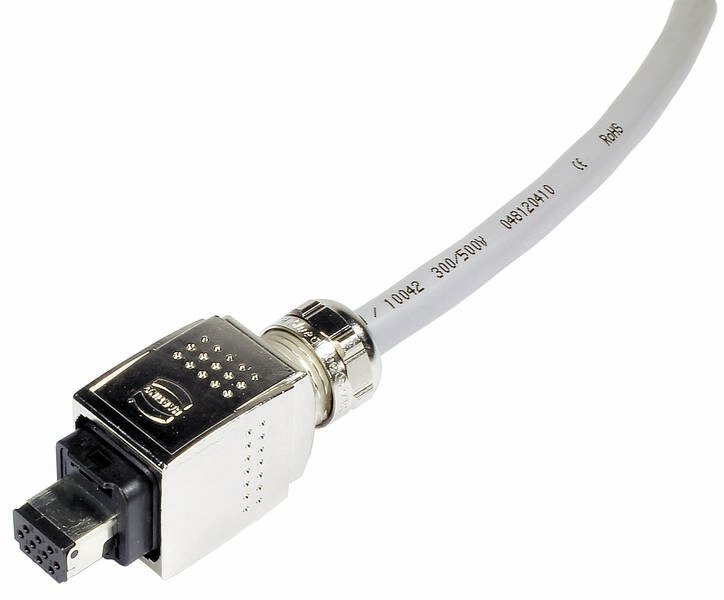

HARTING 09352620401 Juego de clavijas de conexión Número total de polos: 10 1 UD(S).
Tipo de producto
Juego de clavijas de conexión
Número total de polos
10
conexión
Engaste
Contenido
1 UD(S).
Corriente nominal: redondeada
5 A
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
68,90 €
3
3% = 5,73 €
66,99 €
5
4% = 13,35 €
66,23 €
10
5% = 31,90 €
65,71 €
25
5% = 94,00 €
65,14 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (68,90 € / Unidad)
68,90 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Serie: Han® PushPull (V14)
- Componente: Conjuntos de conectores
- Tipo de conexión: Conexión de crimpado
- Número de contactos: 10
- Tipo de bloqueo: Empujar-tirar
- Rejilla, lado de conexión: 2,4 mm; 3 mm
- Corriente nominal: 5 A
- Resistencia de aislamiento:> 109 Ω
- Resistencia de contacto: ≤ 10 mΩ
- Temperatura límite: -40 ... +85 °C
- Ciclos de apareamiento: ≥ 500
- Tensión de prueba Ueff: 1,5 kV (contacto a contacto); 1,5 kV (contacto a tierra)
- Clase de inflamabilidad del material según UL 94: V-0
- Normas: IEC 61076-3-117 Variante 14 (V14); IEC 61076-3-119 cara del conector; EN 45545-2
- Peso neto: 1 g
- Designación: Señal
- Rejilla, lado de conexión: 2,4 mm; 3 mm
- Espacio libre: ≥ 1,1 mm
- Distancia de fuga: ≥ 1,1 mm
- Características: mecanismo de bloqueo intuitivo
- Tensión nominal: 50 V
- Tensión de impulso nominal: 1,5 kV
- Nivel de contaminación: 3
- Nota: Al instalar un sistema PROFINET, consulte las directrices de instalación de PROFINET.
- Fuerza de inserción: 50 N
- Fuerza de tracción: 50 N
- Sección transversal del conductor: AWG 26 ... AWG 18
- Descripción: Cumple con la normativa AIDA.
- Apantallamiento: totalmente apantallado, contacto de apantallamiento de 360°
- Clase de protección según IEC 60529: IP65; IP67
- PROFINET: sí
- Resistencia a las vibraciones: 10-500 Hz, 5 g, 0,35 mm, 10 ciclos según IEC 61373 Categoría 1 Clase B
- Aprobaciones: DNV GL
- Resistencia a los golpes: 50 g / 11 ms, 10 impactos / eje y dirección
- Rango de sujeción: 7 ... 11 mm
- Material de la carcasa: Zinc fundido a presión
- Superficie de la carcasa: niquelada
- Diámetro exterior del alambre: ≤ 2,1 mm
- Diámetro del cable: 7 ... 11 mm
- Material de la junta tórica: NBR
- Material de sellado del cable: TPE
- tipo
09 35 262 0401
- Tipo de producto
Juego de clavijas de conexión
- Número total de polos
10
- conexión
Engaste
- Contenido
1 UD(S).
- Corriente nominal
5 A
- Corriente nominal: redondeada
5 A
- Tensión nominal
50 V
- Ø del cable (máx.)
11 mm
- Los diámetros del cable de
7 mm
- Material de la carcasa
Fundición a presión de cinc
- Fabricante de la pieza.
09352620401
- Ø de capacidad de cables
7 - 11 mm
- Número de polos
10
IP65
IP67
Push Pull
50 V
10
Other
Zinc
Other
-40-85 °C
Other
1.5 kV
Crimp connection
Other
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
IP65
Other
Other
Other
5 A
Documentos y descargas
Ficha técnica
Ficha técnica 3001281 HARTING 09352620401 Juego de clavijas de conexión Número total de polos: 10 1 UD(S).
Ficha técnica 3001281 HARTING 09352620401 Juego de clavijas de conexión Número total de polos: 10 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3001281 HARTING 09352620401 Juego de clavijas de conexión Número total de polos: 10 1 UD(S).
Descripción
Conectores, juegos de conectores conformes a la normativa AIDA, conexión por crimpado, corriente nominal: 5 A, contactos: 10, tipo push-pull, rango de sujeción: 7 ... 11 mm
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
