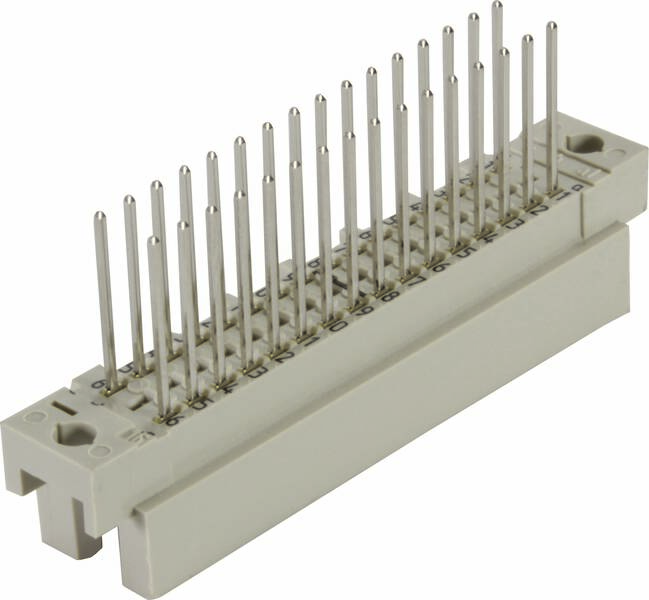

HARTING 09281486974 Micromódulo Número de series 3 1 UD(S).
Tipo de producto
Micromódulo
diseño
Recto
RM
2.54 mm
Contenido
1 UD(S).
Número total de polos
48
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.Vendido y enviado por Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
6,71 €
5
6% = 2,05 €
6,30 €
10
8% = 5,70 €
6,14 €
25
10% = 17,00 €
6,03 €
50
12% = 40,00 €
5,91 €
100
14% = 94,00 €
5,77 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (6,71 € / Unidad)
6,71 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Micromódulo
- Número total de polos 48
- Número de series 3
- Contenido 1 UD(S).
Especificaciones técnicas
- Serie: DIN 41612
- Componente: Tira de cuchilla
- Descripción del contacto: recto
- Tipo de conexión: Conexión a presión; Conexión de bobinado
- Tipo de conexión: Placa base a tarjeta hija; Entrepiso; Placa de circuito impreso a cable
- Número de contactos: 48
- Longitud del pasador: 13 mm
- Filas de conectores de enchufe: 3
- Espacio entre rejillas, lado de conexión: 2,54 mm
- Corriente nominal: Corriente nominal medida a 20 °C; consulte la curva de reducción de potencia para obtener más detalles.
- Resistencia de aislamiento:> 1012 Ω
- Resistencia de contacto: ≤ 20 mΩ
- Temperatura límite: -40 ... +105 °C, la temperatura límite superior está restringida por la placa de circuito.
- Fuerza de inserción y extracción: ≤ 45 N
- Ciclos de apareamiento: ≥ 400
- Tensión de prueba Ueff: 1 kV
- Grupo de aislamiento: IIIa (175 ≤ CTI)< 400)
- Material utilizado: compuesto de moldeo termoplástico, reforzado con fibra de vidrio.
- Color del inserto: RAL 7032 (gris guijarro)
- Material de contacto: Aleación de cobre
- Superficie de contacto: Metal precioso sobre níquel en el lado del enchufe; níquel en el lado de la conexión.
- Clase de inflamabilidad del material según UL 94: V-0
- Normas: IEC 60603-2 (complementaria a la norma)
- Peso neto: 8,52 g
- Designación: Diseño 2R
- Rejilla, lado de conexión: 2,54 mm
- Espacio libre: ≥ 1,2 mm
- Distancia de fuga: ≥ 1,2 mm
- Características: sin plomo
- Montaje de PCB: con brida
- Conexión en caliente: no
- Clasificación ferroviaria: F4/I3 según NFF 16-101/102
- Configuración de contacto: filas a, b y c, posiciones 1, 2, ..., 15, 16
- Codificación: Codificación con pérdida de contacto
- Grosor de la placa de circuito impreso: ≥1,6 mm
- Tipo de producto
Micromódulo
- diseño
Recto
- Número total de polos
48
- Número de series
3
- RM
2.54 mm
- conexión
Embutir
- Color del fabricante
Gris guijarro (RAL 7032)
- Material de la carcasa
PA
- Fabricante de la pieza.
09281486974
- Contenido
1 UD(S).
- Material de contacto
Aleación de cobre
- tipo
09 28 148 6974
- Resistencia de paso
20 mΩ
- Resistencia al aislamiento
1012 Ω
- Longitud del pasador
13 mm
Printed circuit board to cable
Other
48
Other
-40-105 °C
Other
Press-in connection
Other
13 mm
2.54 mm
3
1.6 mm
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Documentos y descargas
Ficha técnica
Ficha técnica 3001146 HARTING 09281486974 Micromódulo Número de series 3 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3001146 HARTING 09281486974 Micromódulo Número de series 3 1 UD(S).
Descripción
Tira de cuchilla, conexión a presión, conexión en espiral, corriente nominal: 2 A, contactos: 48, recta, aleación de cobre
