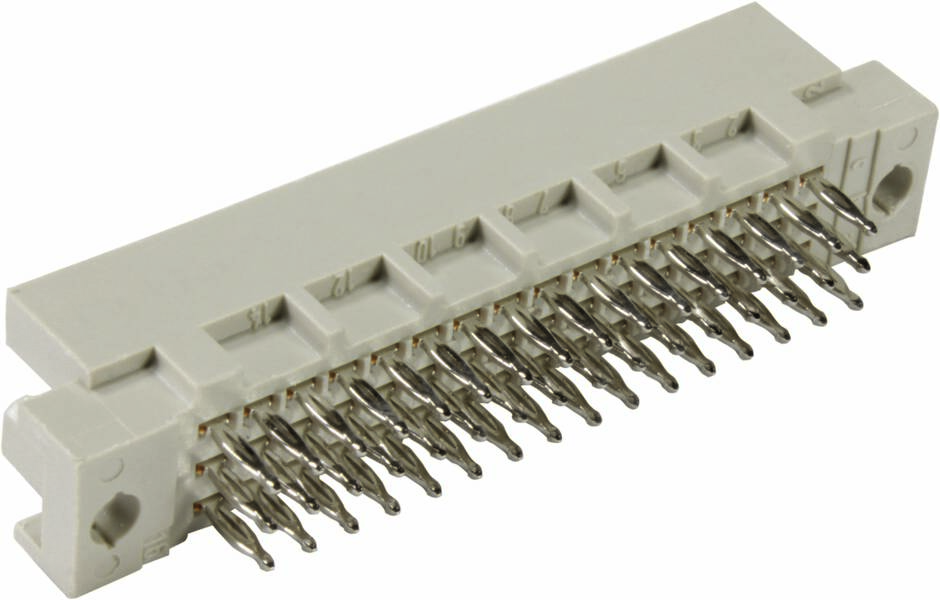

HARTING 09281486904 Micromódulo Número de series 3 1 UD(S).
Tipo de producto
Micromódulo
diseño
Recto
RM
2.54 mm
Contenido
1 UD(S).
Número total de polos
48
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
10,08 €
3
6% = 1,74 €
9,50 €
5
8% = 4,05 €
9,27 €
10
10% = 9,70 €
9,11 €
25
11% = 28,50 €
8,94 €
50
13% = 66,50 €
8,75 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (10,08 € / Unidad)
10,08 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Micromódulo
- Número total de polos 48
- Número de series 3
- Contenido 1 UD(S).
Especificaciones técnicas
- Serie: DIN 41612
- Componente: Tira de cuchilla
- Descripción del contacto: recto
- Tipo de conexión: Conexión a presión
- Tipo de conexión: Placa base a tarjeta hija; Entrepiso; Placa de circuito impreso a cable
- Número de contactos: 48
- Longitud del pasador: 5 mm
- Filas de conectores de enchufe: 3
- Espacio entre rejillas, lado de conexión: 2,54 mm
- Corriente nominal: Corriente nominal medida a 20 °C; consulte la curva de reducción de potencia para obtener más detalles.
- Resistencia de aislamiento:> 1012 Ω
- Resistencia de contacto: ≤ 20 mΩ
- Temperatura límite: -40 ... +105 °C, la temperatura límite superior está restringida por la placa de circuito.
- Fuerza de inserción y extracción: ≤ 45 N
- Ciclos de apareamiento: ≥ 400
- Tensión de prueba Ueff: 1 kV
- Grupo de aislamiento: IIIa (175 ≤ CTI)< 400)
- Material utilizado: compuesto de moldeo termoplástico, reforzado con fibra de vidrio.
- Color del inserto: RAL 7032 (gris guijarro)
- Material de contacto: Aleación de cobre
- Superficie de contacto: Metal precioso sobre níquel en el lado del enchufe; níquel en el lado de la conexión.
- Clase de inflamabilidad del material según UL 94: V-0
- Normas: IEC 60603-2 (complementaria a la norma)
- Peso neto: 7,34 g
- Designación: Diseño 2R
- Rejilla, lado de conexión: 2,54 mm
- Espacio libre: ≥ 1,2 mm
- Distancia de fuga: ≥ 1,2 mm
- Características: sin plomo
- Montaje de PCB: con brida
- Conexión en caliente: no
- Clasificación ferroviaria: F4/I3 según NFF 16-101/102
- Configuración de contacto: filas a, b y c, posiciones 1, 2, ..., 15, 16
- Codificación: Codificación con pérdida de contacto
- Grosor de la placa de circuito impreso: ≥1,6 mm
- Tipo de producto
Micromódulo
- diseño
Recto
- Número total de polos
48
- Número de series
3
- RM
2.54 mm
- conexión
Embutir
- Color del fabricante
Gris guijarro (RAL 7032)
- Material de la carcasa
PA
- Fabricante de la pieza.
09281486904
- Contenido
1 UD(S).
- Material de contacto
Aleación de cobre
- tipo
09 28 148 6904
- Resistencia de paso
20 mΩ
- Resistencia al aislamiento
1012 Ω
- Longitud del pasador
5 mm
Printed circuit board to cable
Other
48
Other
-40-105 °C
Other
Press-in connection
Other
5 mm
2.54 mm
3
1.6 mm
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Documentos y descargas
Ficha técnica
Ficha técnica 3001129 HARTING 09281486904 Micromódulo Número de series 3 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3001129 HARTING 09281486904 Micromódulo Número de series 3 1 UD(S).
Descripción
Tira de cuchilla, conexión a presión, corriente nominal: 2 A, contactos: 48, recta, aleación de cobre, metal precioso mediante Ni en el lado del enchufe, Ni en el lado de la conexión.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
