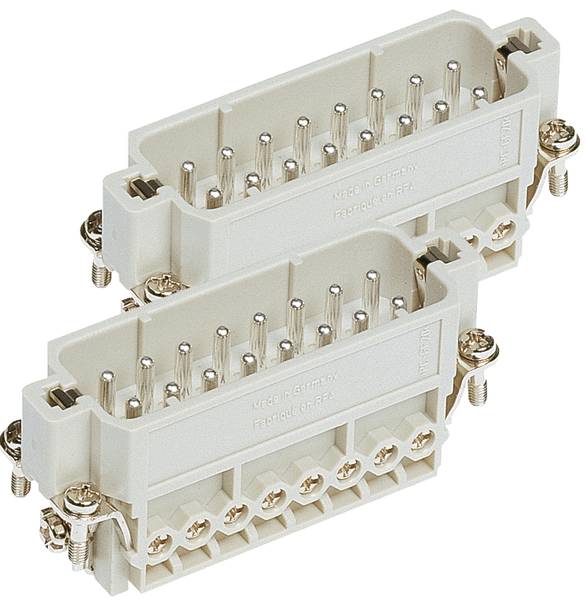

HARTING 09200162616 Inserto macho Han® A 32 + PE Atornillar 1 UD(S).

HARTING 09200162616 Inserto macho Han® A 32 + PE Atornillar 1 UD(S).-0
Tipo de producto
Inserto macho
serie
Han® A
conexión
Atornillar
Número total de polos
32 + PE
Sección del conductor (mín.)
0.75 mm²
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Vie. 30/10
1 Unidad(es)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
22,68 €
3
4% = 2,94 €
21,70 €
5
6% = 6,90 €
21,30 €
10
7% = 16,40 €
21,04 €
25
9% = 48,50 €
20,74 €
50
10% = 113,50 €
20,41 €
Los descuentos por cantidad varían según el vendedor
Número
Total (22,68 € / Unidad)
22,68 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Solo quedan 1 Unidad(es) disponibles
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Serie: Han A®
  • Tipo de conexión: Conexión por tornillo
  • Número de contactos: 32
  • Corriente nominal: 16 A
  • Resistencia de aislamiento:> 1010 Ω
  • Resistencia de contacto: ≤ 1 mΩ
  • Temperatura límite: -40 ... +125 °C
  • Ciclos de apareamiento: ≥ 500
  • Material utilizado: Policarbonato (PC)
  • Color del inserto: RAL 7032 (gris guijarro)
  • Material de contacto: Aleación de cobre
  • Superficie de contacto: chapada en plata
  • Clase de inflamabilidad del material según UL 94: V-0
  • Normas: IEC 60664-1; IEC 61984
  • Peso neto: 65,6 g
  • Tensión nominal: 250 V
  • Tensión de impulso nominal: 4 kV
  • Nivel de contaminación: 3
  • Nota: ¡Se requieren dos insertos para una instalación completa!
  • Protección contra incendios en vehículos ferroviarios: EN 45545-2 (2020-08)
  • Género: Pluma
  • Sección transversal del conductor: 0,75 ... 2,5 mm²
  • Descripción: impresión adicional
  • Par de apriete: 0,5 Nm
  • Tamaño: 32 A
  • Aprobaciones: DNV GL
  • Contacto de PE: sí
  • Tensión nominal según UL: 600 V
  • Marcado de contacto: 33 ... 48
  • con protector de alambre: sí
Tipo de producto

Inserto macho

Color del fabricante

Gris guijarro (RAL 7032)

serie

Han® A

características especiales

Contactos con recubrimiento de plata

conexión

Atornillar

Número de polos

32

Número total de polos

32 + PE

Sección del conductor (mín.)

0.75 mm²

Sección del conductor (máx.)

2.5 mm²

ciclos de conexión

≥ 500

Serie

Han A®

Contenido

1 UD(S).

Máx. Temperatura

+125 °C

min temperatura.

-40 °C

Contacto en avance (PE)

Sí

250 V

TRUE

32

Pin

-40-125 °C

V0

4 kV

Screw connection

Silver

3

FALSE

0.75-2.5 mm²

0.75-2.5 mm²

TRUE

Other copper alloys

Thermoplastic

16 A

Thermoplastic

500

32

Documentos y descargas

Ficha técnica

Ficha técnica 3008016 HARTING 09200162616 Inserto macho Han® A 32 + PE Atornillar 1 UD(S).

Ficha técnica 3008016 HARTING 09200162616 Inserto macho Han® A 32 + PE Atornillar 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3008016 HARTING 09200162616 Inserto macho Han® A 32 + PE Atornillar 1 UD(S).

Descripción

Insertos, conexión por tornillo, pasador, policarbonato (PC), RAL 7032 (gris guijarro), corriente nominal: 16 A, tamaño: 32 A, contactos: 32
