HARTING 09185506329 Micromódulo Número de series 2 1 UD(S).

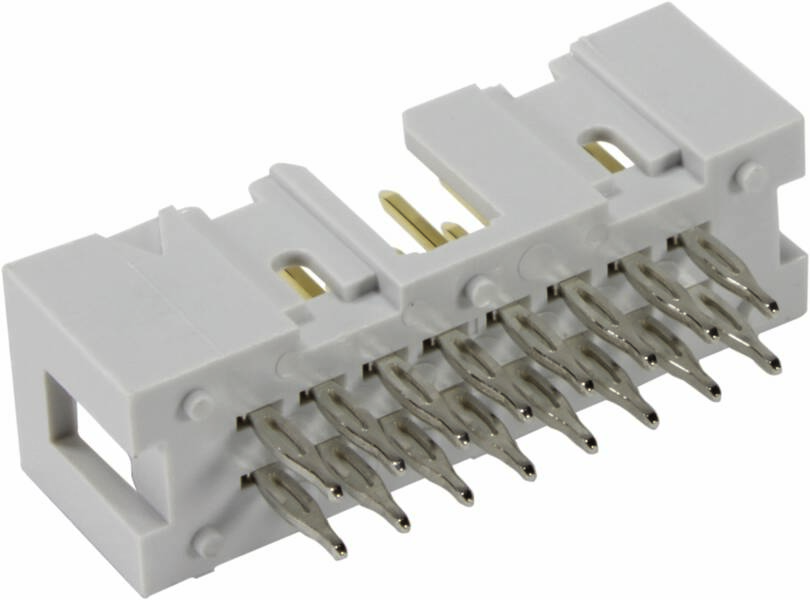

HARTING 09185506329 Micromódulo Número de series 2 1 UD(S).-0
Tipo de producto
Micromódulo
diseño
Recto
RM
2.54 mm
Contenido
1 UD(S).
Número total de polos
50
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Vie. 30/10
44 Unidad(es)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
5,87 €
5
6% = 1,75 €
5,52 €
10
8% = 4,90 €
5,38 €
25
10% = 14,75 €
5,28 €
50
12% = 35,00 €
5,17 €
100
14% = 82,00 €
5,05 €
Los descuentos por cantidad varían según el vendedor
Número
Total (5,87 € / Unidad)
5,87 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Micromódulo

  • Número total de polos 50
  • Número de series 2
  • Contenido 1 UD(S).

Especificaciones técnicas

  • Serie: SEK Perfil bajo
  • Componente: Tira de cuchilla
  • Descripción del contacto: recto
  • Tipo de conexión: Conexión a presión
  • Tipo de conexión: PCB a cable; PCB a PCB
  • Número de contactos: 50
  • Longitud del pasador: 5,5 mm
  • Filas de conectores de enchufe: 2
  • Espacio entre rejillas, lado de conexión: 2,54 mm
  • Corriente nominal: 1 A
  • Resistencia de aislamiento:> 109 Ω
  • Resistencia de contacto: ≤ 20 mΩ
  • Temperatura límite: -55 ... +105 °C
  • Fuerza de inserción y extracción: ≤ 100 N
  • Ciclos de apareamiento: ≥ 250
  • Tensión de prueba Ueff: 1 kV
  • Grupo de aislamiento: IIIa (175 ≤ CTI)< 400)
  • Material utilizado: compuesto de moldeo termoplástico (PBT)
  • Color del inserto: gris
  • Material de contacto: Aleación de cobre
  • Superficie de contacto: Metal precioso sobre níquel en el lado del enchufe; níquel en el lado de la conexión.
  • Clase de inflamabilidad del material según UL 94: V-0
  • Normas: IEC 60603-13
  • Peso neto: 6,64 g
  • Clasificación ferroviaria: F3/I3
  • Grosor de la PCB: 1,6 mm + 1,6
Tipo de producto

Micromódulo

diseño

Recto

Número total de polos

50

Número de series

2

RM

2.54 mm

Corriente nominal

1 A

Corriente nominal: redondeada

1 A

conexión

Embutir

Color del fabricante

Gris

Material de la carcasa

PA

Fabricante de la pieza.

09185506329

Contenido

1 UD(S).

Material de contacto

Aleación de cobre

tipo

09 18 550 6329

Resistencia de paso

20 mΩ

Resistencia al aislamiento

109 Ω

Longitud del pasador

5,5 mm

Printed circuit board to cable

Other

50

Other

-55-105 °C

Other

Press-in connection

Other

5.5 mm

2.54 mm

2

1.6 mm

Thermoplastic

90° (upwards vertical)

Other

1 A

Documentos y descargas

Ficha técnica

Ficha técnica 3001094 HARTING 09185506329 Micromódulo Número de series 2 1 UD(S).

Ficha técnica 3001094 HARTING 09185506329 Micromódulo Número de series 2 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3001094 HARTING 09185506329 Micromódulo Número de series 2 1 UD(S).

Descripción

Tira de cuchilla, conexión a presión, corriente nominal: 1 A, contactos: 50, recta, aleación de cobre, metal precioso mediante Ni en el lado del enchufe, Ni en el lado de la conexión.
