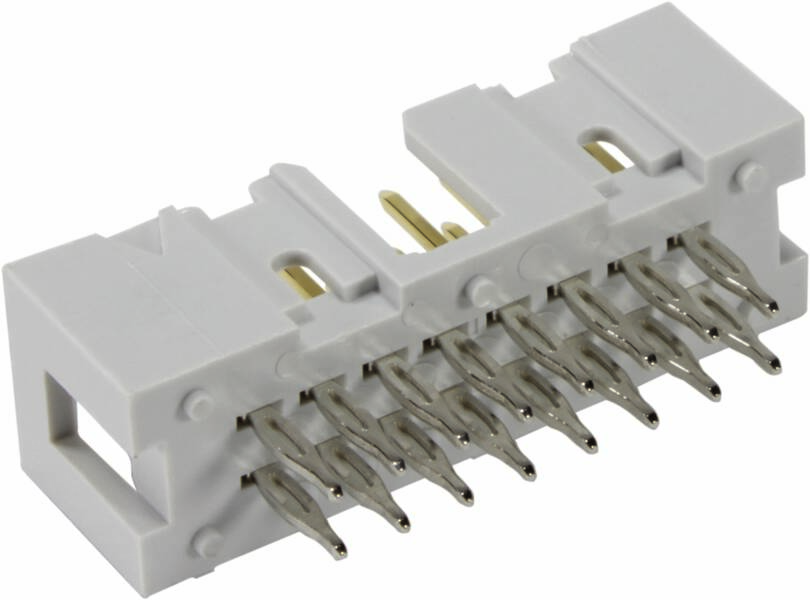

HARTING 09185206329 Micromódulo Número de series 2 1 UD(S). Piece
Tipo de embalaje
Piece
diseño
Recto
Número de series
2
Número total de polos
20
RM
2.54 mm
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
1117 Unidad(es)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.Vendido y enviado por Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
6,29 €
5
6% = 1,90 €
5,91 €
10
8% = 5,30 €
5,76 €
25
10% = 15,75 €
5,66 €
50
12% = 37,50 €
5,54 €
100
14% = 88,00 €
5,41 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (6,29 € / Unidad)
6,29 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Micromódulo
- Número total de polos 20
- Número de series 2
- Contenido 1 UD(S).
Especificaciones técnicas
- Serie: SEK Perfil bajo
- Componente: Tira de cuchilla
- Descripción del contacto: recto
- Tipo de conexión: Conexión a presión
- Tipo de conexión: PCB a cable; PCB a PCB
- Número de contactos: 20
- Longitud del pasador: 5,5 mm
- Filas de conectores de enchufe: 2
- Espacio entre rejillas, lado de conexión: 2,54 mm
- Corriente nominal: 1 A
- Resistencia de aislamiento:> 109 Ω
- Resistencia de contacto: ≤ 20 mΩ
- Temperatura límite: -55 ... +105 °C
- Fuerza de inserción y extracción: ≤ 40 N
- Ciclos de apareamiento: ≥ 250
- Tensión de prueba Ueff: 1 kV
- Grupo de materiales aislantes: IIIa (175 ≤ CTI)< 400)
- Material utilizado: compuesto de moldeo termoplástico (PBT)
- Color del inserto: gris
- Material de contacto: Aleación de cobre
- Superficie de contacto: Metal precioso sobre níquel en el lado del enchufe; níquel en el lado de la conexión.
- Clase de inflamabilidad del material según UL 94: V-0
- Normas: IEC 60603-13
- Peso neto: 2,34 g
- Clasificación ferroviaria: F3/I3
- Grosor de la PCB: 1,6 mm + 1,6
- Tipo de embalaje
Piece
- diseño
Recto
- Número de series
2
- Número total de polos
20
- RM
2.54 mm
- conexión
Embutir
- Color del fabricante
Gris
- Corriente nominal
1 A
- Corriente nominal: redondeada
1 A
- Superficie de contacto
Metal precioso
- Material de contacto
Aleación de cobre
- Material de la carcasa
PA
- Fabricante de la pieza.
09185206329
- Contenido
1 UD(S).
- Máx. Temperatura
+105 °C
- min temperatura.
-55 °C
- tipo
09 18 520 6329
- Resistencia de paso
20 mΩ
- Resistencia al aislamiento
109 Ω
- Longitud del pasador
5,5 mm
Printed circuit board to cable
Other
20
Other
-55-105 °C
Other
Press-in connection
Other
5.5 mm
2.54 mm
2
1.6 mm
Thermoplastic
90° (upwards vertical)
Other
1 A
Documentos y descargas
Ficha técnica
Ficha técnica 3001065 HARTING 09185206329 Micromódulo Número de series 2 1 UD(S). Piece
Ficha técnica 3001065 HARTING 09185206329 Micromódulo Número de series 2 1 UD(S). Piece
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3001065 HARTING 09185206329 Micromódulo Número de series 2 1 UD(S). Piece
Descripción
Tira de cuchilla, conexión a presión, corriente nominal: 1 A, contactos: 20, recta, aleación de cobre, metal precioso mediante Ni en el lado del enchufe, Ni en el lado de la conexión.
