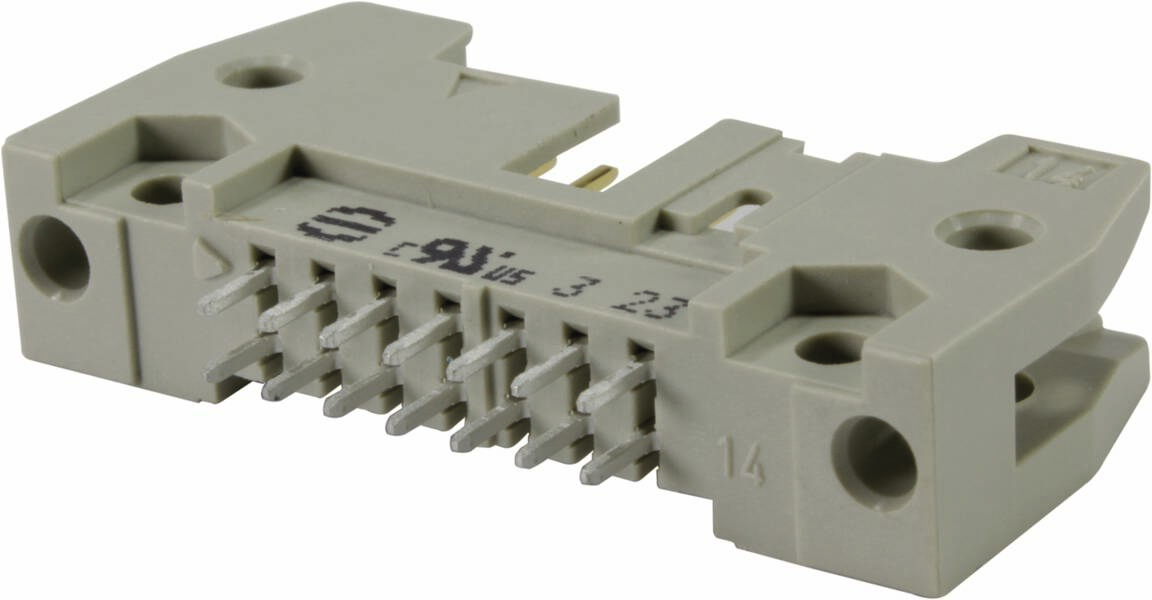

HARTING 09185105914 Micromódulo Número de series 2 1 UD(S).
Tipo de producto
Micromódulo
diseño
Recto
RM
2.54 mm
Contenido
1 UD(S).
Número total de polos
10
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (2,79 € / Unidad)
2,79 €
IVA incl.
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Micromódulo
- Número total de polos 10
- Número de series 2
- Contenido 1 UD(S).
Especificaciones técnicas
- Serie: Estándar SEK
- Componente: Tira de cuchilla
- Descripción del contacto: recto
- Tipo de conexión: Conexión de soldadura por ola
- Tipo de conexión: placa de circuito impreso a cable
- Número de contactos: 10
- Longitud del pasador: 2,9 mm
- Mecanismo de bloqueo: con palancas cortas
- Filas de conectores de enchufe: 2
- Espacio entre rejillas, lado de conexión: 2,54 mm
- Corriente nominal: 1 A
- Resistencia de aislamiento:> 109 Ω
- Resistencia de contacto: ≤ 20 mΩ
- Temperatura límite: -55 ... +125 °C
- Fuerza de inserción y extracción: ≤ 20 N
- Ciclos de apareamiento: ≥ 250
- Tensión de prueba Ueff: 1 kV
- Grupo de aislamiento: IIIa (175 ≤ CTI)< 400)
- Material utilizado: compuesto de moldeo termoplástico (PBT)
- Color del inserto: gris
- Material de contacto: Aleación de cobre
- Superficie de contacto: metal precioso sobre Ni en el lado del enchufe; Sn sobre Ni en el lado de la conexión.
- Clase de inflamabilidad del material según UL 94: V-0
- Normas: IEC 60603-13
- Peso neto: 6,41 g
- Espesor de la capa: ≥ 30 µpulgadas
- Clasificación ferroviaria: F3/I3
- Tipo de producto
Micromódulo
- diseño
Recto
- Número total de polos
10
- Número de series
2
- RM
2.54 mm
- Corriente nominal
1 A
- Corriente nominal: redondeada
1 A
- conexión
Soldar
- Color del fabricante
Gris
- Material de la carcasa
PA
- Fabricante de la pieza.
09185105914
- Contenido
1 UD(S).
- Material de contacto
Aleación de cobre
- tipo
09 18 510 5914
- Resistencia de paso
20 mΩ
- Resistencia al aislamiento
109 Ω
- Longitud del pasador
2,9 mm
Printed circuit board to cable
Other
10
Other
-55-125 °C
Other
Soldering connection
Tin
2.9 mm
2.54 mm
2
Thermoplastic
90° (upwards vertical)
Other
1 A
Documentos y descargas
Ficha técnica
Ficha técnica 3002843 HARTING 09185105914 Micromódulo Número de series 2 1 UD(S).
Ficha técnica 3002843 HARTING 09185105914 Micromódulo Número de series 2 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3002843 HARTING 09185105914 Micromódulo Número de series 2 1 UD(S).
Descripción
Tira de cuchilla, conexión por soldadura por ola, corriente nominal: 1 A, contactos: 10, recta, aleación de cobre
