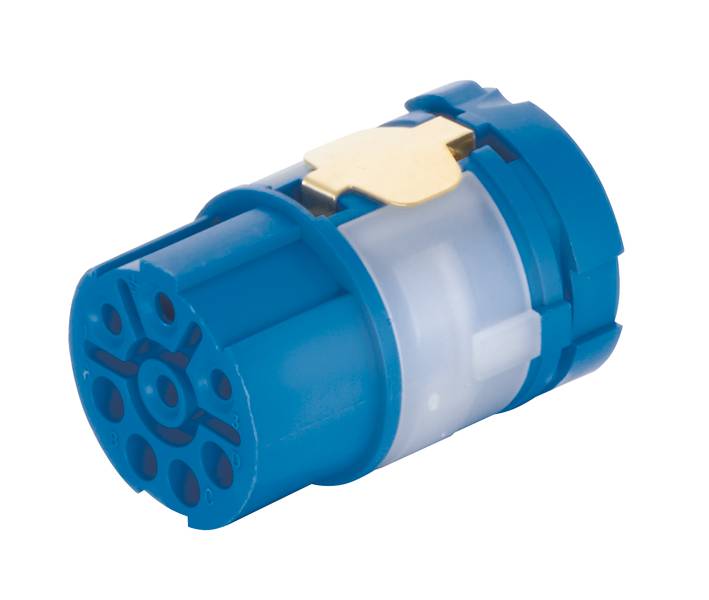

HARTING 09156083101 Inserto M23 Conector hembra Número total de polos: 8 + PE 1 UD(S).

HARTING 09156083101 Inserto M23 Conector hembra Número total de polos: 8 + PE 1 UD(S).-0
Tipo de producto
Inserto M23
diseño
Conector hembra
Número total de polos
8 + PE
conexión
Engaste
Contenido
1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Vie. 30/10
6 Unidad(es)
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
7,97 €
5
6% = 2,40 €
7,49 €
10
9% = 6,80 €
7,29 €
25
10% = 20,00 €
7,17 €
50
12% = 47,50 €
7,02 €
Los descuentos por cantidad varían según el vendedor
Número
Total (7,97 € / Unidad)
7,97 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Solo quedan 6 Unidad(es) disponibles
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Serie: Conector circular M23
  • Componente: Insertos
  • Tipo de conexión: Conexión de crimpado
  • Número de contactos: 8
  • Resistencia de aislamiento:> 1013 Ω
  • Temperatura límite: -40 ... +125 °C
  • Ciclos de apareamiento: ≥ 500
  • Tensión de prueba Ueff: 4 kV
  • Material utilizado: Poliamida (PA)
  • Color del inserto: azul
  • Clase de inflamabilidad del material según UL 94: V-0
  • Peso neto: 9,32 g
  • Nombre: Power
  • Número de contactos de señal: 4
  • Número de contactos de alimentación: 3
  • Nota: Los contactos de crimpado deben pedirse por separado.; 4 x 2 mm; 4 x 1 mm
  • Protección contra incendios en vehículos ferroviarios: EN 45545-2 (2020-08)
  • Género: Femenino
  • Sección transversal del conductor: 0,14 ... 4 mm²
  • Contactos adicionales: Contacto de PE
  • Corriente nominal (señal): 8 A
  • Corriente nominal (potencia): 28 A
  • Tensión nominal (potencia): 600 V
  • Tensión nominal (señal): 300 V
  • Tensión de impulso nominal (señal): 2,5 kV
  • Nivel de contaminación (señal): 3
  • Tensión de impulso nominal (potencia): 4 kV
  • Nivel de contaminación (Potencia): 3
tipo

09 15 608 3101

Tipo de producto

Inserto M23

diseño

Conector hembra

Número total de polos

8 + PE

conexión

Engaste

Color del fabricante

Blau

Contenido

1 UD(S).

Máx. Temperatura

125 °C

min temperatura.

-40 °C

Contacto en avance (PE)

Sí

Material de la carcasa

Poliamida

Peso

9.32 g

Fabricante de la pieza.

09156083101

Material de aislamiento

Poliamida

Número de polos

8

máx. sección transversal

4 mm²

minuto sección transversal

0.14 mm²

Intervalo de sección transversal

0.14 - 4 mm²

8

Bus

-40-125 °C

V0

Crimp connection

Other

0.14-4 mm²

0.14-4 mm²

FALSE

Polyamide (PA)

Other

Thermoplastic

Plastic

500

Documentos y descargas

Ficha técnica

Ficha técnica 3007776 HARTING 09156083101 Inserto M23 Conector hembra Número total de polos: 8 + PE 1 UD(S).

Ficha técnica 3007776 HARTING 09156083101 Inserto M23 Conector hembra Número total de polos: 8 + PE 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3007776 HARTING 09156083101 Inserto M23 Conector hembra Número total de polos: 8 + PE 1 UD(S).

Descripción

Insertos, conexión por crimpado, conector hembra, poliamida (PA), azul, contactos: 8 contactos de PE, sección transversal del conductor: 0,14...4 mm²
