HARTING 09142203013 Inserto macho 20 Engaste 1 UD(S).

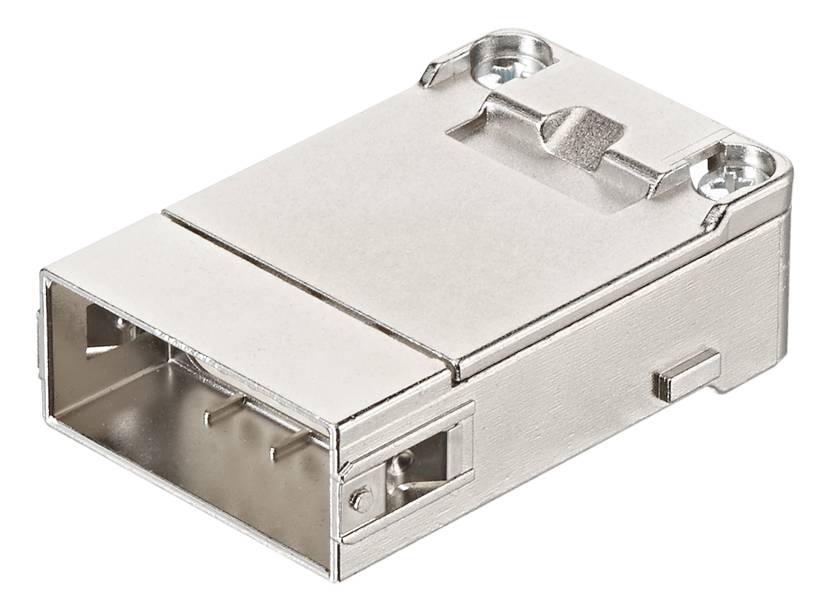

HARTING 09142203013 Inserto macho 20 Engaste 1 UD(S).-0
Tipo de producto
Inserto macho
conexión
Engaste
Número total de polos
20
Sección del conductor (mín.)
0.09 mm²
Sección del conductor (máx.)
0.52 mm²
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 21/01/2027
Vendido y enviado por  Conrad Electronic
Número
Total (55,99 € / Unidad)
55,99 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Tipo de conexión: Conexión de crimpado
  • Número de contactos: 20
  • Corriente nominal: 4 A
  • Temperatura límite: -40 ... +85 °C
  • Material utilizado: Polímero de cristal líquido (LCP)
  • Clase de inflamabilidad del material según UL 94: V-0
  • Normas: IEC 60664-1; IEC 61984
  • Peso neto: 35,12 g
  • Tensión nominal: 32 V
  • Tensión de impulso nominal: 0,8 kV
  • Nivel de contaminación: 3
  • Nota: Los contactos de crimpado deben pedirse por separado.
  • Género: Pluma
  • Sección transversal del conductor: 0,09 ... 0,52 mm²
  • Descripción: Inserto de módulo blindado Han®
  • Otros contactos: + Protección
  • Material de blindaje: Zinc fundido a presión, niquelado
  • Aprobaciones: DNV GL
  • Tensión nominal según UL: 30 V
  • Resistencia de contacto, apantallamiento: ≤ 100 mΩ
  • Ciclos de acoplamiento con otros componentes HMC: ≥ 10.000
  • Tensión nominal según CSA: 30 V
Tipo de producto

Inserto macho

características especiales

Blindaje incluido

conexión

Engaste

Número de polos

20

Número total de polos

20

Sección del conductor (mín.)

0.09 mm²

Sección del conductor (máx.)

0.52 mm²

ciclos de conexión

≥ 10.000

Contenido

1 UD(S).

Máx. Temperatura

+85 °C

min temperatura.

-40 °C

32 V

FALSE

20

Pin

-40-85 °C

V0

0.8 kV

Crimp connection

Other

3

TRUE

0.09-0.52 mm²

0.09-0.52 mm²

Other

Thermoplastic

4 A

Thermoplastic

20

Documentos y descargas

Ficha técnica

Ficha técnica 3007503 HARTING 09142203013 Inserto macho 20 Engaste 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3007503 HARTING 09142203013 Inserto macho 20 Engaste 1 UD(S).

Descripción

Terminal de crimpado, clavija, contactos: 20 + blindaje, sección transversal del conductor: 0,09...0,52 mm², corriente nominal: 4 A, polímero de cristal líquido (LCP)

Este texto es el resultado de una traducción automática.
