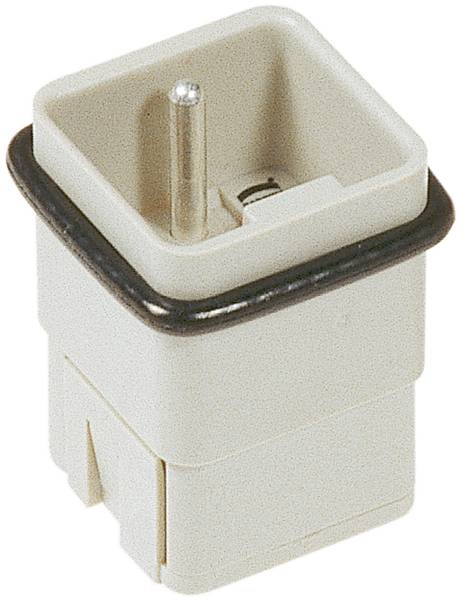

HARTING 09120053001XL Inserto macho Han® Q 5 + PE Engaste 1 UD(S).

HARTING 09120053001XL Inserto macho Han® Q 5 + PE Engaste 1 UD(S).-0
Tipo de producto
Inserto macho
serie
Han® Q
conexión
Engaste
Número total de polos
5 + PE
Sección del conductor (mín.)
0.14 mm²
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Vie. 30/10
58 Unidad(es)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
10,08 €
3
6% = 1,74 €
9,50 €
5
8% = 4,05 €
9,27 €
10
10% = 9,70 €
9,11 €
25
11% = 28,50 €
8,94 €
50
13% = 66,50 €
8,75 €
Los descuentos por cantidad varían según el vendedor
Número
Total (10,08 € / Unidad)
10,08 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Serie: Han® Q
  • Tipo de conexión: Conexión de crimpado
  • Número de contactos: 5
  • Corriente nominal: 16 A
  • Resistencia de aislamiento:> 1010 Ω
  • Temperatura límite: -40 ... +125 °C
  • Ciclos de apareamiento: ≥ 500
  • Material utilizado: Policarbonato (PC)
  • Color del inserto: RAL 7032 (gris guijarro)
  • Clase de inflamabilidad del material según UL 94: V-0
  • Normas: IEC 60664-1; IEC 61984
  • Peso neto: 13,07 g
  • Designación: 5/0
  • Tensión de impulso nominal: 4 kV
  • Nivel de contaminación: 3
  • Nota: Los contactos de crimpado deben pedirse por separado.
  • Protección contra incendios en vehículos ferroviarios: EN 45545-2 (2020-08)
  • Género: Pluma
  • Sección transversal del conductor: 0,14 ... 2,5 mm²
  • Tamaño: 3 A
  • Aprobaciones: DNV GL
  • Contacto de PE: sí
  • Tensión nominal según UL: 600 V
  • Tensión nominal conductor-tierra: 230 V
  • Tensión nominal entre conductores: 400 V
  • Tensión nominal según CSA: 600 V
Tipo de producto

Inserto macho

Color del fabricante

Gris guijarro (RAL 7032)

serie

Han® Q

conexión

Engaste

Número de polos

5

Número total de polos

5 + PE

Sección del conductor (mín.)

0.14 mm²

Sección del conductor (máx.)

2.5 mm²

ciclos de conexión

500

Serie

Han® Q

Contenido

1 UD(S).

Máx. Temperatura

+125 °C

min temperatura.

-40 °C

Contacto en avance (PE)

Sí

FALSE

5

Pin

-40-125 °C

V0

4 kV

Crimp connection

Other

3

FALSE

0.14-2.5 mm²

0.14-2.5 mm²

TRUE

Other

Thermoplastic

16 A

Thermoplastic

500

5

Documentos y descargas

Ficha técnica

Ficha técnica 3007893 HARTING 09120053001XL Inserto macho Han® Q 5 + PE Engaste 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3007893 HARTING 09120053001XL Inserto macho Han® Q 5 + PE Engaste 1 UD(S).

Descripción

Insertos, conexión por crimpado, pin, policarbonato (PC), RAL 7032 (gris guijarro), corriente nominal: 16 A, tamaño: 3 A, contactos: 5
