Name: HARTING 09100083001 Inserto macho Han® 1A 8 Engaste 1 UD(S).
Brand: HARTING
SKU: 3007855
Availability: BackOrder

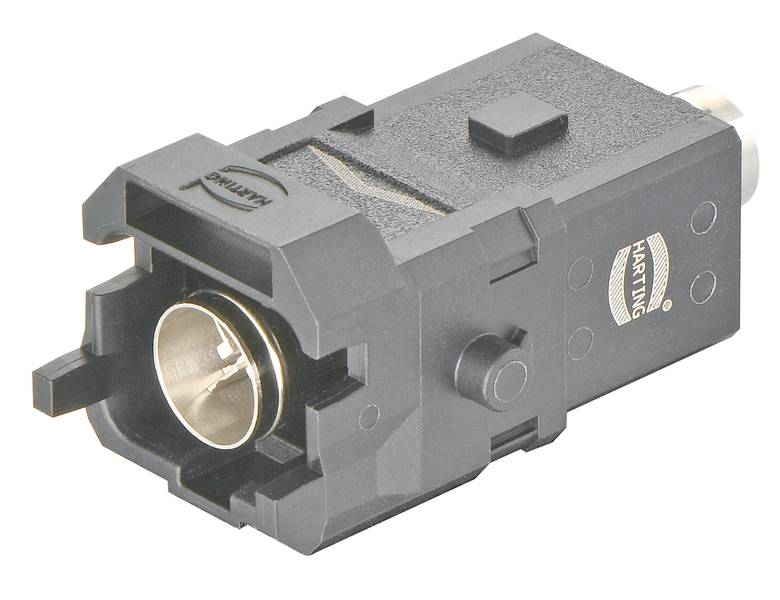

HARTING 09100083001 Inserto macho Han® 1A 8 Engaste 1 UD(S).-0

Tipo de producto

Inserto macho

serie

Han® 1A

conexión

Engaste

Número total de polos

Sección del conductor (mín.)

0.08 mm²

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Lun. 18/01/2027

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (45,37 € / Unidad)

45,37 €

más el IVA aplicable

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Serie: Han® 1A
Tipo de conexión: Conexión de crimpado
Número de contactos: 8
Tipo de cierre: Cierre a presión
Corriente nominal: 0,5 A
Resistencia de aislamiento:> 108 Ω
Temperatura límite: -30 ... +90 °C
Ciclos de apareamiento: ≥ 100
Material utilizado: Poliamida (PA)
Color del inserto: RAL 9005 (negro azabache)
Clase de inflamabilidad del material según UL 94: V-0
Normas: EN 45545-2 Protección contra incendios en vehículos ferroviarios; IEC 61373 Categoría 1 Clase B; IEC 60664-1; IEC 61984
Peso neto: 19 g
Tensión nominal: 48 V
Tensión de impulso nominal: 0,8 kV
Nivel de contaminación: 3
Nota: Una configuración Han® 1A que consta únicamente de insertos de contacto (con o sin alivio de tensión, 09 10 000 5300) es un conector sin encapsular según la norma IEC 61984. El usuario debe garantizar la protección contra descargas eléctricas mediante el método de instalación. Los contactos no deben insertarse ni desconectarse bajo tensión o carga. Los contactos no deben estar energizados cuando no estén insertados.
Protección contra incendios en vehículos ferroviarios: EN 45545-2 (2020-08)
Velocidad de datos: ‌ 10 Mbit/s;‌ 100 Mbit/s;‌ 1 Gbit/s;‌ 2,5 Gbit/s;‌ 5 Gbit/s;‌ 10 Gbit/s
Género: Pluma
Sección transversal del conductor: 0,08 ... 0,25 mm²
Apantallamiento: con bridas para cables
Otros contactos: + Protección
Características de transmisión: Cat. 6A Clase EA hasta 500 MHz
Clase de protección según IEC 60529: IP20
Tamaño: 1 A
Aprobaciones: DNV GL

Tipo de producto: Inserto macho

Color del fabricante: Negro intenso (RAL 9005)

serie: Han® 1A

conexión: Engaste

Número de polos: 8

Número total de polos: 8

Sección del conductor (mín.): 0.08 mm²

Sección del conductor (máx.): 0.25 mm²

ciclos de conexión: ≥ 100

Serie: Han® 1A

Contenido: 1 UD(S).

Máx. Temperatura: +90 °C

min temperatura.: -30 °C

: 48 V

: FALSE

: 8

: Pin

: -30-90 °C

: V0

: 0.8 kV

: Crimp connection

: Other

: 3

: FALSE

: 0.08-0.25 mm²

: 0.08-0.25 mm²

: FALSE

: Other

: Thermoplastic

: 0.5 A

: Thermoplastic

: 100

: 8

Variantes(Los precios no incluyen el IVA legal, más gastos de envío)

conexión

Número total de polos

Sección del conductor (máx.)

Sección del conductor (mín.)

serie

HARTING 09100083001 Inserto macho Han® 1A 8 Engaste 1 UD(S).

N.º artículo:3007855

Entrega Lun. 18/01/2027

Enviado por Conrad Electronic

Este artículo

Engaste

0.25 mm²

0.08 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

45,37 €^*

HARTING 09100022606 Inserto macho Han® 1A 2 + PE Atornillar 1 UD(S). Piece

N.º artículo:3008003

Entrega Lun. 25/01/2027

Enviado por Conrad Electronic

Atornillar

2 + PE

1.5 mm²

0.75 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

10,92 €^*

HARTING 09100022706 Inserto macho Han® 1A 2 + PE Atornillar 1 UD(S). Piece

N.º artículo:3007979

Entrega Lun. 01/02/2027

Enviado por Conrad Electronic

Atornillar

2 + PE

1.5 mm²

0.75 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

11,76 €^*

HARTING 09100032601 Inserto macho Han® 1A 3 + PE Atornillar 1 UD(S).

N.º artículo:3008005

Entrega Lun. 18/01/2027

Enviado por Conrad Electronic

Atornillar

3 + PE

1.5 mm²

0.75 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

11,76 €^*

HARTING 09100032606 Inserto macho Han® 1A 3 + PE Atornillar 1 UD(S). Piece

N.º artículo:3008004

Entrega Vie. 02/04/2027

Enviado por Conrad Electronic

Atornillar

3 + PE

1.5 mm²

0.75 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

11,76 €^*

HARTING 09100032701 Inserto macho Han® 1A 3 + PE Atornillar 1 UD(S). Piece

N.º artículo:3007981

Entrega Mar. 06/04/2027

Enviado por Conrad Electronic

Atornillar

3 + PE

1.5 mm²

0.75 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

12,60 €^*

HARTING 09100032706 Inserto macho Han® 1A 3 + PE Atornillar 1 UD(S). Piece

N.º artículo:3007980

Entrega Jue. 21/01/2027

Enviado por Conrad Electronic

Atornillar

3 + PE

1.5 mm²

0.75 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

12,60 €^*

HARTING 09100033001 Inserto macho Han® 1A 3 + PE Engaste 1 UD(S).

N.º artículo:3007856

Entrega Mar. 06/04/2027

Enviado por Conrad Electronic

Engaste

3 + PE

2.5 mm²

0.14 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

10,08 €^*

HARTING 09100033006 Inserto macho 3 Engaste 1 UD(S).

N.º artículo:3007857

Entrega Vie. 12/02/2027

Enviado por Conrad Electronic

Engaste

Unidad(es)

Mín.: 1

Múltiplos: 1

9,24 €^*

HARTING 09100033101 Inserto macho Han® 1A 3 + PE Engaste 1 UD(S).

N.º artículo:3007783

Entrega Mar. 06/04/2027

Enviado por Conrad Electronic

Engaste

3 + PE

2.5 mm²

0.14 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

8,39 €^*

Documentos y descargas

Ficha técnica

Ficha técnica 3007855 HARTING 09100083001 Inserto macho Han® 1A 8 Engaste 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3007855 HARTING 09100083001 Inserto macho Han® 1A 8 Engaste 1 UD(S).

Descripción

Insertos, conexión por crimpado, clavija, poliamida (PA), RAL 9005 (negro azabache), corriente nominal: 0,5 A, tamaño: 1 A, contactos: 8 + blindaje

Este texto es el resultado de una traducción automática.
