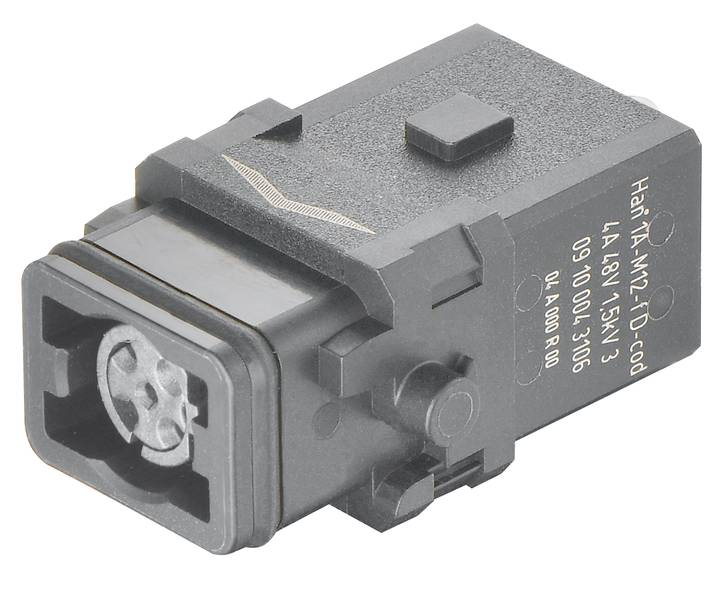

Name: HARTING 09100043106 Inserto macho Han® 1A 4 Engaste 1 UD(S). Piece
Brand: HARTING
SKU: 3007788
Availability: BackOrder

HARTING 09100043106 Inserto macho Han® 1A 4 Engaste 1 UD(S). Piece-0

Tipo de embalaje

Piece

Tipo de producto

Inserto macho

serie

Han® 1A

conexión

Engaste

Número total de polos

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Lun. 22/03/2027

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (49,99 € / Unidad)

49,99 €

IVA incl.

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Serie: Han® 1A
Tipo de conexión: Conexión de crimpado
Número de contactos: 4
Tipo de bloqueo: Perno longitudinal
Corriente nominal: 4 A
Resistencia de aislamiento:> 108 Ω
Temperatura límite: -30 ... +90 °C
Ciclos de apareamiento: ≥ 100
Material utilizado: Poliamida (PA)
Color del inserto: RAL 9005 (negro azabache)
Clase de inflamabilidad del material según UL 94: V-0
Normas: EN 45545-2 Protección contra incendios en vehículos ferroviarios; IEC 61373 Categoría 1 Clase B; IEC 60664-1; IEC 61984
Peso neto: 30 g
Tensión nominal: 48 V CA; 60 V CC
Tensión de impulso nominal: 1,5 kV
Nivel de contaminación: 3
Nota: Una configuración Han® 1A que consta únicamente de insertos de contacto (con o sin alivio de tensión, 09 10 000 5300) es un conector sin encapsular según la norma IEC 61984. El usuario debe garantizar la protección contra descargas eléctricas mediante el método de instalación. Los contactos no deben insertarse ni desconectarse bajo tensión o carga. Los contactos no deben estar energizados cuando no estén insertados.
Protección contra incendios en vehículos ferroviarios: EN 45545-2 (2020-08)
Velocidad de datos: 10 Mbit/s; 100 Mbit/s
Género: Femenino
Sección transversal del conductor: 0,13 ... 0,82 mm²
Apantallamiento: con bridas para cables
Otros contactos: + Protección
Características de transmisión: Cat. 5 Clase D hasta 100 MHz
Clase de protección según IEC 60529: IP20
Tamaño: 1 A
Aprobaciones: DNV GL
Material de sellado: NBR
Color del sello: negro

Tipo de embalaje: Piece

Tipo de producto: Inserto macho

Color del fabricante: Negro intenso (RAL 9005)

serie: Han® 1A

conexión: Engaste

Número de polos: 4

Número total de polos: 4

Sección del conductor (mín.): 0.13 mm²

Sección del conductor (máx.): 0.82 mm²

ciclos de conexión: 100

Serie: Han® 1A

Contenido: 1 UD(S).

Máx. Temperatura: +90 °C

min temperatura.: -30 °C

: FALSE

: 4

: Bus

: -30-90 °C

: V0

: 1.5 kV

: Crimp connection

: Other

: 3

: FALSE

: 0.13-0.82 mm²

: 0.13-0.82 mm²

: FALSE

: Other

: Thermoplastic

: 4 A

: Thermoplastic

: 100

: 4

Variantes(Todos los precios incluyen el IVA legal, más gastos de envío)

Número total de polos

serie

conexión

Sección del conductor (máx.)

Sección del conductor (mín.)

HARTING 09100043106 Inserto macho Han® 1A 4 Engaste 1 UD(S). Piece

N.º artículo:3007788

Entrega Lun. 22/03/2027

Enviado por Conrad Electronic

Este artículo

Han® 1A

Engaste

0.82 mm²

0.13 mm²

Unidad(es)

Mín.: 1

Múltiplos: 1

49,99 €^*

HARTING 09100022606 Inserto macho Han® 1A 2 + PE Atornillar 1 UD(S). Piece

N.º artículo:3008003

Entrega Lun. 01/02/2027

Enviado por Conrad Electronic

2 + PE

Han® 1A

Atornillar

1.5 mm²

0.75 mm²

Unidad(es)

Mín.: 1

Múltiplos: 1

12,99 €^*

HARTING 09100022706 Inserto macho Han® 1A 2 + PE Atornillar 1 UD(S). Piece

N.º artículo:3007979

Entrega Lun. 08/02/2027

Enviado por Conrad Electronic

2 + PE

Han® 1A

Atornillar

1.5 mm²

0.75 mm²

Unidad(es)

Mín.: 1

Múltiplos: 1

13,99 €^*

HARTING 09100032601 Inserto macho Han® 1A 3 + PE Atornillar 1 UD(S).

N.º artículo:3008005

Entrega Jue. 21/01/2027

Enviado por Conrad Electronic

3 + PE

Han® 1A

Atornillar

1.5 mm²

0.75 mm²

Unidad(es)

Mín.: 1

Múltiplos: 1

13,99 €^*

HARTING 09100032606 Inserto macho Han® 1A 3 + PE Atornillar 1 UD(S). Piece

N.º artículo:3008004

Entrega Mar. 06/04/2027

Enviado por Conrad Electronic

3 + PE

Han® 1A

Atornillar

1.5 mm²

0.75 mm²

Unidad(es)

Mín.: 1

Múltiplos: 1

13,99 €^*

HARTING 09100032701 Inserto macho Han® 1A 3 + PE Atornillar 1 UD(S). Piece

N.º artículo:3007981

Entrega Vie. 09/04/2027

Enviado por Conrad Electronic

3 + PE

Han® 1A

Atornillar

1.5 mm²

0.75 mm²

Unidad(es)

Mín.: 1

Múltiplos: 1

14,99 €^*

HARTING 09100032706 Inserto macho Han® 1A 3 + PE Atornillar 1 UD(S). Piece

N.º artículo:3007980

Entrega Mar. 26/01/2027

Enviado por Conrad Electronic

3 + PE

Han® 1A

Atornillar

1.5 mm²

0.75 mm²

Unidad(es)

Mín.: 1

Múltiplos: 1

14,99 €^*

HARTING 09100033001 Inserto macho Han® 1A 3 + PE Engaste 1 UD(S).

N.º artículo:3007856

Entrega Vie. 09/04/2027

Enviado por Conrad Electronic

3 + PE

Han® 1A

Engaste

2.5 mm²

0.14 mm²

Unidad(es)

Mín.: 1

Múltiplos: 1

11,99 €^*

HARTING 09100033006 Inserto macho 3 Engaste 1 UD(S).

N.º artículo:3007857

Entrega Mié. 17/02/2027

Enviado por Conrad Electronic

Engaste

Unidad(es)

Mín.: 1

Múltiplos: 1

10,99 €^*

HARTING 09100033101 Inserto macho Han® 1A 3 + PE Engaste 1 UD(S).

N.º artículo:3007783

Entrega Vie. 09/04/2027

Enviado por Conrad Electronic

3 + PE

Han® 1A

Engaste

2.5 mm²

0.14 mm²

Unidad(es)

Mín.: 1

Múltiplos: 1

9,99 €^*

Documentos y descargas

Ficha técnica

Ficha técnica 3007788 HARTING 09100043106 Inserto macho Han® 1A 4 Engaste 1 UD(S). Piece

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3007788 HARTING 09100043106 Inserto macho Han® 1A 4 Engaste 1 UD(S). Piece

Descripción

Insertos, conexión por crimpado, conector hembra, poliamida (PA), RAL 9005 (negro azabache), corriente nominal: 4 A, tamaño: 1 A, contactos: 4 + blindaje
