Name: HARTING 09100032706 Inserto macho Han® 1A 3 + PE Atornillar 1 UD(S). Piece
Brand: HARTING
SKU: 3007980
Availability: BackOrder

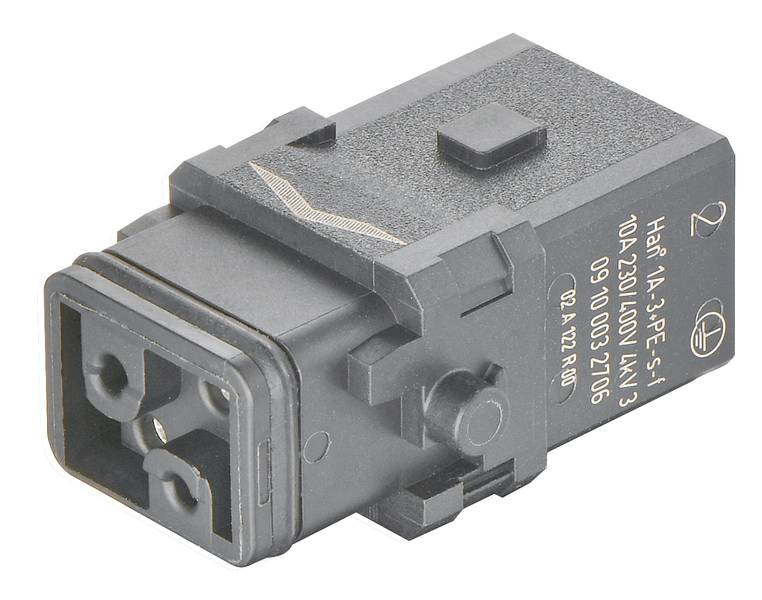

HARTING 09100032706 Inserto macho Han® 1A 3 + PE Atornillar 1 UD(S). Piece-0

Tipo de embalaje

Piece

Tipo de producto

Inserto macho

serie

Han® 1A

conexión

Atornillar

Número total de polos

3 + PE

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 21/01/2027

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (12,60 € / Unidad)

12,60 €

más el IVA aplicable

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Serie: Han® 1A
Tipo de conexión: Conexión por tornillo
Número de contactos: 3
Tipo de bloqueo: Perno longitudinal
Corriente nominal: 10 A
Resistencia de aislamiento:> 108 Ω
Temperatura límite: -30 ... +90 °C
Ciclos de apareamiento: ≥ 100
Material utilizado: Poliamida (PA)
Color del inserto: RAL 9005 (negro azabache)
Material de contacto: Aleación de cobre
Superficie de contacto: chapada en plata
Clase de inflamabilidad del material según UL 94: V-0
Normas: EN 45545-2 Protección contra incendios en vehículos ferroviarios; IEC 61373 Categoría 1 Clase B; IEC 60664-1; IEC 61984
Peso neto: 14,37 g
Tensión de impulso nominal: 4 kV
Nivel de contaminación: 3
Nota: Una configuración Han® 1A que consta únicamente de insertos de contacto (con o sin alivio de tensión, 09 10 000 5300) es un conector sin encapsular según la norma IEC 61984. El usuario debe garantizar la protección contra descargas eléctricas mediante el método de instalación. Los contactos no deben insertarse ni desconectarse bajo tensión o carga. Los contactos no deben estar energizados cuando no estén insertados. Los contactos con tecnología de terminales de tornillo (2+PE y 3+PE) se diferencian únicamente en el número de contactos. Si se utilizan ambas variantes en una aplicación, el usuario debe evitar que se mezclen de forma indebida. Deben observarse las instrucciones de seguridad según VDE 0100-410, capítulo 414.4.3 y DIN EN 60204-1, capítulo 13.4.5 d).
Protección contra incendios en vehículos ferroviarios: EN 45545-2 (2020-08)
Género: Femenino
Sección transversal del conductor: 0,75 ... 1,5 mm²
Clase de protección según IEC 60529: IP20
Par de apriete: 0,25 Nm
Tamaño: 1 A
Aprobaciones: DNV GL
Contacto de PE: sí
Material de sellado: NBR
Tensión nominal según UL: 250 V
Tensión nominal conductor-tierra: 230 V
Tensión nominal entre conductores: 400 V
Color del sello: negro
Corriente nominal según UL: 10 A AWG 16

Tipo de embalaje: Piece

Tipo de producto: Inserto macho

Color del fabricante: Negro intenso (RAL 9005)

serie: Han® 1A

características especiales: Con conexión atornillada

conexión: Atornillar

Número de polos: 3

Número total de polos: 3 + PE

Sección del conductor (mín.): 0.75 mm²

Sección del conductor (máx.): 1.5 mm²

ciclos de conexión: ≥ 100

Serie: Han® 1A

Contenido: 1 UD(S).

Máx. Temperatura: +90 °C

min temperatura.: -30 °C

Contacto en avance (PE): Sí

: FALSE

: 3

: Bus

: -30-90 °C

: V0

: 4 kV

: Screw connection

: Silver

: 3

: FALSE

: 0.75-1.5 mm²

: 0.75-1.5 mm²

: TRUE

: Other copper alloys

: Thermoplastic

: 10 A

: Thermoplastic

: 100

: 3

Variantes(Los precios no incluyen el IVA legal, más gastos de envío)

conexión

Número total de polos

Sección del conductor (máx.)

Sección del conductor (mín.)

serie

HARTING 09100032706 Inserto macho Han® 1A 3 + PE Atornillar 1 UD(S). Piece

N.º artículo:3007980

Entrega Jue. 21/01/2027

Enviado por Conrad Electronic

Este artículo

Atornillar

3 + PE

1.5 mm²

0.75 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

12,60 €^*

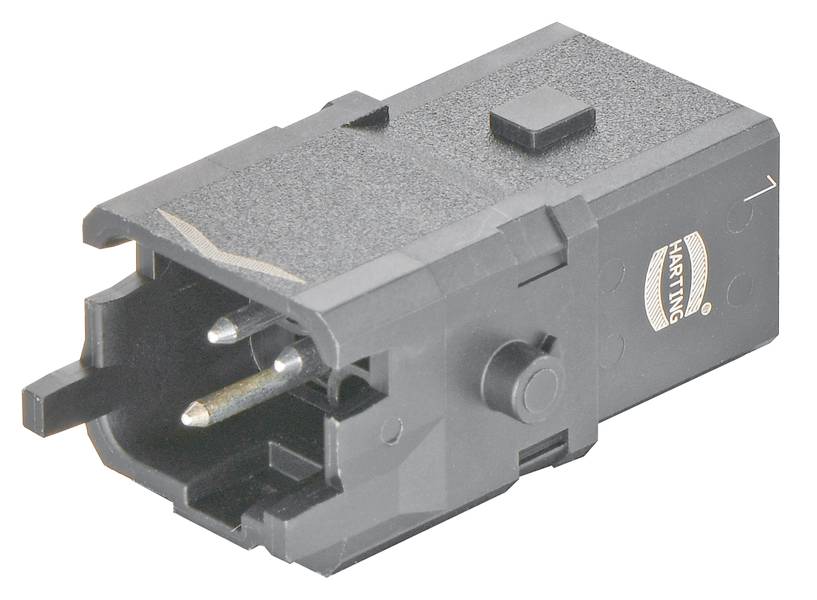

HARTING 09100022606 Inserto macho Han® 1A 2 + PE Atornillar 1 UD(S). Piece

N.º artículo:3008003

Entrega Lun. 25/01/2027

Enviado por Conrad Electronic

Atornillar

2 + PE

1.5 mm²

0.75 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

10,92 €^*

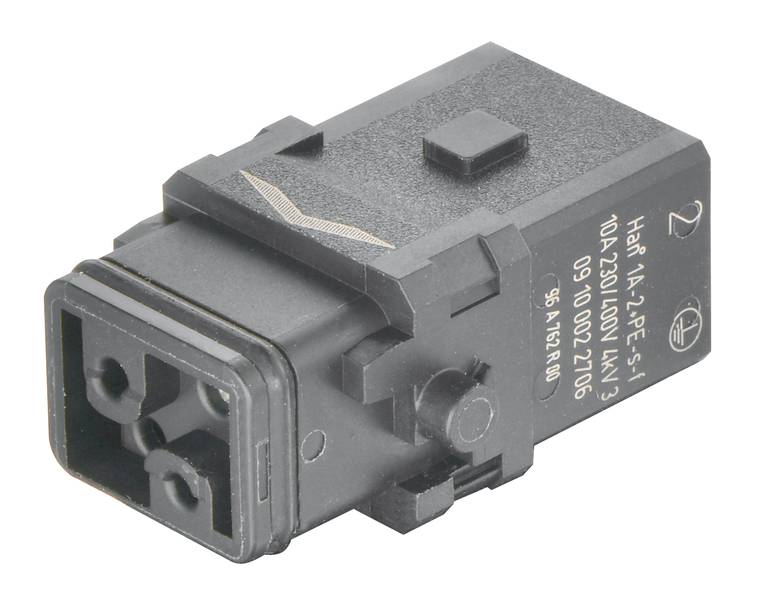

HARTING 09100022706 Inserto macho Han® 1A 2 + PE Atornillar 1 UD(S). Piece

N.º artículo:3007979

Entrega Lun. 01/02/2027

Enviado por Conrad Electronic

Atornillar

2 + PE

1.5 mm²

0.75 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

11,76 €^*

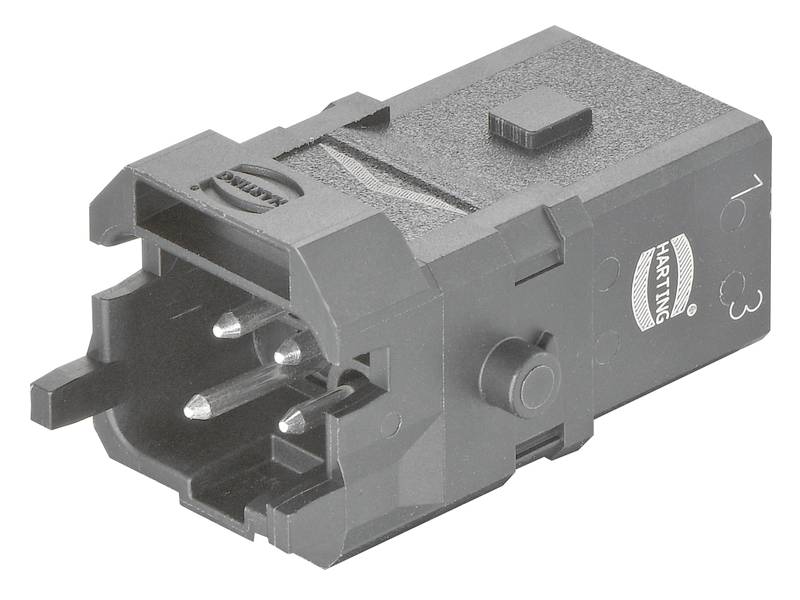

HARTING 09100032601 Inserto macho Han® 1A 3 + PE Atornillar 1 UD(S).

N.º artículo:3008005

Entrega Lun. 18/01/2027

Enviado por Conrad Electronic

Atornillar

3 + PE

1.5 mm²

0.75 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

11,76 €^*

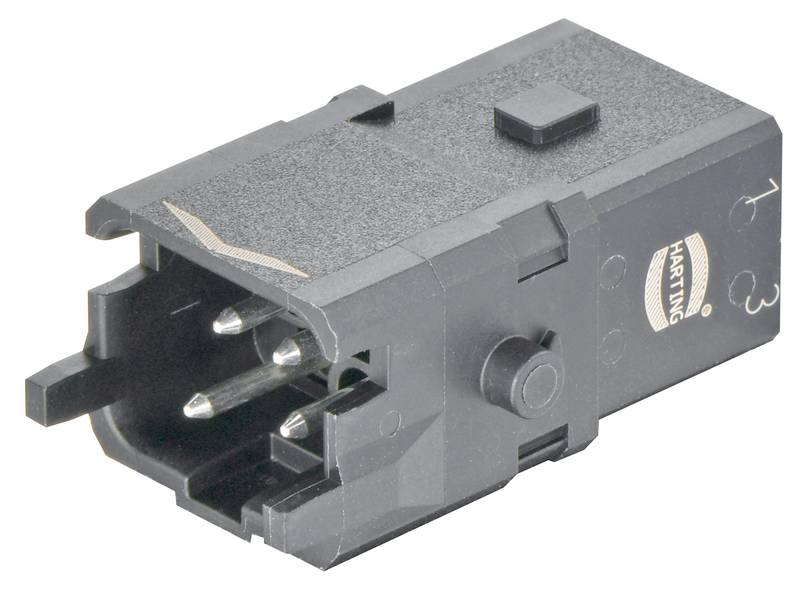

HARTING 09100032606 Inserto macho Han® 1A 3 + PE Atornillar 1 UD(S). Piece

N.º artículo:3008004

Entrega Vie. 02/04/2027

Enviado por Conrad Electronic

Atornillar

3 + PE

1.5 mm²

0.75 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

11,76 €^*

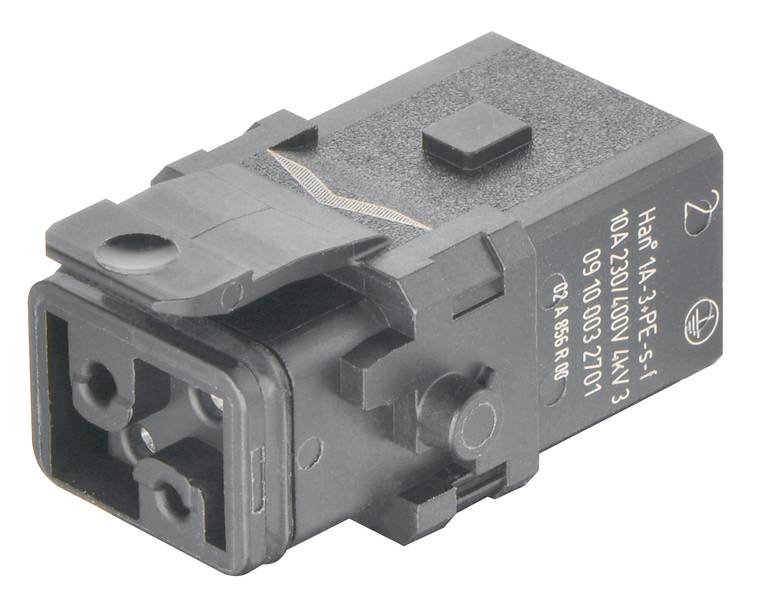

HARTING 09100032701 Inserto macho Han® 1A 3 + PE Atornillar 1 UD(S). Piece

N.º artículo:3007981

Entrega Mar. 06/04/2027

Enviado por Conrad Electronic

Atornillar

3 + PE

1.5 mm²

0.75 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

12,60 €^*

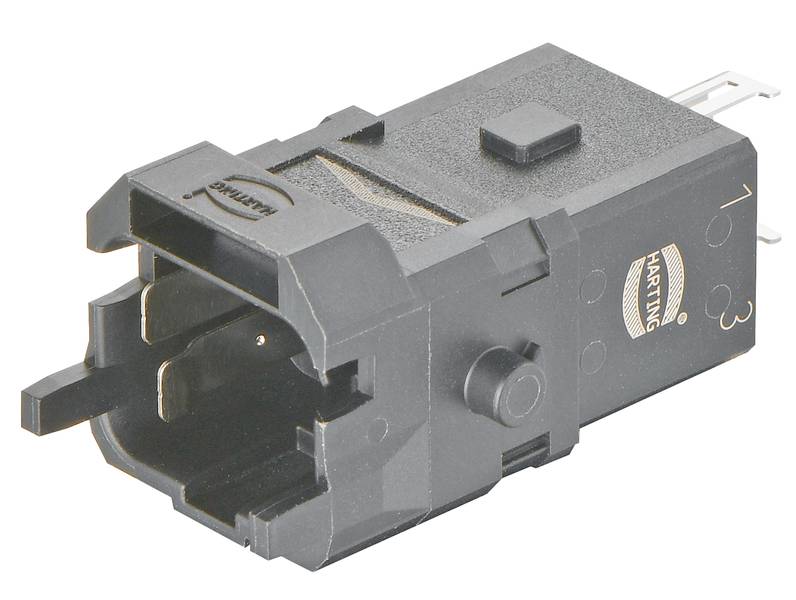

HARTING 09100033001 Inserto macho Han® 1A 3 + PE Engaste 1 UD(S).

N.º artículo:3007856

Entrega Mar. 06/04/2027

Enviado por Conrad Electronic

Engaste

3 + PE

2.5 mm²

0.14 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

10,08 €^*

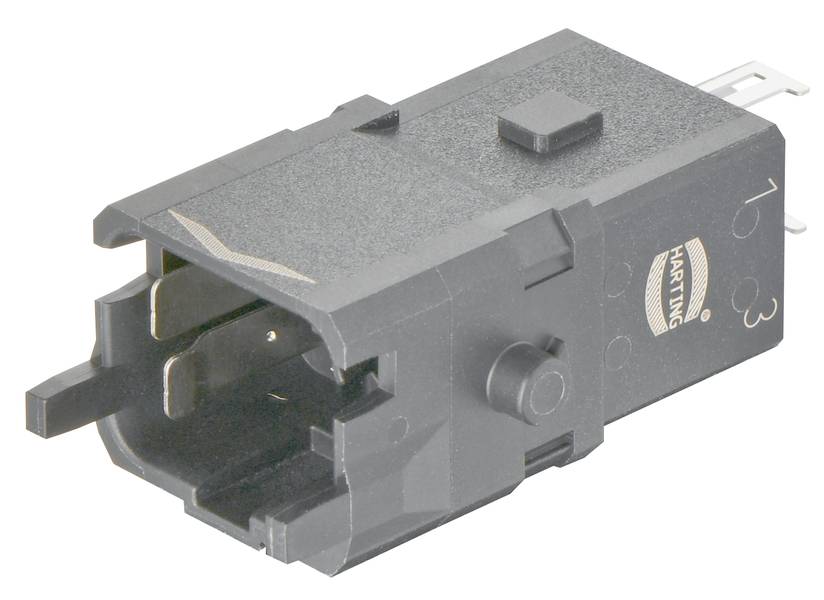

HARTING 09100033006 Inserto macho 3 Engaste 1 UD(S).

N.º artículo:3007857

Entrega Vie. 12/02/2027

Enviado por Conrad Electronic

Engaste

Unidad(es)

Mín.: 1

Múltiplos: 1

9,24 €^*

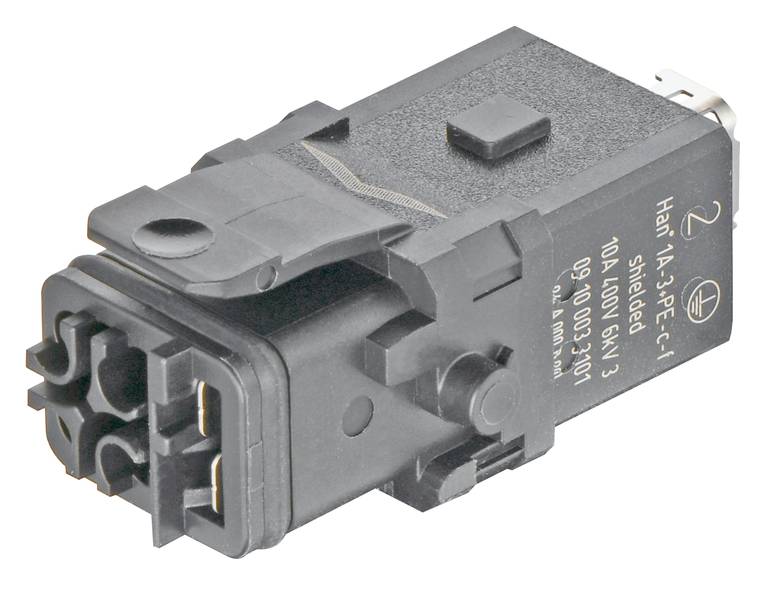

HARTING 09100033101 Inserto macho Han® 1A 3 + PE Engaste 1 UD(S).

N.º artículo:3007783

Entrega Mar. 06/04/2027

Enviado por Conrad Electronic

Engaste

3 + PE

2.5 mm²

0.14 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

8,39 €^*

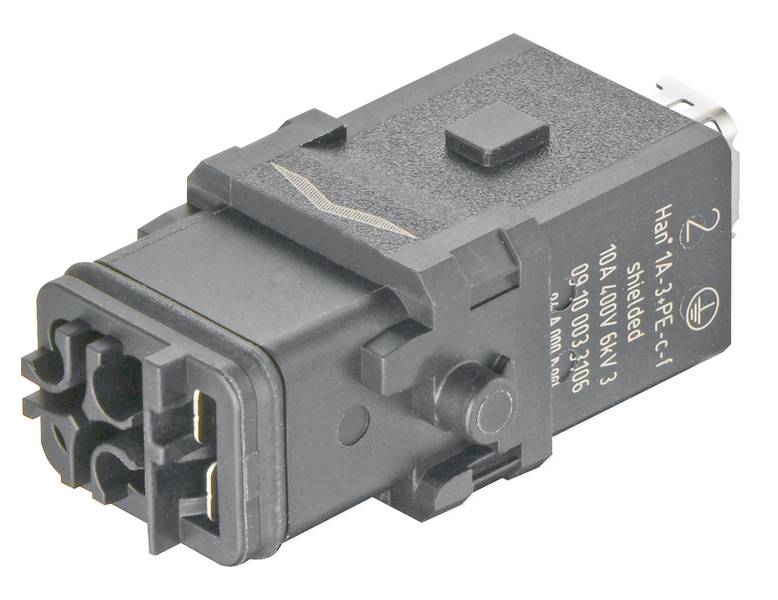

HARTING 09100033106 Inserto macho Han® 1A 3 + PE Engaste 1 UD(S).

N.º artículo:3007784

Entrega Mar. 06/04/2027

Enviado por Conrad Electronic

Engaste

3 + PE

2.5 mm²

0.14 mm²

Han® 1A

Unidad(es)

Mín.: 1

Múltiplos: 1

7,55 €^*

Documentos y descargas

Ficha técnica

Ficha técnica 3007980 HARTING 09100032706 Inserto macho Han® 1A 3 + PE Atornillar 1 UD(S). Piece

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3007980 HARTING 09100032706 Inserto macho Han® 1A 3 + PE Atornillar 1 UD(S). Piece

Descripción

Insertos, terminales de tornillo, zócalo, poliamida (PA), RAL 9005 (negro azabache), corriente nominal: 10 A, tamaño: 1 A, contactos: 3

Este texto es el resultado de una traducción automática.

Descripción

Insertos, terminales de tornillo, zócalo, poliamida (PA), RAL 9005 (negro azabache), corriente nominal: 10 A, tamaño: 1 A, contactos: 3

Este texto es el resultado de una traducción automática.
