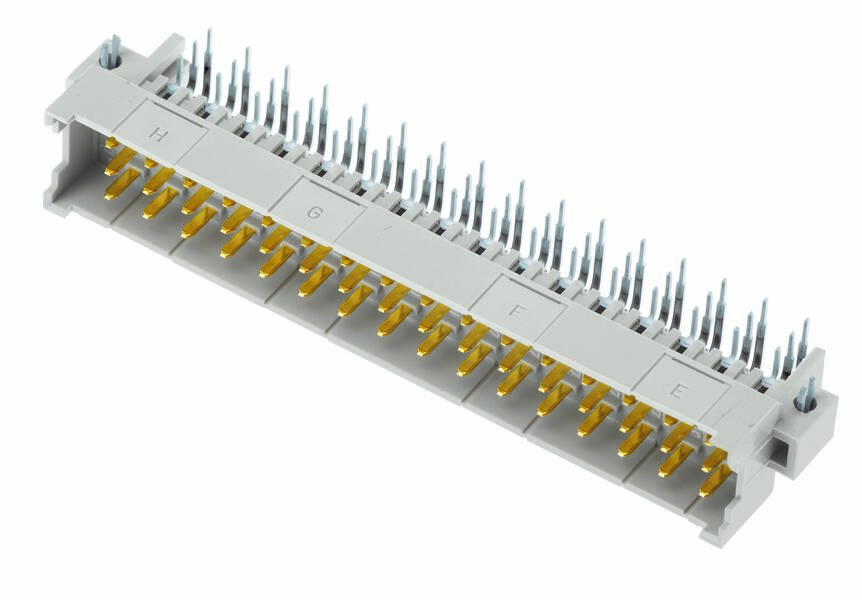

HARTING 09063486901222 Micromódulo Número de series 3 1 UD(S).
Tipo de producto
Micromódulo
diseño
Acodado
RM
2.54 mm
5.08 mm
Contenido
1 UD(S).
Número total de polos
48
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.Vendido y enviado por Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
9,24 €
3
6% = 1,59 €
8,71 €
5
8% = 3,70 €
8,50 €
10
10% = 8,90 €
8,35 €
25
11% = 26,25 €
8,19 €
50
13% = 61,00 €
8,02 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (9,24 € / Unidad)
9,24 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Micromódulo
- Número total de polos 48
- Número de series 3
- Contenido 1 UD(S).
Especificaciones técnicas
- Serie: DIN 41612
- Componente: Tira de cuchilla
- Descripción del contacto: angular
- Tipo de conexión: Conexión de soldadura por ola
- Tipo de conexión: Placa base a tarjeta hija; Tarjeta extensora; Placa de circuito a cable
- Número de contactos: 48
- Filas de conectores de enchufe: 3
- Espacio entre rejillas, lado de conexión: 2,54 mm; 5,08 mm
- Corriente nominal: Corriente nominal medida a 20 °C; consulte la curva de reducción de potencia para obtener más detalles.
- Resistencia de aislamiento:> 1011 Ω
- Resistencia de contacto: ≤ 15 mΩ
- Temperatura límite: -55 ... +125 °C
- Fuerza de inserción y extracción: ≤ 75 N
- Ciclos de apareamiento: ≥ 400
- Tensión de prueba Ueff: 1,55 kV (entre contactos)
- Grupo de aislamiento: II (400 ≤ CTI)< 600)
- Material utilizado: compuesto de moldeo termoplástico, reforzado con fibra de vidrio.
- Color del inserto: RAL 7035 (gris claro)
- Material de contacto: Aleación de cobre
- Superficie de contacto: metal precioso sobre Ni en el lado del enchufe; Sn sobre Ni en el lado de la conexión.
- Clase de inflamabilidad del material según UL 94: V-0
- Normas: IEC 60603-2
- Peso neto: 26,98 g
- Designación: Tipo F
- Rejilla, lado de conexión: 3,81 mm; 5,08 mm
- Espacio libre: ≥ 1,6 mm
- Distancia de fuga: ≥ 3 mm
- Características: sin plomo
- Montaje en PCB: con brida; con clip de montaje
- Conexión en caliente: no
- Clasificación ferroviaria: F1/I2 según NFF 16-101/102
- Configuración de contacto: filas z, d y b, posiciones 2, 4, ..., 30, 32
- Codificación: Codificación por orificio; Codificación por collar; Codificación sin contacto; Codificación D20
- Grosor de la placa de circuito impreso: 1,6 mm ±0,2
- Tipo de producto
Micromódulo
- diseño
Acodado
- Número total de polos
48
- Número de series
3
- RM
2.54 mm
5.08 mm
- conexión
Soldar
- Color del fabricante
Gris luminoso (RAL 7035)
- Material de la carcasa
PA
- Fabricante de la pieza.
09063486901222
- Contenido
1 UD(S).
- Material de contacto
Aleación de cobre
- tipo
09 06 348 6901 222
- Resistencia de paso
15 mΩ
- Resistencia al aislamiento
1011 Ω
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3
1.6 mm
3.81 mm
Thermoplastic
0°/180° (horizontal)
Flange
6 A
Documentos y descargas
Ficha técnica
Ficha técnica 3003539 HARTING 09063486901222 Micromódulo Número de series 3 1 UD(S).
Ficha técnica 3003539 HARTING 09063486901222 Micromódulo Número de series 3 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3003539 HARTING 09063486901222 Micromódulo Número de series 3 1 UD(S).
Descripción
Tira de cuchilla, conexión por soldadura por ola, corriente nominal: 6 A, contactos: 48, angular, aleación de cobre
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
