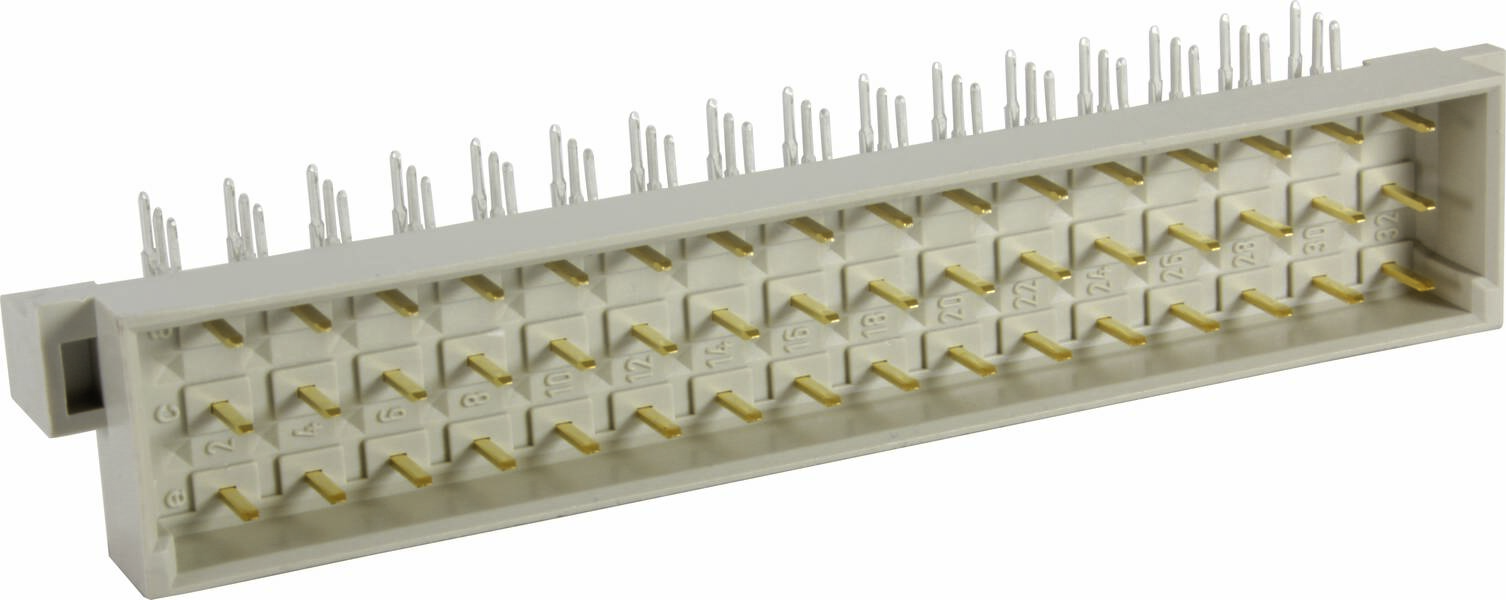

HARTING 09051486951 Micromódulo Número de series 3 1 UD(S).
Tipo de producto
Micromódulo
diseño
Acodado
RM
5.08 mm
Contenido
1 UD(S).
Número total de polos
48
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
14,28 €
3
6% = 2,37 €
13,49 €
5
8% = 5,55 €
13,17 €
10
9% = 13,10 €
12,97 €
25
11% = 39,00 €
12,72 €
50
13% = 91,00 €
12,46 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (14,28 € / Unidad)
14,28 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Micromódulo
- Número total de polos 48
- Número de series 3
- Contenido 1 UD(S).
Especificaciones técnicas
- Serie: DIN 41612
- Componente: Tira de cuchilla
- Descripción del contacto: angular
- Tipo de conexión: Conexión de soldadura por ola
- Tipo de conexión: Placa base a tarjeta hija; Tarjeta extensora; Placa de circuito a cable
- Número de contactos: 48
- Filas de conectores de enchufe: 3
- Espacio entre rejillas, lado de conexión: 5,08 mm
- Corriente nominal: Corriente nominal medida a 20 °C; consulte la curva de reducción de potencia para obtener más detalles.
- Resistencia de aislamiento:> 1012 Ω
- Resistencia de contacto: ≤ 15 mΩ
- Temperatura límite: -55 ... +125 °C
- Fuerza de inserción y extracción: ≤ 75 N
- Ciclos de apareamiento: ≥ 400
- Tensión de prueba Ueff: 1,55 kV
- Grupo de aislamiento: IIIa (175 ≤ CTI)< 400)
- Material utilizado: compuesto de moldeo termoplástico, reforzado con fibra de vidrio.
- Color del inserto: RAL 7032 (gris guijarro)
- Material de contacto: Aleación de cobre
- Superficie de contacto: metal precioso sobre Ni en el lado del enchufe; Sn sobre Ni en el lado de la conexión.
- Clase de inflamabilidad del material según UL 94: V-0
- Normas: IEC 60603-2
- Peso neto: 16,46 g
- Designación: Tipo E
- Espacio entre rejillas, lado de conexión: 5,08 mm
- Espacio libre: ≥ 3 mm
- Distancia de fuga: ≥ 3 mm
- Características: sin plomo
- Montaje de PCB: con brida
- Conexión en caliente: no
- Clasificación ferroviaria: F4/I3 según NFF 16-101/102
- Configuración de contactos: filas a, c y e, posiciones 2, 4, ..., 30, 32
- Codificación: Codificación de agujeros; Codificación de pérdida de contacto; Codificación de páginas
- Contacto preventivo en la posición: a2;a32
- Tipo de producto
Micromódulo
- diseño
Acodado
- Número total de polos
48
- Número de series
3
- RM
5.08 mm
- conexión
Soldar
- Color del fabricante
Gris guijarro (RAL 7032)
- Material de la carcasa
PA
- Fabricante de la pieza.
09051486951
- Contenido
1 UD(S).
- Material de contacto
Aleación de cobre
- tipo
09 05 148 6951
- Resistencia de paso
15 mΩ
- Resistencia al aislamiento
1012 Ω
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
5.08 mm
3
5.08 mm
Thermoplastic
0°/180° (horizontal)
Flange
6 A
Documentos y descargas
Ficha técnica
Ficha técnica 3003531 HARTING 09051486951 Micromódulo Número de series 3 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3003531 HARTING 09051486951 Micromódulo Número de series 3 1 UD(S).
Descripción
Tira de cuchilla, conexión por soldadura por ola, corriente nominal: 6 A, contactos: 48, angular, aleación de cobre
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
