HARTING 09041326951 Micromódulo Número de series 2 1 UD(S).

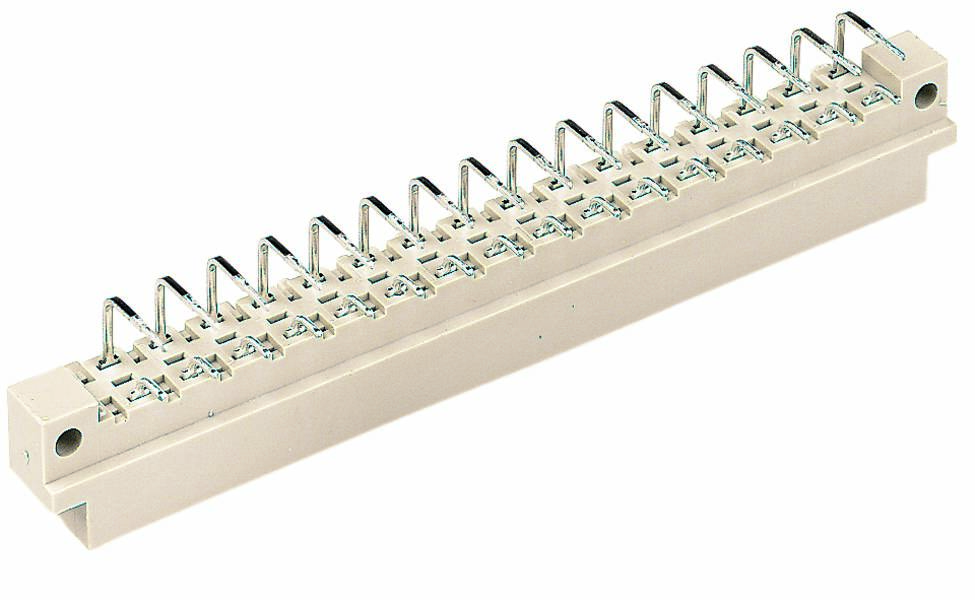

HARTING 09041326951 Micromódulo Número de series 2 1 UD(S).-0
Tipo de producto
Micromódulo
diseño
Acodado
RM
5.08 mm
Contenido
1 UD(S).
Número total de polos
32
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Vie. 30/10
90 Unidad(es)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
11,76 €
3
6% = 1,95 €
11,11 €
5
8% = 4,55 €
10,85 €
10
9% = 10,90 €
10,67 €
25
11% = 32,00 €
10,48 €
50
13% = 75,00 €
10,26 €
Los descuentos por cantidad varían según el vendedor
Número
Total (11,76 € / Unidad)
11,76 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Micromódulo

  • Número total de polos 32
  • Número de series 2
  • Contenido 1 UD(S).

Especificaciones técnicas

  • Serie: DIN 41612
  • Componente: Tira de cuchilla
  • Descripción del contacto: angular
  • Tipo de conexión: Conexión de soldadura por ola
  • Tipo de conexión: Placa base a tarjeta hija; Tarjeta extensora; Placa de circuito a cable
  • Número de contactos: 32
  • Filas de conectores de enchufe: 2
  • Espacio entre rejillas, lado de conexión: 5,08 mm
  • Corriente nominal: Corriente nominal medida a 20 °C; consulte la curva de reducción de potencia para obtener más detalles.
  • Resistencia de aislamiento:> 1012 Ω
  • Resistencia de contacto: ≤ 15 mΩ
  • Temperatura límite: -55 ... +125 °C
  • Fuerza de inserción y extracción: ≤ 40 N
  • Ciclos de apareamiento: ≥ 400
  • Tensión de prueba Ueff: 1,55 kV
  • Grupo de aislamiento: IIIa (175 ≤ CTI)< 400)
  • Material utilizado: compuesto de moldeo termoplástico, reforzado con fibra de vidrio.
  • Color del inserto: RAL 7032 (gris guijarro)
  • Material de contacto: Aleación de cobre
  • Superficie de contacto: metal precioso sobre Ni en el lado del enchufe; Sn sobre Ni en el lado de la conexión.
  • Clase de inflamabilidad del material según UL 94: V-0
  • Normas: IEC 60603-2
  • Peso neto: 10 g
  • Designación: Tipo D
  • Rejilla, lado de conexión: 5,08 mm
  • Espacio libre: ≥ 3 mm
  • Distancia de fuga: ≥ 3 mm
  • Características: sin plomo
  • Montaje de PCB: con brida
  • Conexión en caliente: no
  • Clasificación ferroviaria: F4/I3 según NFF 16-101/102
  • Configuración de contactos: filas a y c, posiciones 2, 4, ..., 30, 32
  • Codificación: Codificación de agujeros; Codificación de pérdida de contacto; Codificación de páginas
  • Contacto preventivo en la posición: a2;a32
Tipo de producto

Micromódulo

diseño

Acodado

Número total de polos

32

Número de series

2

RM

5.08 mm

conexión

Soldar

Color del fabricante

Gris guijarro (RAL 7032)

Material de la carcasa

PA

Fabricante de la pieza.

09041326951

Contenido

1 UD(S).

Material de contacto

Aleación de cobre

tipo

09 04 132 6951

Resistencia de paso

15 mΩ

Resistencia al aislamiento

1012 Ω

Printed circuit board to cable

Other

32

Other

-55-125 °C

Other

Soldering connection

Tin

5.08 mm

2

5.08 mm

Thermoplastic

0°/180° (horizontal)

Flange

6 A

Documentos y descargas

Ficha técnica

Ficha técnica 3003504 HARTING 09041326951 Micromódulo Número de series 2 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3003504 HARTING 09041326951 Micromódulo Número de series 2 1 UD(S).

Descripción

Tira de cuchilla, conexión por soldadura por ola, corriente nominal: 6 A, contactos: 32, angular, aleación de cobre
