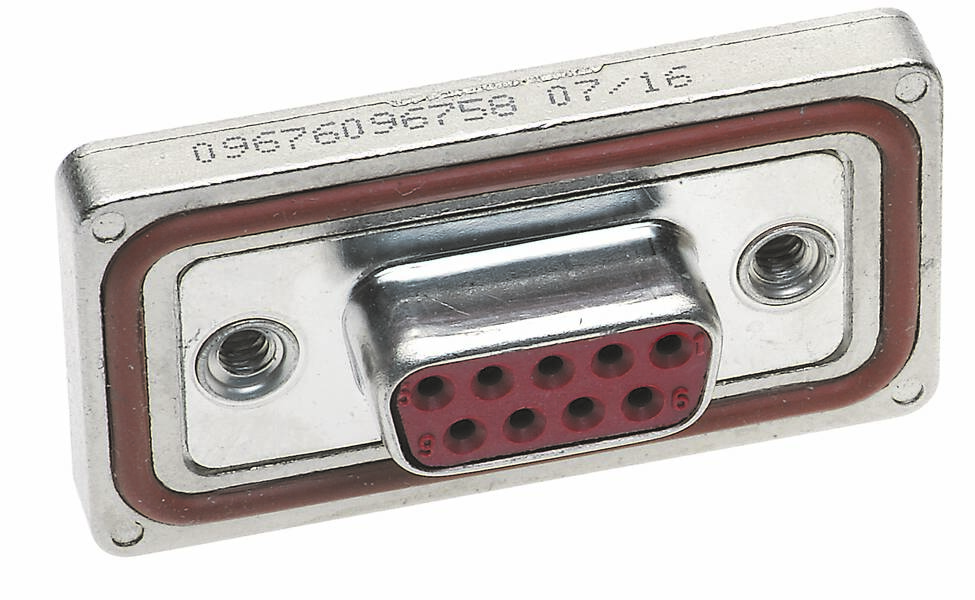

HARTING 09 67 609 8758 09676098758 Clavija de conexión Número de polos: 9 Soldar 1 UD(S). Piece

HARTING 09 67 609 8758 09676098758 Clavija de conexión Número de polos: 9 Soldar 1 UD(S). Piece-0
Tipo de embalaje
Piece
Tipo de producto
Clavija de conexión
diseño
Conector hembra, acodado
Número de polos
9
conexión
Soldar
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Mar. 06/04/2027
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
42,01 €
3
3% = 4,08 €
40,65 €
5
5% = 9,55 €
40,10 €
10
5% = 22,70 €
39,74 €
25
6% = 67,00 €
39,33 €
Los descuentos por cantidad varían según el vendedor
Número
Total (42,01 € / Unidad)
42,01 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Conector enchufable

  • Clavija de conexión
  • Número de polos: 9

Especificaciones técnicas

  • Serie: D-Sub
  • Componente: Conector
  • Descripción del contacto: girado; angulado
  • Tipo de conexión: Conexión de soldadura por ola
  • Número de contactos: 9
  • Tipo de bloqueo: Brida con rosca M3
  • Rejilla, lado de conexión: 2,74 mm
  • Corriente nominal: 5 A
  • Resistencia de aislamiento:> 5 x 10⁹ Ω
  • Resistencia de contacto: ≤ 25 mΩ
  • Temperatura límite: -25 ... +70 °C
  • Ciclos de apareamiento: ≥ 500
  • Tensión de prueba Ueff: 1,2 kV
  • Grupo de aislamiento: IIIa (175 ≤ CTI)< 400)
  • Material utilizado: Compuesto de moldeo termoplástico, reforzado con fibra de vidrio; Carcasa: Latón, estañado
  • Inserción de color: rojo
  • Material de contacto: Aleación de cobre
  • Superficie de contacto: metal precioso sobre Ni
  • Clase de inflamabilidad del material según UL 94: V-0
  • Normas: DIN 41652
  • Peso neto: 25,68 g
  • Espesor de la capa: ≥ 30 µpulgadas
  • Designación: IP67
  • Espacio libre: ≥ 1 mm
  • Distancia de fuga: ≥ 1 mm
  • Montaje en PCB: con clips de encaje a presión
  • Conexión en caliente: no
  • Material: Zinc fundido a presión, niquelado
  • Grosor de la placa de circuito impreso: 1,6 mm
  • Género: Femenino
  • Descripción: con marco trasero
  • Contactos adicionales: con contacto en tierra
  • Clase de protección según IEC 60529: IP67
  • Par de apriete: 0,4 ... 0,6 Nm (tornillo)
  • Tamaño: D-Sub 1
  • Material de sellado: Silicona
  • Color del sello: rojo
  • Espacio entre filas: 2,54 mm
  • Altura de instalación: 7,3 mm
Tipo de embalaje

Piece

Tipo

D-Sub

Tipo de producto

Clavija de conexión

diseño

Conector hembra, acodado

Número de polos

9

conexión

Soldar

Contenido

1 UD(S).

ciclos de conexión

≥ 500

Fabricante de la pieza.

09676098758

Color del fabricante

Rot

tipo de contacto

Contactos torneados

Material de contacto

Aleación de cobre

Superficie de contacto

Metal precioso

RM

2.74 mm

IP67

características especiales

Con rosca

tipo

09 67 609 8758

Plug/bus

9

Documentos y descargas

Ficha técnica

Ficha técnica 3004373 HARTING 09 67 609 8758 09676098758 Clavija de conexión Número de polos: 9 Soldar 1 UD(S). Piece

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3004373 HARTING 09 67 609 8758 09676098758 Clavija de conexión Número de polos: 9 Soldar 1 UD(S). Piece

Descripción

Conector con marco trasero, terminación por soldadura por ola, corriente nominal: 5 A, toma, tamaño: D-Sub 1
