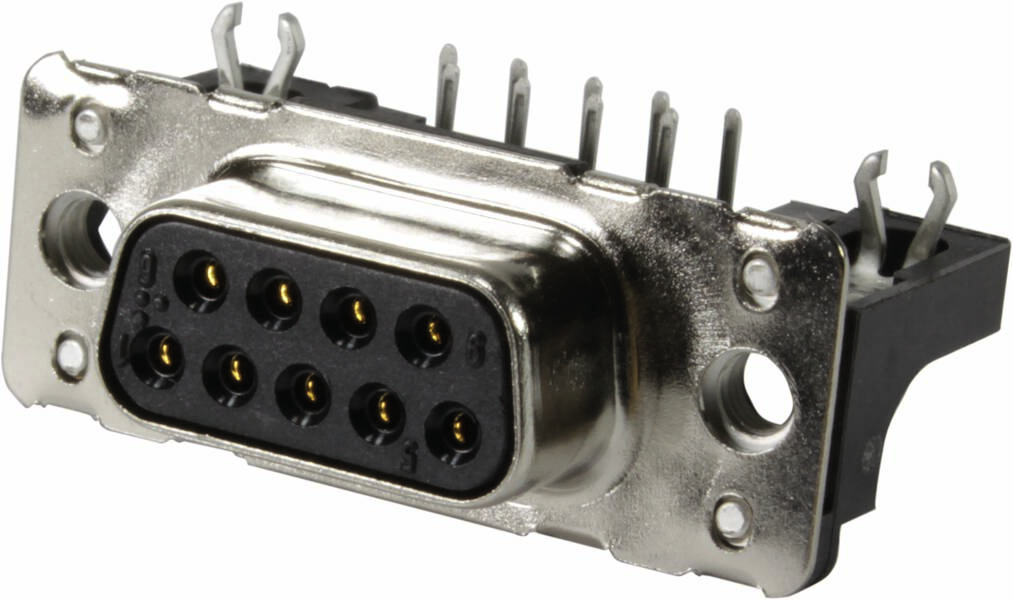

HARTING 09 66 152 7615 09661527615 Clavija de conexión Número de polos: 9 Soldar 1 UD(S). Piece

HARTING 09 66 152 7615 09661527615 Clavija de conexión Número de polos: 9 Soldar 1 UD(S). Piece-0
Tipo de embalaje
Piece
Tipo de producto
Clavija de conexión
diseño
Conector hembra, acodado
Número de polos
9
conexión
Soldar
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 25/02/2027
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
5,45 €
5
6% = 1,60 €
5,13 €
10
8% = 4,60 €
4,99 €
25
10% = 13,75 €
4,90 €
50
12% = 32,50 €
4,80 €
100
14% = 76,00 €
4,69 €
Los descuentos por cantidad varían según el vendedor
Número
Total (5,45 € / Unidad)
5,45 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Conector enchufable

  • Clavija de conexión
  • Número de polos: 9

Especificaciones técnicas

  • Serie: D-Sub
  • Componente: Conector
  • Descripción del contacto: perforado; angulado
  • Tipo de conexión: Conexión de soldadura por ola
  • Tipo de conexión: Placa base a tarjeta hija
  • Número de contactos: 9
  • Longitud del pasador: 2,9 mm
  • Tipo de bloqueo: Brida con rosca M3
  • Rejilla, lado de conexión: 2,74 mm
  • Corriente nominal: 6,5 A
  • Resistencia de aislamiento:> 1010 Ω
  • Resistencia de contacto: ≤ 10 mΩ
  • Temperatura límite: -55 ... +125 °C
  • Ciclos de apareamiento: ≥ 50
  • Tensión de prueba Ueff: 1 kV
  • Grupo de aislamiento: IIIa (175 ≤ CTI)< 400)
  • Material utilizado: Compuesto de moldeo termoplástico reforzado con fibra de vidrio (PBTP); Carcasa: Acero, acabado superficial
  • Color del inserto: negro
  • Material de contacto: Aleación de cobre
  • Superficie de contacto: metal precioso sobre Ni
  • Clase de inflamabilidad del material según UL 94: V-0
  • Normas: DIN 41652
  • Peso neto: 7 g
  • Nombre: Estándar
  • Espacio libre: ≥ 1 mm
  • Distancia de fuga: ≥ 1 mm
  • Montaje en PCB: con clips de encaje a presión
  • Conexión en caliente: no
  • Grosor de la placa de circuito impreso: ≥1,6 mm
  • Fuerza de inserción: ≤ 30 N
  • Fuerza de tracción: ≥ 3,3 N; ≤ 20 N
  • Género: Femenino
  • Descripción: Perfil bajo
  • Contactos adicionales: con contacto en tierra
  • Par de apriete: ≤0,6 Nm (tornillo)
  • Tamaño: D-Sub 1
  • Espacio entre filas: 2,54 mm
  • Altura de instalación: 3,6 mm
Tipo de embalaje

Piece

Tipo

D-Sub

Tipo de producto

Clavija de conexión

diseño

Conector hembra, acodado

Número de polos

9

conexión

Soldar

Contenido

1 UD(S).

ciclos de conexión

≥ 50

Fabricante de la pieza.

09661527615

Color del fabricante

Schwarz

tipo de contacto

Contactos estampados

Material de contacto

Aleación de cobre

Superficie de contacto

Metal precioso

RM

2.74 mm

características especiales

Diseño bajo

tipo

09 66 152 7615

Plug/bus

9

Documentos y descargas

Ficha técnica

Ficha técnica 3004236 HARTING 09 66 152 7615 09661527615 Clavija de conexión Número de polos: 9 Soldar 1 UD(S). Piece

Ficha técnica 3004236 HARTING 09 66 152 7615 09661527615 Clavija de conexión Número de polos: 9 Soldar 1 UD(S). Piece

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3004236 HARTING 09 66 152 7615 09661527615 Clavija de conexión Número de polos: 9 Soldar 1 UD(S). Piece

Descripción

Conector de perfil bajo, terminación por soldadura por ola, corriente nominal: 6,5 A, toma, tamaño: D-Sub 1

Este texto es el resultado de una traducción automática.
