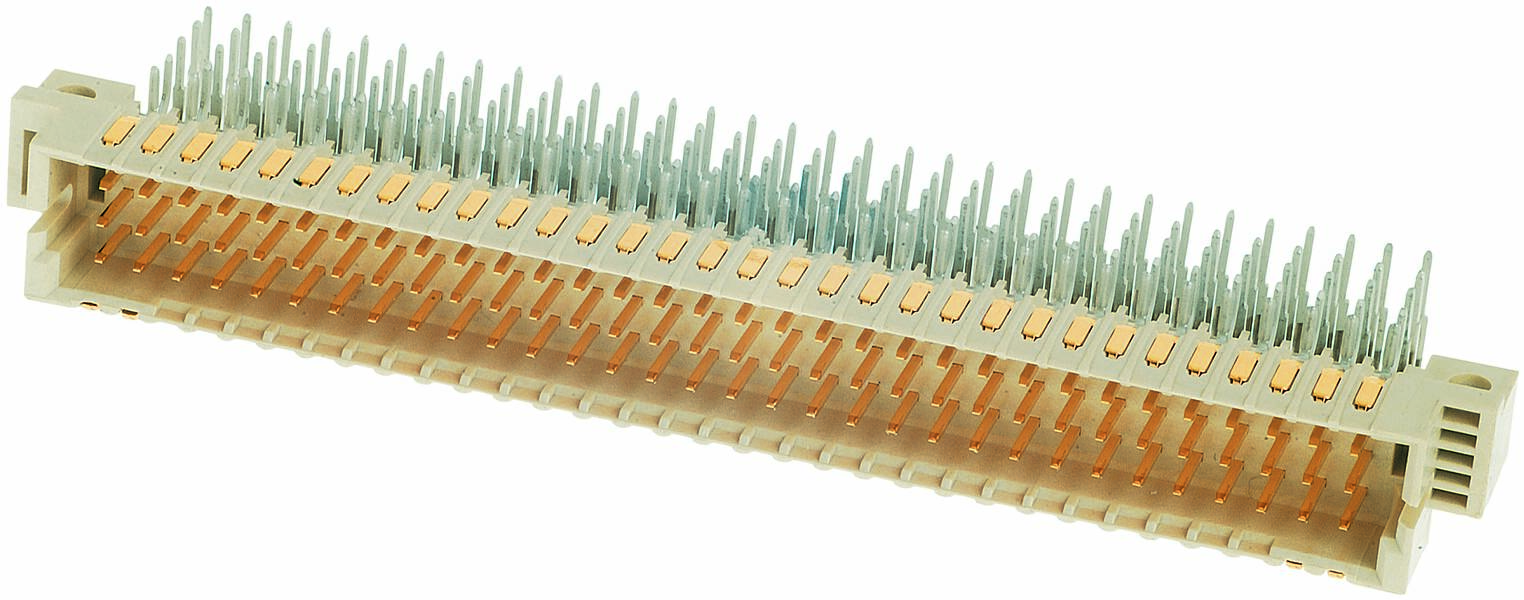

Name: HARTING 02011602101 Micromódulo Número de series 5 1 UD(S).
Brand: HARTING
SKU: 3002806
Availability: InStock

HARTING 02011602101 Micromódulo Número de series 5 1 UD(S).-0

Tipo de producto

Micromódulo

diseño

Acodado

2.54 mm

Contenido

1 UD(S).

Número total de polos

160

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Vie. 30/10

60 Unidad(es)

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (24,36 € / Unidad)

24,36 €

más el IVA aplicable

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Micromódulo

Número total de polos 160
Número de series 5
Contenido 1 UD(S).

Especificaciones técnicas

Serie: har-bus® 64
Componente: Tira de cuchilla
Descripción del contacto: angular
Tipo de conexión: Conexión de soldadura por reflujo (THR); Conexión de soldadura por ola
Tipo de conexión: Placa base a tarjeta hija; Tarjeta extensora
Número de contactos: 160
Filas de conectores de enchufe: 5
Espacio entre rejillas, lado de conexión: 2,54 mm
Corriente nominal: Corriente nominal medida a 20 °C; consulte la curva de reducción de potencia para obtener más detalles.
Resistencia de aislamiento:> 1010 Ω
Resistencia de paso: ≤20 mΩ para las series a, b, c; ≤30 mΩ para las series d, z
Temperatura límite: -55 ... +125 °C (para soldadura por reflujo, máx. +240 °C durante 15 s)
Fuerza de inserción y extracción: ≤ 160 N
Ciclos de apareamiento: ≥ 250
Tensión de prueba Ueff: 1 kV
Grupo de aislamiento: IIIa (175 ≤ CTI)< 400)
Material utilizado: Polímero de cristal líquido (LCP)
Color del inserto: beige
Material de contacto: Aleación de cobre
Superficie de contacto: metal precioso sobre Ni en el lado del enchufe; Sn sobre Ni en el lado de la conexión.
Clase de inflamabilidad del material según UL 94: V-0
Normas: IEC 61076-4-113
Peso neto: 26 g
Rejilla, lado de conexión: 2,54 mm
Espacio de aire: 1,2 mm entre 2 filas (a, b, c); 1,2 mm entre 2 filas (d, z); 1,2 mm entre 2 contactos de una fila (a, b, c); 1 mm entre 2 contactos de una fila (d, z)
Distancia de fuga: 1,2 mm entre 2 filas (a, b, c); 1,2 mm entre 2 filas (d, z); 1,2 mm entre 2 contactos de una fila (a, b, c); 1 mm entre 2 contactos de una fila (d, z)
Características: sin plomo
Montaje de PCB: con brida
Conexión en caliente: no
Clasificación ferroviaria: F1/I2 según NFF 16-101/102
Configuración de contactos: filas a, b, c, d y z, posiciones 1, 2, ..., 31, 32
Contacto preventivo en la posición: d1;d2;d31;d32

Tipo de producto: Micromódulo

diseño: Acodado

Número total de polos: 160

Número de series: 5

RM: 2.54 mm

conexión: THR

Color del fabricante: Beige

Material de la carcasa: PA

Fabricante de la pieza.: 02011602101

Contenido: 1 UD(S).

Material de contacto: Aleación de cobre

tipo: 02 01 160 2101

Resistencia de paso: 20 mΩ;30 mΩ

Resistencia al aislamiento: 1010 Ω

: Other

: 160

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.54 mm

: 5

: 2.54 mm

: Liquid crystal polymer

: 0°/180° (horizontal)

: Flange

: 1 A

Documentos y descargas

Ficha técnica

Ficha técnica 3002806 HARTING 02011602101 Micromódulo Número de series 5 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3002806 HARTING 02011602101 Micromódulo Número de series 5 1 UD(S).

Descripción

Tira de cuchilla, conexión de soldadura por reflujo (THR), conexión de soldadura por ola, corriente nominal: 1 A, contactos: 160, angular, aleación de cobre
