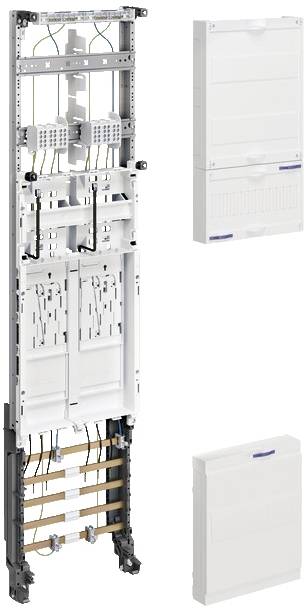

Hager ZH3EL22N Campo completo Sobre revoque Contenido 1 UD(S).

Campo completo, Z universal, 2 posiciones de metro, BKE-I, OKK, H=1050mm, 1 campo. Solución para armario de contadores: Carcasa de armario según DIN VDE 0603/1, norma dimensional DIN 43 870 para montaje en superficie, montaje empotrado o montaje semiempotrado. Consta de un armario con una puerta fabricada en chapa de acero de 1 mm de espesor, con recubrimiento de polvo horneado y perfilado robusto. El revestimiento interior está fabricado íntegramente en plástico. Entrada de cables en la parte superior e inferior mediante placas de brida de plástico integradas. Marcas pregrabadas en relieve en la parte posterior de la pieza de plástico. Los pasamuros para barras colectoras son bridas de montaje lateral de doble cara que se pueden abrir sin herramientas en la zona inferior, lo que permite la conexión de barras colectoras de diferentes armarios o en combinación con una caja de conexiones de cables y un kit de conexión. Además de la instalación en el NAR, también hay aberturas en el área del AAR (para alturas de construcción de 1100 y 1400 mm) y RfZ (para alturas de construcción de 1100 mm). Puerta a ras de la fachada con bisagras internas ajustables, que se puede abrir hacia la derecha o hacia la izquierda con un ángulo de apertura de 110°. Cerradura de puerta con pestillo. La cerradura de la puerta se puede reemplazar por otras cerraduras. Los armarios se pueden unir mediante bridas, tanto uno al lado del otro como uno encima del otro. Tamaño del gabinete: de 1 a 5 bahías con unidades de 72 a 540 metros cuadrados (PLE). Nota: Según la norma VDE-AR-N 4100:2019-04, el cable principal debe insertarse en el compartimento de conexión inferior del armario del contador desde abajo o desde un lateral y conectarse allí. Altura: __ mm (1100 mm o 1400 mm) Ancho: __ mm Profundidad: 205 / 160 mm, color RAL: 9010 Tipo de protección 44, clase de protección II Corriente nominal del sistema de barras colectoras 250 A Diseño según VDE-AR-N 4100:2019-04 Sistema de medición para __ posición(es) de medidor. Según las condiciones técnicas de conexión (TAB) de la VNB __ para: __ contadores domésticos electrónicos (eHZ) o __ contadores con montaje de 3 puntos (3HZ). __ para sistemas de suministro con consumo doméstico típico máx. 63 A (10 mm²) según DIN 18015-1 (__ apartamentos, __ general, __ reserva, __ bomba de calor) __ para Aplicaciones de corriente continua máx. 32 A (10 mm²) según VDE-AR-N 4100:2019-04 (p. ej., fotovoltaica de hasta 22 kW) __ para aplicaciones de corriente continua máx.

Este texto es el resultado de una traducción automática.
