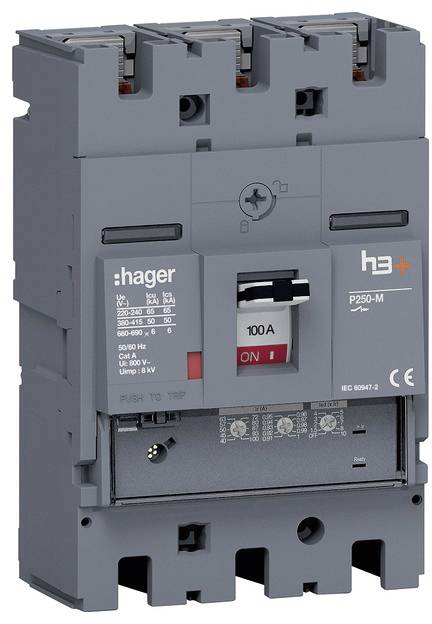

Hager HMT100GR Interruptor de potencia 1 UD(S). Piece

Interruptor automático h3+ P250 LSnI 3P3D 100A 50kA FTC. El disyuntor compacto, conforme a la norma DIN EN 60947-2, protege el sistema eléctrico y las redes contra sobrecargas y cortocircuitos. La curva de activación del disparador electrónico se puede ajustar mediante interruptores giratorios con retención. Los disparadores para la corriente de sobrecarga (Ir) y la corriente de cortocircuito con retardo de tiempo corto (Isd) se pueden configurar por separado. El disparo instantáneo para la corriente de cortocircuito Ii es fijo. Un LED indicador se ilumina en verde cuando el disparador está listo para funcionar y parpadea en naranja cuando se detecta un fallo interno en el disparador. Otro LED comienza a parpadear en rojo cuando I = 105% Ir, y brilla continuamente en rojo cuando I> 112% Ir. Los tres estados de funcionamiento diferentes se pueden identificar por la posición del mando (ENCENDIDO = arriba, APAGADO = abajo, activado = posición central). Incorpora un dispositivo para bloquear el estado de encendido o apagado, que puede utilizarse con un candado estándar sin necesidad de accesorios adicionales. Se puede utilizar un botón de disparo para probar el mecanismo de activación y abrir los contactos principales. Una tapa abatible con un tornillo de liberación rápida cautivo permite acceder al espacio de instalación para contactos auxiliares opcionales y otros disparadores. Los accesorios integrados pueden verse e identificarse a través de una ventana de visualización sin necesidad de abrir la tapa abatible. Una interfaz para una herramienta de diagnóstico y configuración permite probar y documentar la curva de activación establecida.

Este texto es el resultado de una traducción automática.
