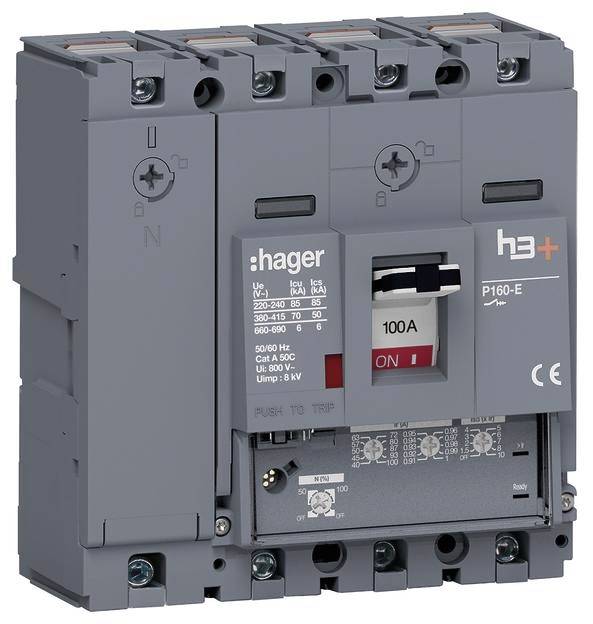

Hager HES101GC Interruptor de potencia 1 UD(S). Single

Interruptor automático h3+ P160 LSnI 4P4D N0-50-100% 100A 70kA CTC. El disyuntor compacto, conforme a la norma DIN EN 60947-2, protege el sistema eléctrico y las redes contra sobrecargas y cortocircuitos. La curva de activación del disparador electrónico se puede ajustar mediante interruptores giratorios con retención. Los disparadores para la corriente de sobrecarga (Ir) y la corriente de cortocircuito con retardo de tiempo corto (Isd) se pueden configurar por separado. El disparo instantáneo para la corriente de cortocircuito Ii es fijo. La protección del conductor neutro se puede configurar en la posición APAGADO, al 50 % de Ir e Isd, o al 100 % de Ir e Isd mediante un mando de control. El retardo de tiempo sigue siendo el mismo que con tr y tsd. Un LED indicador se ilumina en verde cuando el disparador está listo para funcionar y parpadea en naranja cuando se detecta un fallo interno en el disparador. Otro LED comienza a parpadear en rojo cuando I = 105% Ir, y brilla continuamente en rojo cuando I> 112% Ir. Los tres estados de funcionamiento diferentes se pueden identificar por la posición del mando (ENCENDIDO = arriba, APAGADO = abajo, activado = posición central). Incorpora un dispositivo para bloquear el estado de encendido o apagado, que puede utilizarse con un candado estándar sin necesidad de accesorios adicionales. Se puede utilizar un botón de disparo para probar el mecanismo de activación y abrir los contactos principales. Una tapa abatible con un tornillo de liberación rápida cautivo permite acceder al espacio de instalación para contactos auxiliares opcionales y otros disparadores. Los accesorios integrados pueden verse e identificarse a través de una ventana de visualización sin necesidad de abrir la tapa abatible. Una interfaz para una herramienta de diagnóstico y configuración permite probar y documentar la curva de activación establecida.

Este texto es el resultado de una traducción automática.
