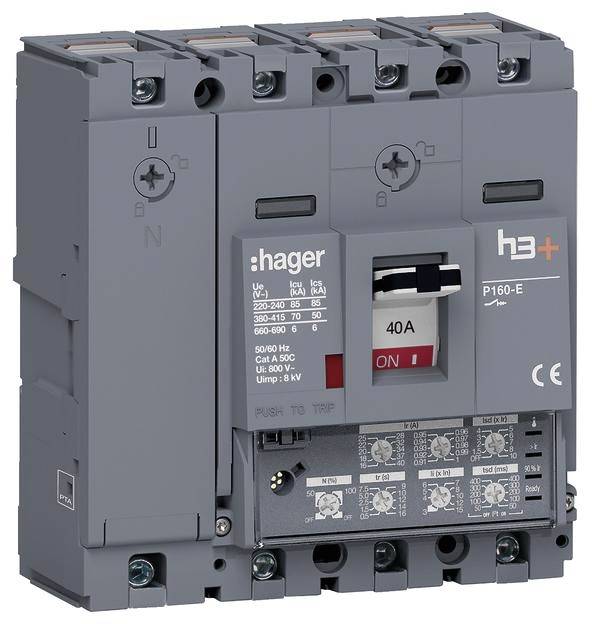

Hager HES041JC Interruptor de potencia 1 UD(S). Piece

Interruptor automático h3+ P160 LSI 4P4D N0-50-100% 40A 70kA CTC. El disyuntor compacto, conforme a la norma DIN EN 60947-2, protege el sistema eléctrico y las redes contra sobrecargas y cortocircuitos. La curva de activación del disparador electrónico se puede ajustar mediante interruptores giratorios con retención. Los disparadores para la corriente de sobrecarga (Ir), la corriente de cortocircuito con retardo de tiempo corto (Isd) y la protección instantánea contra cortocircuitos (Ii), así como el retardo de tiempo tr en caso de sobrecarga y el retardo de tiempo tsd para el disparo por cortocircuito con retardo de tiempo corto, se pueden configurar por separado. Además, la curva de disparo se puede ajustar de forma inversamente proporcional mediante una función I²t activable entre las corrientes de cortocircuito Ii e Isd y el tiempo de disparo instantáneo y con retardo de tiempo corto. La protección del conductor neutro se puede configurar en la posición APAGADO, al 50 % de Ir e Isd, o al 100 % de Ir e Isd mediante un mando de control. El retardo de tiempo sigue siendo el mismo que con tr y tsd. El LED indicador se ilumina en verde cuando el disparador está listo para funcionar y parpadea en naranja cuando se detecta un fallo interno en el disparador. El LED indicador de sobrecorriente comienza a parpadear en rojo cuando I = 105% Ir, y se ilumina continuamente en rojo cuando I> 112% Ir. Otro LED indica sobretemperatura en la unidad de activación. Esta luz se vuelve roja cuando la temperatura interna supera los 105 °C. Los tres estados de funcionamiento diferentes se pueden identificar por la posición del mando (ENCENDIDO = arriba, APAGADO = abajo, activado = posición central). Incorpora un dispositivo para bloquear el estado de encendido o apagado, que puede utilizarse con un candado estándar sin necesidad de accesorios adicionales. Se puede utilizar un botón de disparo para probar el mecanismo de activación y abrir los contactos principales. Una tapa abatible con un tornillo de liberación rápida cautivo permite acceder al espacio de instalación de componentes opcionales. Contactos de soporte y otros factores desencadenantes. Los accesorios integrados se pueden acceder a través de una ventana de visualización sin necesidad de abrir la tapa abatible.

Este texto es el resultado de una traducción automática.
