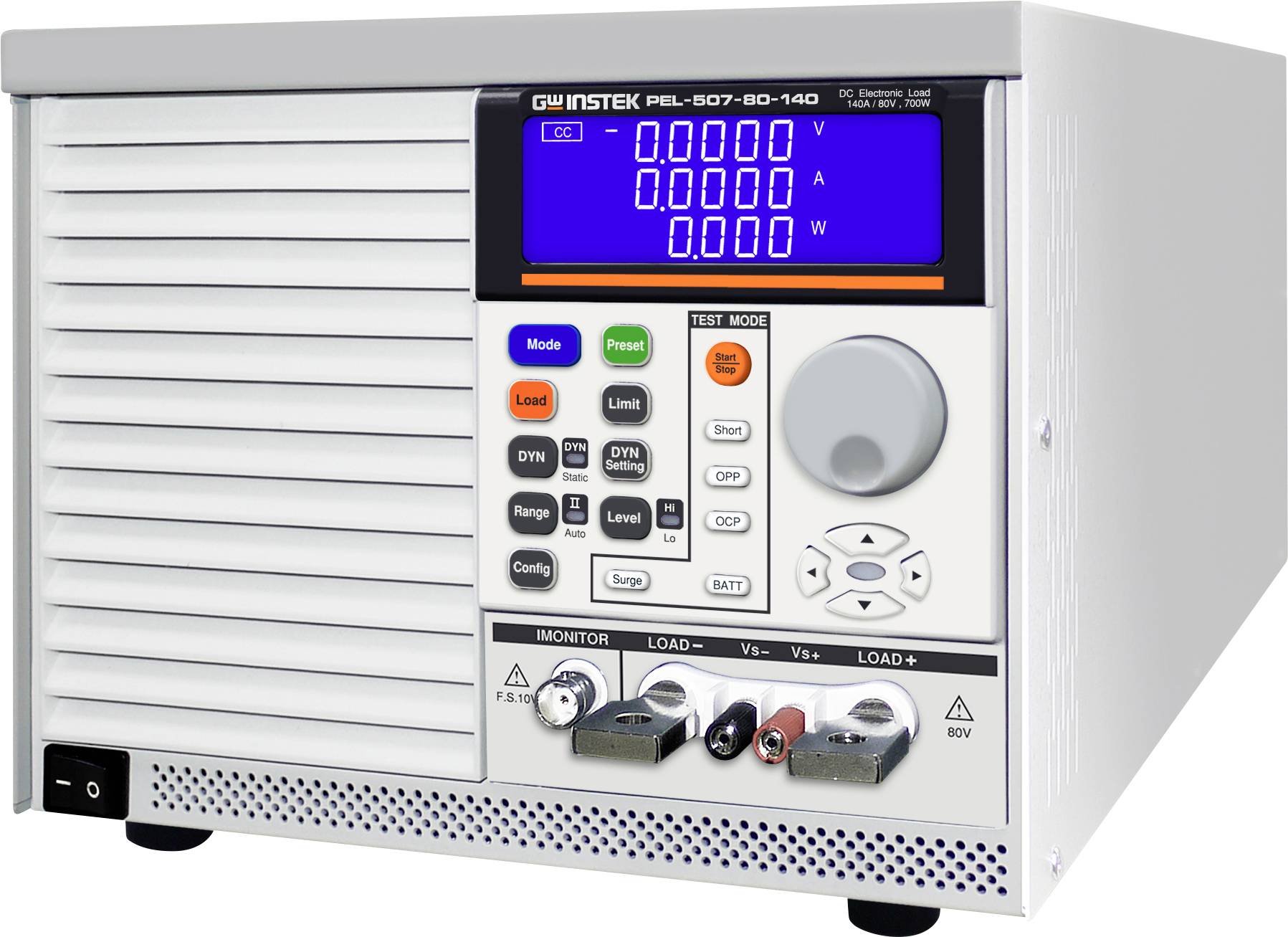

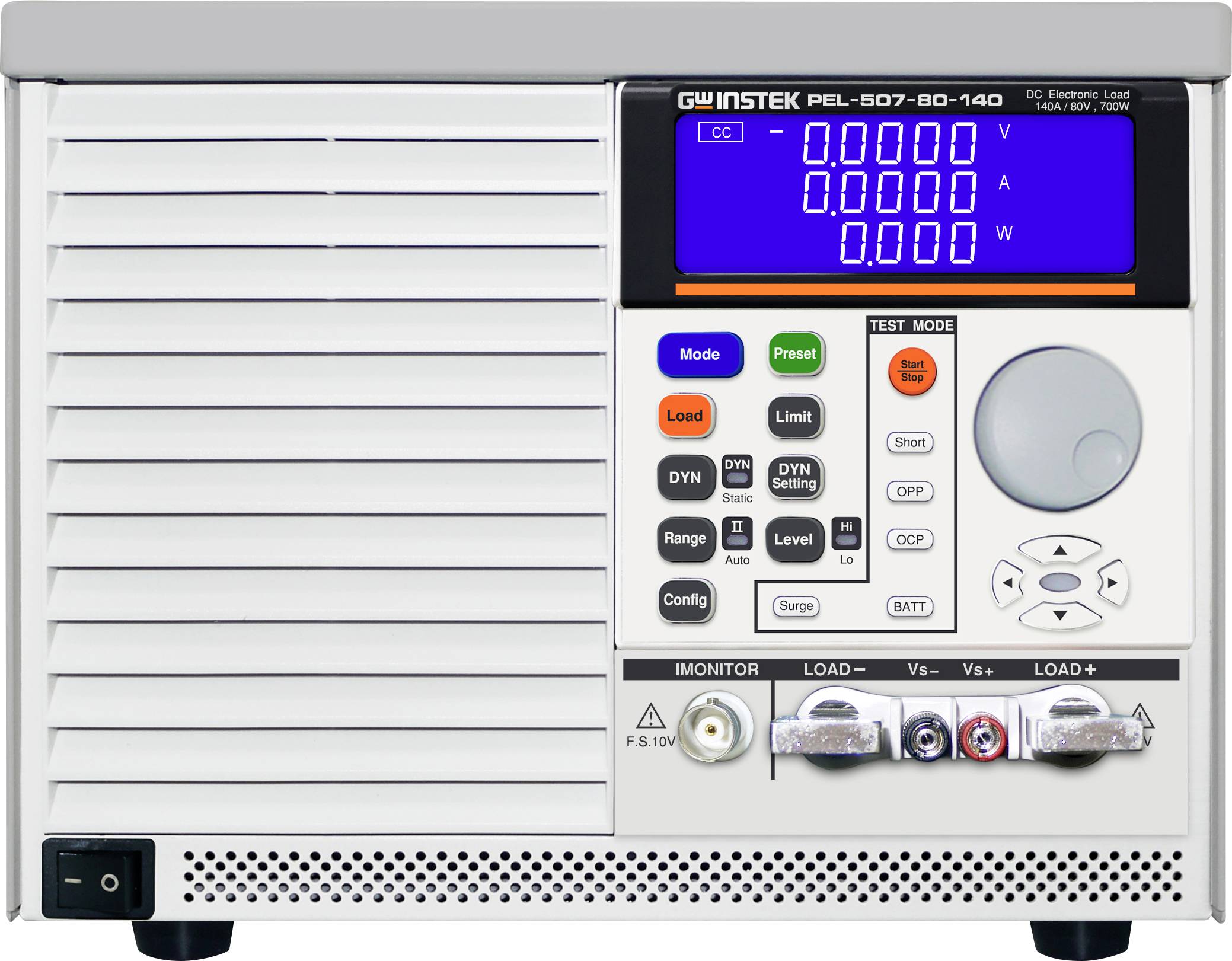

GW Instek PEL-507-80-140 Carga electrónica 700 W

La serie PEL-500 de cargas electrónicas monocanal comprende un total de 5 modelos y ofrece rangos de voltaje de funcionamiento de 0~80V/0~500V y un rango de potencia de funcionamiento de 250~700W. Esta serie de productos puede utilizarse para investigación y desarrollo, control de calidad, pruebas de sistemas ATE y de producción, incluyendo pruebas de fuentes de voltaje/corriente; respuesta transitoria de fuentes de alimentación conmutadas; modo de voltaje constante para pruebas de limitación de corriente; simulación de baterías; y pruebas de descarga de baterías. La serie PEL-500 ofrece una pantalla digital de 5 dígitos que muestra el voltaje, la corriente y la potencia. Los usuarios pueden supervisar simultáneamente los datos de medición del dispositivo que se está probando. Para ayudar a los usuarios a evaluar si el dispositivo bajo prueba puede soportar la corriente de sobretensión, la serie PEL-500 ofrece una prueba de sobretensión que puede simular la corriente de sobretensión de arranque y la corriente transitoria durante la conexión en caliente. La función de prueba de descarga de batería integrada puede determinar las condiciones para detener la descarga de acuerdo con los requisitos de prueba del dispositivo bajo prueba (DUT), incluyendo la configuración del voltaje de parada de descarga (Vbatt), la capacidad de descarga (AH, WH) y el tiempo de parada de descarga.

Los usuarios pueden ajustar la tensión de carga/descarga de la serie PEL-500 para realizar pruebas según las características del dispositivo que se esté probando. Cuando la tensión de salida del dispositivo bajo prueba (DUT) alcanza el valor de tensión de carga, comienza la carga. La carga finaliza cuando la tensión de salida cae hasta la tensión de descarga. Los usuarios pueden utilizar la función GO/NG para preestablecer las condiciones de evaluación según la función y las especificaciones del dispositivo bajo prueba (DUT). La serie PEL-500 genera automáticamente los resultados de la evaluación de acuerdo con las condiciones de evaluación establecidas durante la prueba. Entre los requisitos de prueba de seguridad de la fuente de alimentación, la serie PEL-500 ofrece no solo una función de prueba corta, sino también una función de prueba automática. Protección contra sobrecorriente/medidas de seguridad contra sobrecorriente para simplificar el complicado funcionamiento manual del usuario y para comprobar la OCP/OPP de los puntos de acción del dispositivo bajo prueba. Los resultados de medición generados ayudan al usuario a confirmar si los puntos de intervención operativa reales del dispositivo bajo prueba para OCP/OPP se encuentran dentro de las especificaciones de medición. Además de proporcionar formas de onda de corriente de carga al osciloscopio a través de la salida BNC del Imonitor, la serie PEL-500 también ofrece protección contra sobretensión, sobrecorriente, sobretemperatura y sobrevoltaje, así como detección de polaridad inversa. Si alguno de ellos activa una función de disparo, la serie PEL-500 dispone de medidas de protección o recordatorio para protegerla de los daños causados ​​por condiciones de funcionamiento anormales.
