GW Instek LCR-8201 Instrumento de medición de alta precisión Digital Registrador de datos

GW Instek lanza una nueva serie de comprobadores LCR de alta frecuencia, la LCR 8200, que comprende cuatro modelos con una frecuencia de prueba máxima de hasta 30 MHz. Toda la serie cuenta con una pantalla a color de 7 pulgadas y una alta precisión de medición (0,08%). Dependiendo del modo de medición seleccionado, los resultados de la medición pueden mostrarse numéricamente o gráficamente, lo que permite a los usuarios interpretar de forma óptima las propiedades del objeto de prueba. Al mismo tiempo, una gama completa de interfaces estándar como USB Device / RS-232C / Handler y GPIB permite a los usuarios controlar el dispositivo a través de la interfaz más familiar sin tener que preocuparse por costes adicionales de inversión en hardware.

Además, la serie también ofrece una función de almacenamiento USB cuando funciona en modo gráfico. Las curvas características medidas y los valores de la muestra de ensayo se almacenan para su posterior análisis. Las diversas funciones del LCR-8200 pueden ayudar a los usuarios a responder fácilmente a los requisitos de prueba de componentes pasivos en investigación y desarrollo, diseño y producción.

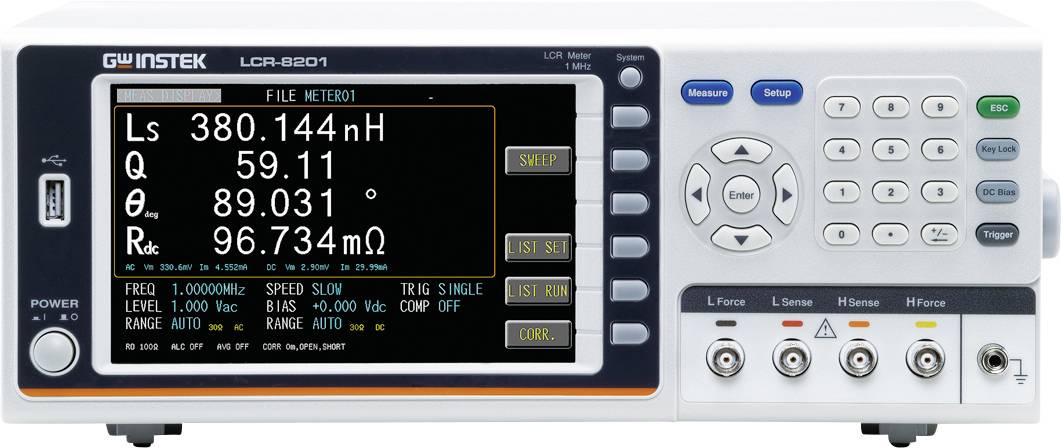

En el modo de medición numérica, se divide en medición MEAS y medición LIST. En el modo de medición MEAS, los usuarios pueden seleccionar hasta 4 (mínimo 1) puntos de medición deseados de entre los 17 parámetros de medición. Cada elemento de medición seleccionado se puede configurar para que realice una comparación (aprobado/suspenso) o para que utilice la función BIN para llevar a cabo una evaluación y clasificación, lo que permite a los usuarios identificar fácilmente los resultados de la medición en función del color y el tono. En el modo LISTA, los usuarios pueden configurar 15 puntos de prueba, y cada punto de prueba puede configurar parámetros de forma independiente, incluyendo frecuencia/voltaje/polarización, e incluso puede configurar una función de comparación independiente y un modo de visualización numérica (valor, valor de diferencia, porcentaje de diferencia). Además, la opción automática también está disponible en el modo LISTA. Modo de disparo disponible. Una vez finalizada cada medición LIST, el dispositivo entra en modo de activación en espera. Los usuarios solo tienen que colocar el siguiente dispositivo bajo prueba (DUT) y la prueba LIST se realizará automáticamente, ahorrando tiempo al eliminar la necesidad de pulsar repetidamente el botón de activación.

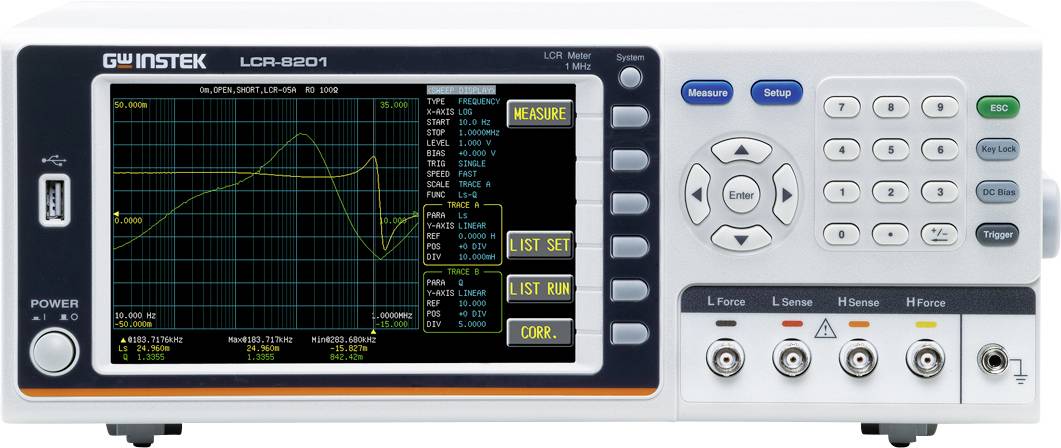

En el modo de medición gráfica, la medición SWEEP ofrece la posibilidad de muestrear dos parámetros simultáneamente (TRANSITO A / PISTA B). Los parámetros relativos del barrido, incluyendo la fuente de barrido (frecuencia, voltaje o corriente), la escala del eje horizontal/vertical (LINEAL/LOG), la velocidad, etc., e incluso la adición de un sesgo, pueden configurarse y probarse según las necesidades reales de los usuarios. Una vez finalizado el barrido, la escala se puede ajustar automáticamente según el TRACE seleccionado, lo que hace que toda la observación sea más clara y fácil de leer. Además, los gráficos generados (bmp) y los valores (csv) se pueden guardar en la unidad flash para su posterior análisis y aplicación.

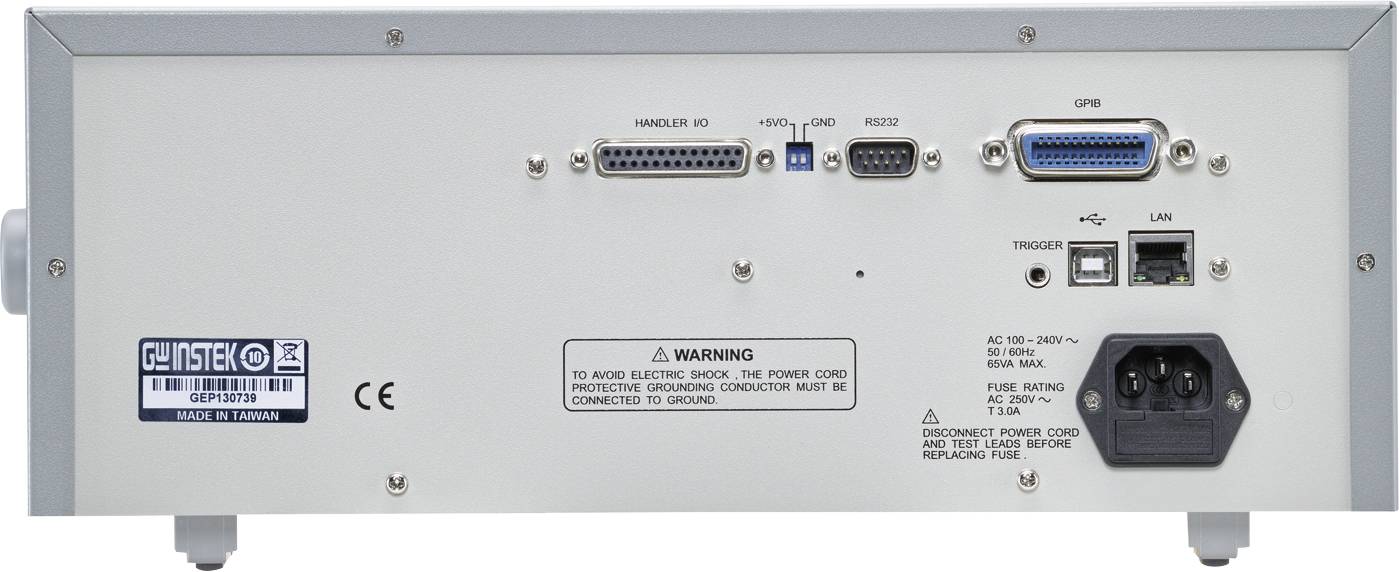

Ya sea para la adquisición de datos durante el proceso de prueba o para la integración de sistemas, la serie LCR-8200 ofrece las interfaces de comunicación más completas, incluyendo dispositivos USB, RS-232C, LAN para conexión a PC e incluso GPIB, que son todas interfaces de comunicación estándar. Los usuarios pueden elegir según sus hábitos de uso y la comodidad de la arquitectura del sistema, sin coste adicional. Además, la serie LCR-8200 también ofrece una interfaz de manejo para la integración de PLC o clasificadores en el sistema.
