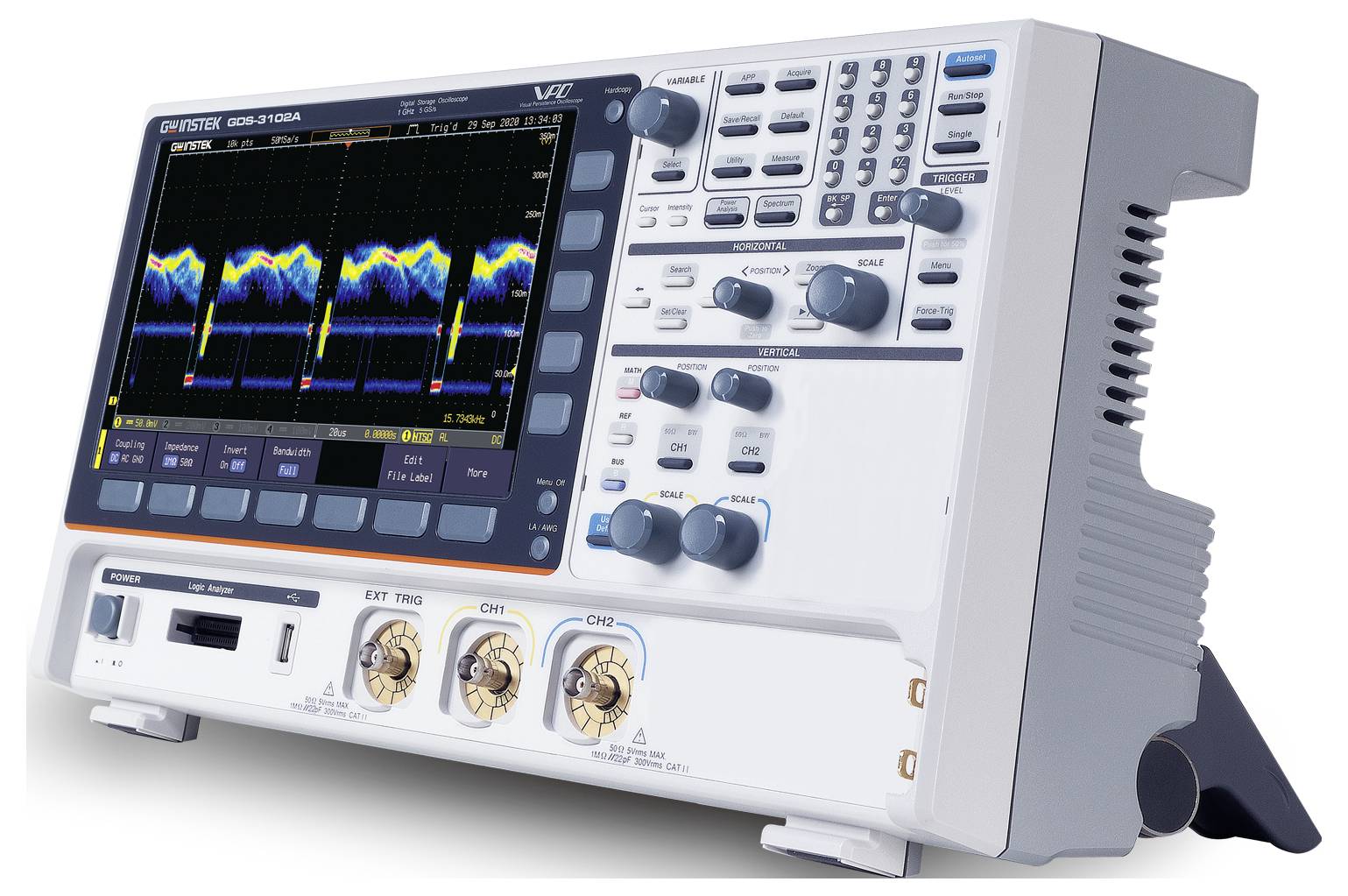

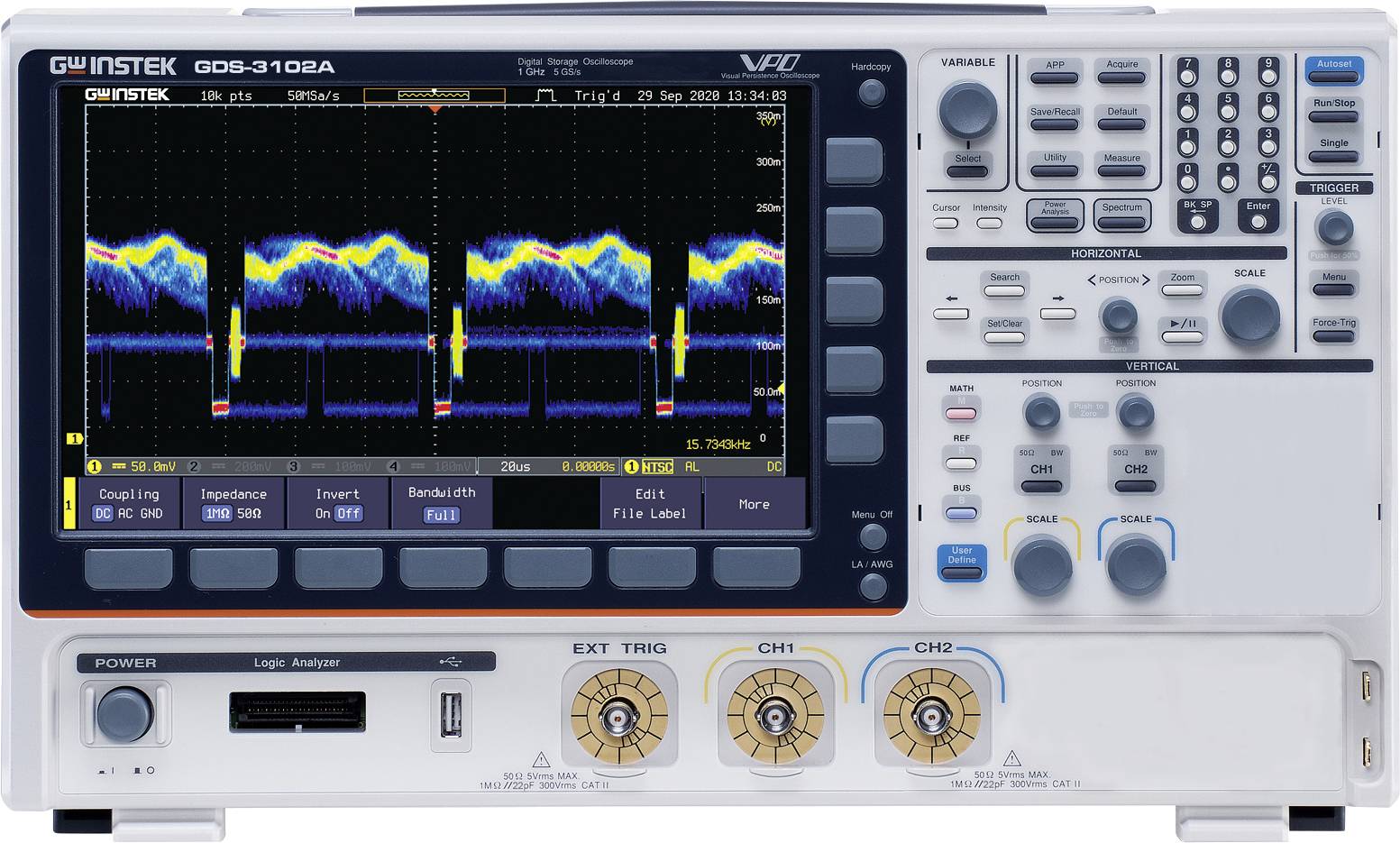

GW Instek GDS-3102A Osciloscopio digital 1 GHz 5 GSa/s 200 Mpts 8 Bit Memoria digital (DSO) 1 UD(S).

Los osciloscopios de almacenamiento digital de la serie GDS-3000A están disponibles en modelos de 1 GHz con opciones de analizador lógico de 2, 4 y 16 canales. Esta serie ofrece una capacidad de almacenamiento de hasta 200 Mpts por canal y una frecuencia de muestreo de 5 GSa/s (medios canales) o 2,5 GSa/s (canales completos). La pantalla LCD TFT de 10,2 pulgadas (259 mm) tiene un modo de visualización en color.

El GDS-3000A ofrece numerosas características y especificaciones para mediciones con osciloscopio, incluyendo una profundidad de memoria de hasta 200 Mpts por canal. Gracias a su gran capacidad de memoria, se puede mantener una alta frecuencia de muestreo incluso con ajustes de tiempo bajos. La velocidad de actualización de la forma de onda es de hasta 200.000 WFM/s, y la memoria segmentada puede capturar y analizar hasta 490.000 segmentos.

Para mediciones precisas, el GDS-3000A dispone de una función de escalado fino. Esto permite ajustar con precisión la escala vertical para cubrir de forma óptima el rango de medición y, por lo tanto, mejorar la exactitud de la medición. La pantalla de 10,2 pulgadas (259 mm) y el modo de adquisición de alta resolución permiten obtener señales con bajo nivel de ruido incluso en mediciones de alto ancho de banda.

Además, la serie ofrece impedancias de entrada de 1 MΩ y 50 Ω, que se pueden ajustar según los requisitos de medición para garantizar una adaptación de impedancia óptima. La función de búsqueda encuentra rápidamente las señales que coinciden con las condiciones de la prueba. La función de marcado del cursor permite a los usuarios leer claramente los datos de voltaje (o corriente), tiempo y delta de cada punto de medición. La función indicadora muestra el rango de medición en la sección correspondiente de la forma de onda.
