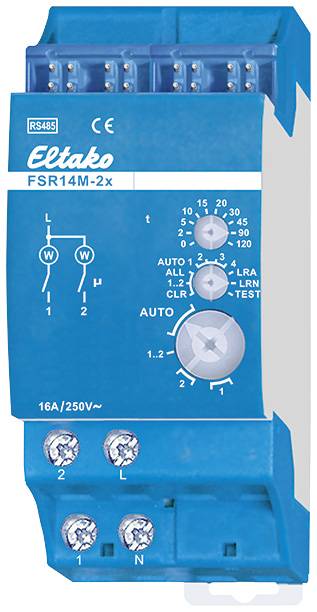

FSR14M-2x Eltako RS485 Actuador de conmutación de bus Bastidor, estante Capacidad de conmutación (máx.) 2000 W

Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
93 Unidad(es)

Vendido y enviado por  Conrad Electronic

Número
Total (75,62 € / Unidad)
75,62 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Especificaciones técnicas

  • Sistema de autobuses radio autobús
Tipo de producto

Actuador de conmutación de bus

serie

Eltako

Max. Capacidad de conmutación

2000 W

IP20

Tensión de servicio

12 V

Tipo de montaje

Bastidor, estante

2000 W

Transferencia de datos (Smart Home)

RS485

Estación base

No necesaria, opcional para acceso remoto

Intercambio de datos

Bidireccional

n.rel.

Corriente de conmutación (máx.)

16 A

DRA (DIN-rail adaptor)

16 A

0.9 W

2000 W

12-12 V

FALSE

TRUE

FALSE

2000 W

TRUE

2

2

16 A

None

FALSE

TRUE

FALSE

FALSE

IP20

FALSE

TRUE

FALSE

TRUE

TRUE

600 W

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2637526 FSR14M-2x Eltako RS485 Actuador de conmutación de bus Bastidor, estante Capacidad de conmutación (máx.) 2000 W

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2637526 FSR14M-2x Eltako RS485 Actuador de conmutación de bus Bastidor, estante Capacidad de conmutación (máx.) 2000 W

Descripción

Relé de conmutación por impulsos con 2 canales y medición de potencia activa. Contacto normalmente abierto 1+1, no libre de potencial, 16A/250V CA, lámparas LED de 230V de hasta 600W, lámparas incandescentes de 2000W. Bidireccional. El consumo de energía en modo de espera es de tan solo 0,1 vatios. Dispositivo modular para montaje en riel de montaje DIN-EN 60715 TH35. 2 unidades de división = 36 mm de ancho, 58 mm de profundidad. Conexión al bus Eltako RS485. Cableado cruzado del bus y la fuente de alimentación mediante puente. La potencia instantánea se mide por separado para cada canal y se transmite al bus, por ejemplo, para su envío a un ordenador externo, y también se envía a la red de radio a través del FAM14. La corriente máxima resultante de la suma de ambos contactos es de 16 A, por lo tanto, se requiere un fusible en L con una capacidad máxima de 16 A. La conmutación de contactos por cruce por cero protege los contactos y las lámparas. El estado de conmutación se mantiene incluso si falla la tensión de alimentación. Cuando se restablece la tensión de alimentación, el sistema se apaga de una manera predecible. Los canales pueden programarse de forma independiente como canales ES y/o ER. Control de escenas: Mediante una de las cuatro señales de control de un interruptor basculante doble programado como interruptor de escena, se pueden encender o apagar varios canales de una o más unidades FSR14M-2x para una escena. Las órdenes centrales desde el PC se envían mediante el software de visualización y control de radio del edificio GFVS. Para ello, programe uno o más dispositivos FSR14M-2x en el PC. Los interruptores giratorios se utilizan para programar los pulsadores y, si es necesario, para probar los dos canales. Para un funcionamiento normal, los interruptores giratorios central e inferior se colocan en la posición AUTO. El interruptor giratorio superior se utiliza para ajustar el tiempo EW (0-120 segundos) para los relés o el tiempo RV (0-120 minutos) para los interruptores de impulso, si fuera necesario, para todos los canales. Al programar los sensores inalámbricos de movimiento y brillo para la calefacción por suelo radiante (maestro) y/o la calefacción por suelo radiante (esclavo), se utiliza el interruptor giratorio superior para seleccionar cada canal por separado. Se establece el umbral de conmutación, que determina cuándo se enciende o se apaga la iluminación. Ajuste la configuración del interruptor giratorio superior según las instrucciones de funcionamiento. Cuando se programan los sensores de brillo inalámbricos, el umbral de conmutación se ajusta por separado para cada canal mediante el interruptor giratorio superior, momento en el que la iluminación se enciende o se apaga en función del brillo (desde aproximadamente 0 lux en la posición 0 hasta aproximadamente 50 lux en la posición 120). Se establece una histéresis de aproximadamente 300 lux entre el encendido y el apagado. Cualquier ajuste adicional de tiempo para RV será ignorado. Solo se puede programar un sistema de calefacción por suelo radiante (principal) o un sistema de calefacción frontal por canal. Sin embargo, un FBH (Maestro) o FAH puede configurarse en múltiples canales. Cuando se programan los contactos inalámbricos para ventanas y puertas FTK o los sensores de manija de ventana FFG7B, se pueden configurar diferentes funciones usando el interruptor giratorio central en las posiciones AUTO 1 a AUTO 4 y se pueden vincular un máximo de 116 dispositivos FTK: AUTO 1 = ventana cerrada, entonces salida activa. AUTO 2 = Ventana abierta, luego salida activa. En los ajustes AUTO 3 y AUTO 4, los FTK aprendidos en un canal se vinculan automáticamente. En el modo AUTO 3, todos los contactos FTK deben estar cerrados para que el contacto de trabajo se cierre (por ejemplo, para el control del clima). En el modo AUTO 4, basta con que el interruptor FTK esté abierto para cerrar el contacto de trabajo (por ejemplo, para la notificación de alarma o para encender la alimentación de una campana extractora). Se puede programar uno o más FTK en varios canales para que cada FTK pueda realizar diferentes funciones simultáneamente. Tras un corte de energía, la conexión se restablece mediante una nueva señal del FTK o con el siguiente mensaje de estado después de 15 minutos. Cualquier ajuste adicional de tiempo para RV será ignorado. Funciona con detectores de humo o sensores de agua inalámbricos FRW según las instrucciones de funcionamiento. El LED situado debajo del interruptor giratorio superior acompaña el proceso de aprendizaje según Las instrucciones de funcionamiento y los comandos de control se muestran durante el funcionamiento mediante un breve parpadeo.
