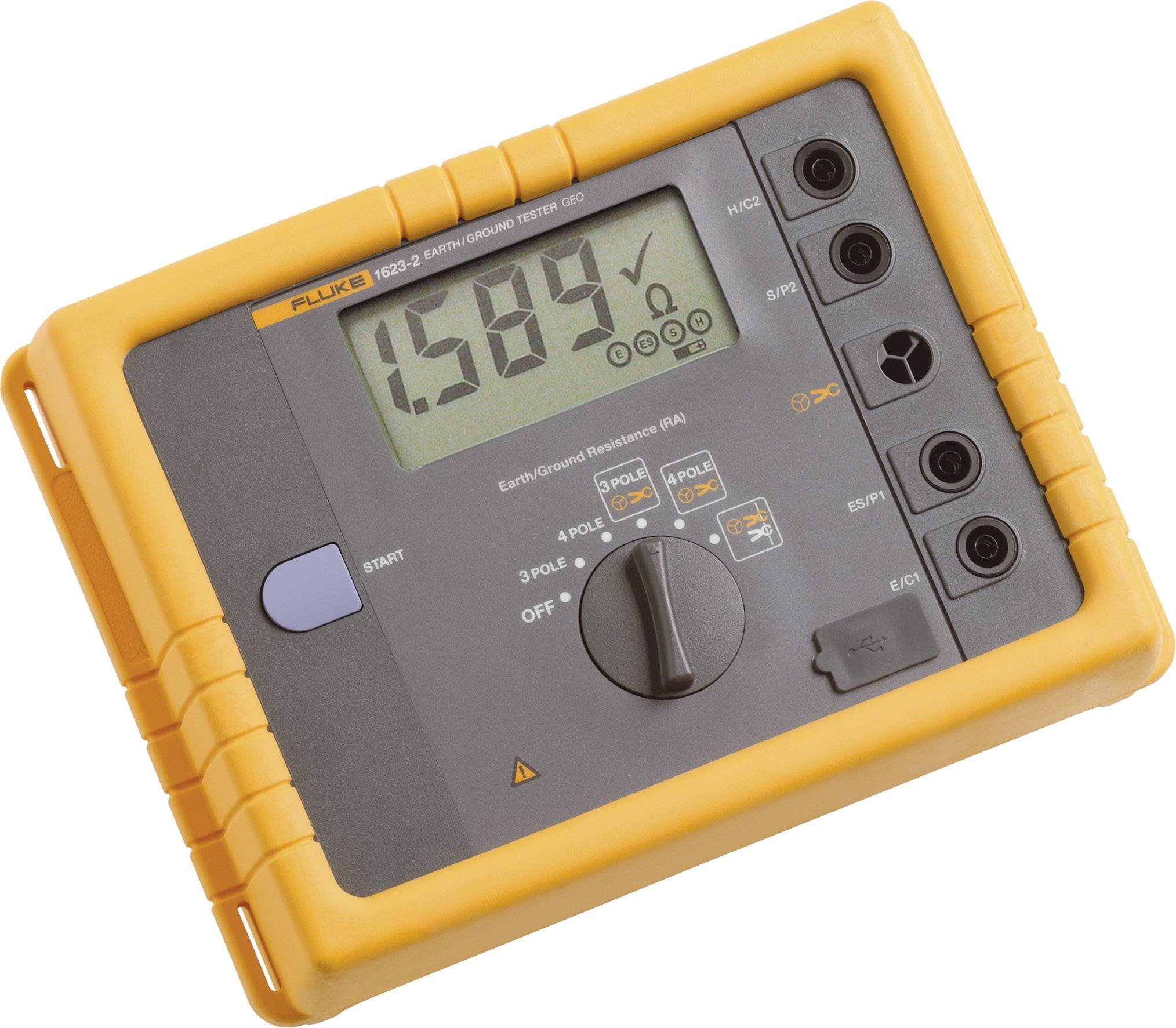

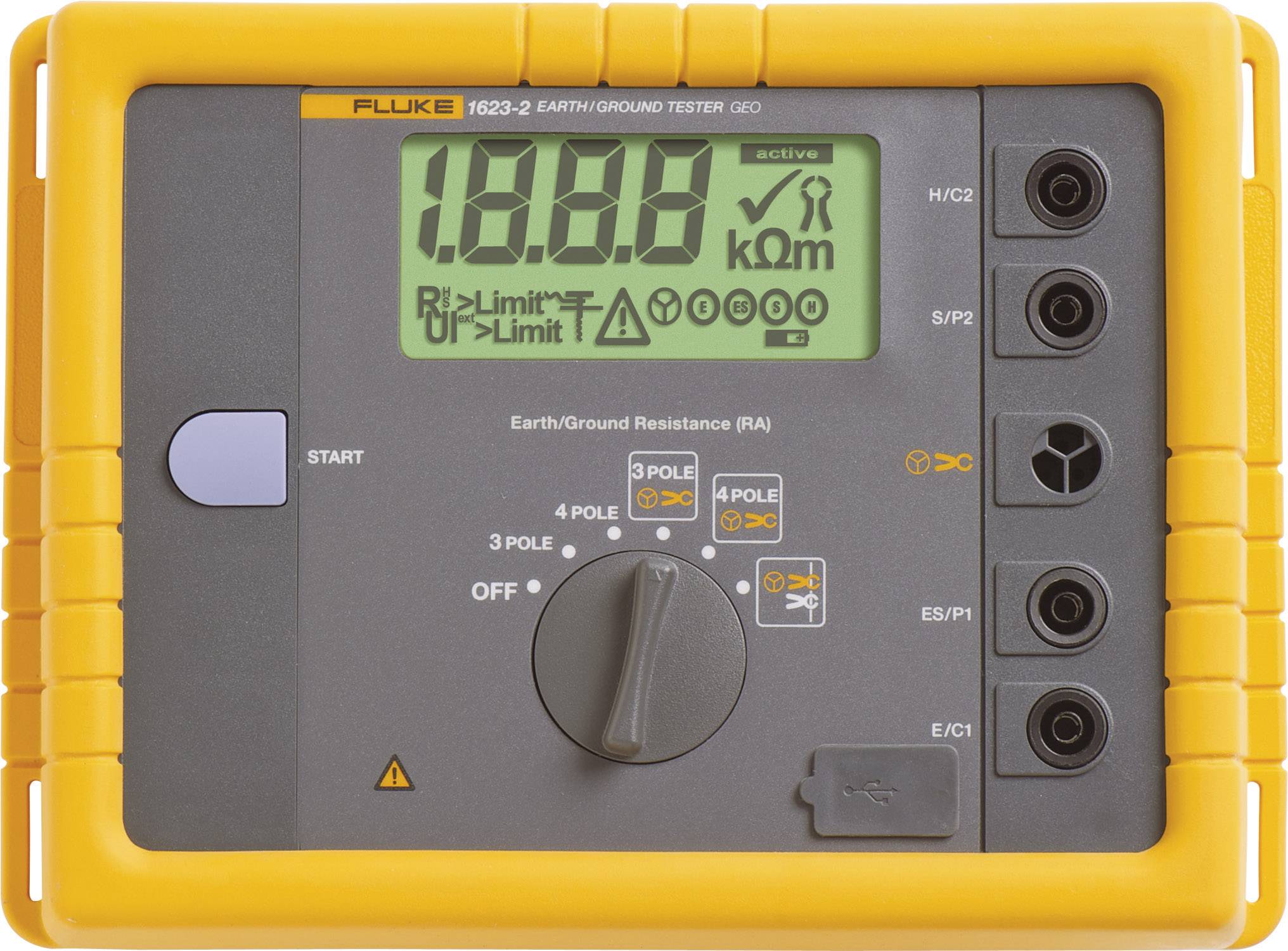

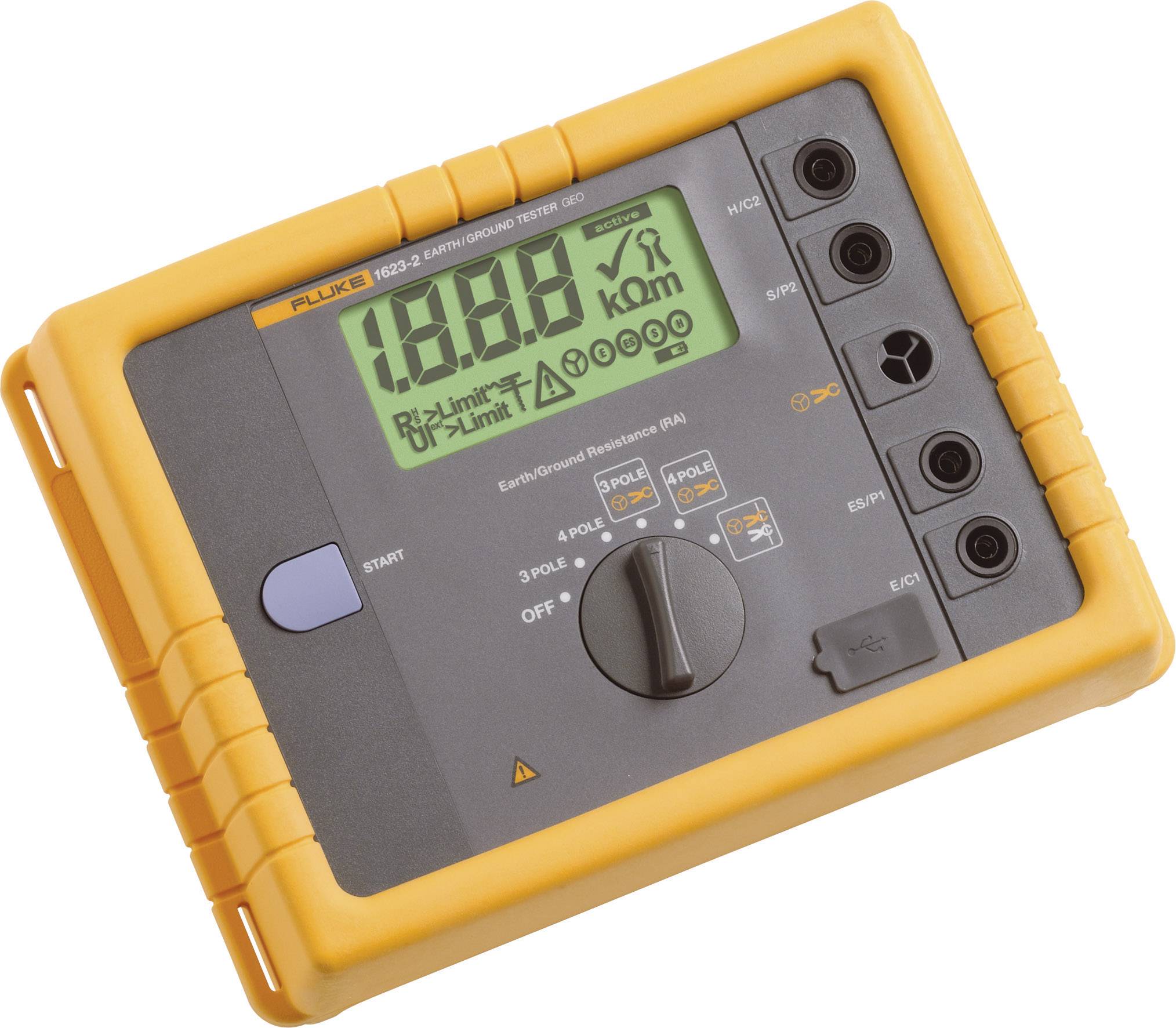

Fluke 1623-2 Medidor de resistencia contra tierra Calibrado según (DAkkS)

Los comprobadores de puesta a tierra como el Fluke 1623-2 son herramientas indispensables para la resolución de problemas. Ayudan a maximizar la disponibilidad del sistema y reducen el riesgo de descarga eléctrica para los usuarios. Si las corrientes de falla no encuentran su camino a tierra a través de un sistema de puesta a tierra diseñado y mantenido adecuadamente, seguirán caminos no deseados y también pueden tomar el camino a través del cuerpo humano.

Si no se conecta a tierra correctamente, también aumenta la probabilidad de mal funcionamiento. Sin un sistema de conexión a tierra eficiente, los equipos eléctricos pueden sufrir fallas en los instrumentos, problemas de distorsión y factor de potencia, y una variedad de fallas intermitentes. Los estudios muestran que el 25% de los problemas de calidad de la energía se deben a una mala conexión a tierra.

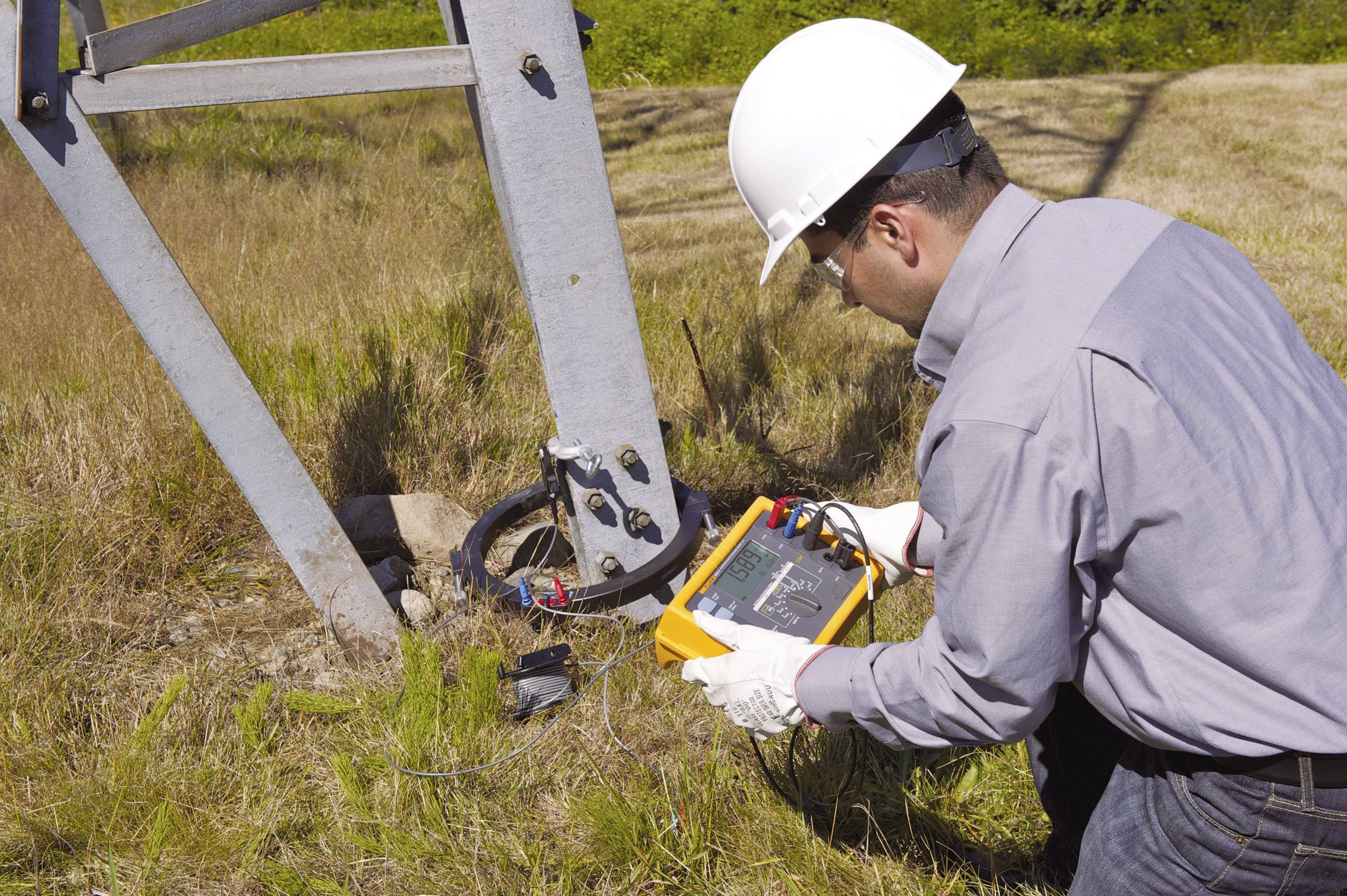

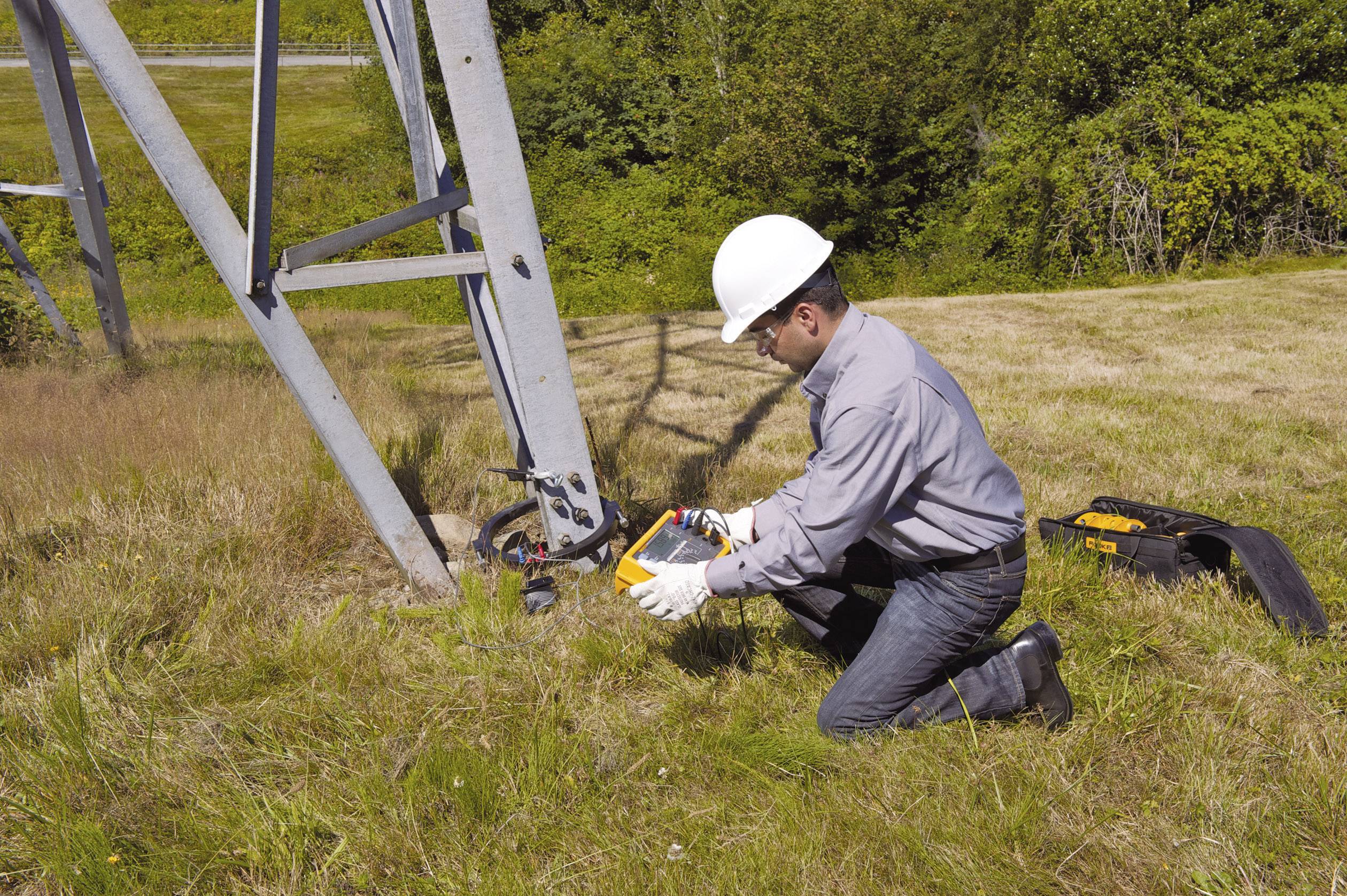

Spießloses VerfahrenEl comprobador de puesta a tierra Fluke 1623-2 es una forma sencilla de medir resistencias de bucle de tierra con pinzas amperimétricas. Con este método de medición, se colocan dos alicates alrededor de la varilla de tierra y se conectan al dispositivo de medición. No se utilizan estacas de puesta a tierra. Se induce un voltaje fijo conocido a través de una de las pinzas y la corriente se mide con la segunda pinza. Luego, el dispositivo de medición determina automáticamente la resistencia del electrodo de tierra profunda. Este método de medición solo se puede utilizar si hay un sistema de puesta a tierra conectado al edificio o estructura que se va a medir. Sin embargo, este es principalmente el caso. Si solo hay un camino de tierra, como es el caso en muchas áreas residenciales, entonces el enfoque sin piedras no produce un valor aceptable. En este caso, la prueba debe realizarse mediante el método de caída de tensión.

No es necesario desconectar las varillas de puesta a tierra para el método sin estacas, de modo que el sistema de puesta a tierra conectado permanezca intacto durante la prueba. Los días de pasar mucho tiempo colocando y conectando picos a cada barra de tierra en la instalación finalmente terminaron. Eso ahorra mucho tiempo. Puede realizar mediciones del suelo en edificios, en postes eléctricos y en cualquier lugar donde no sea posible acceder al suelo.

Das Messgerät mit dem größten FunktionsumfangFluke 1623-2 es un comprobador de tierra exclusivo que puede realizar los cuatro tipos de mediciones de tierra.

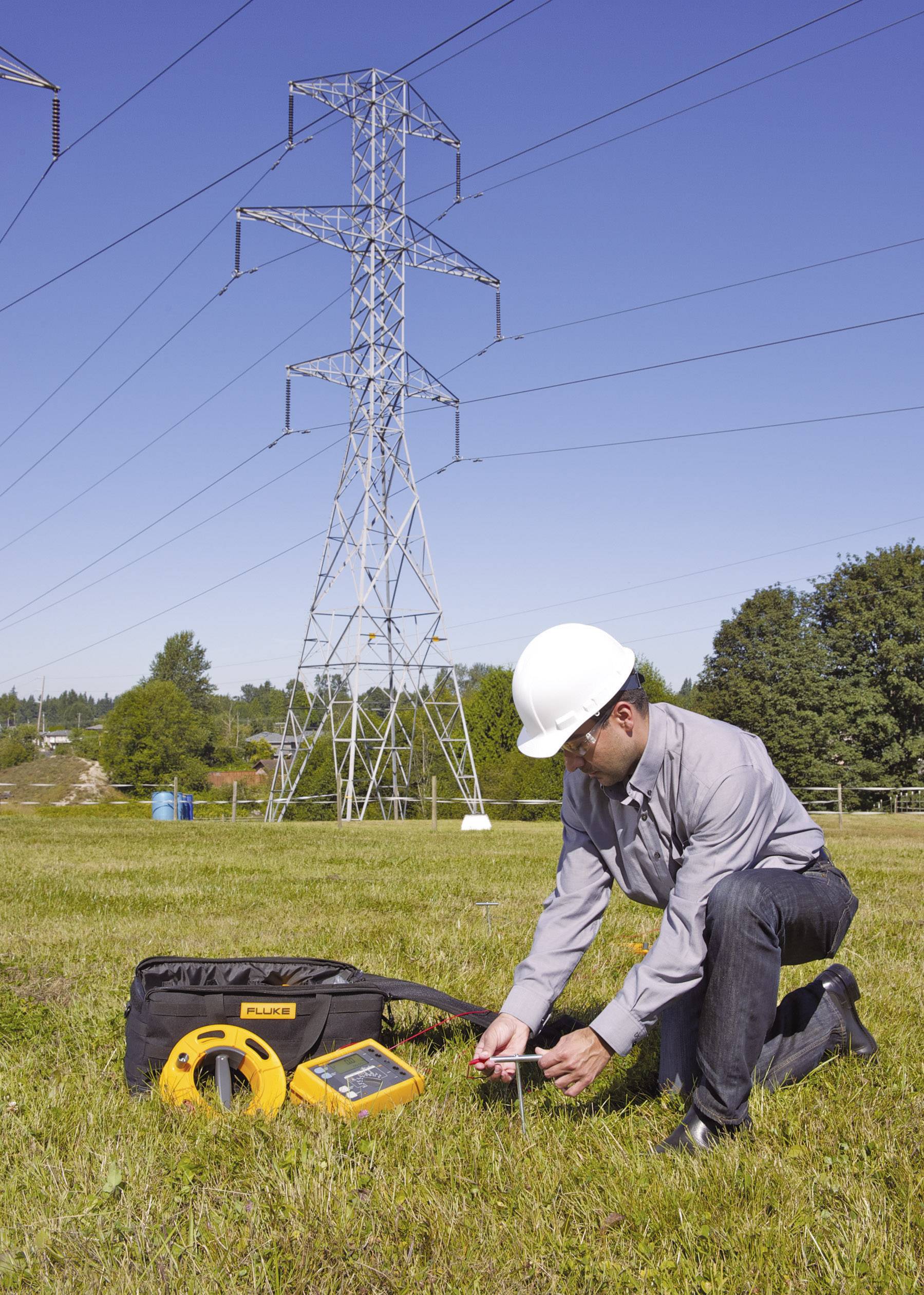

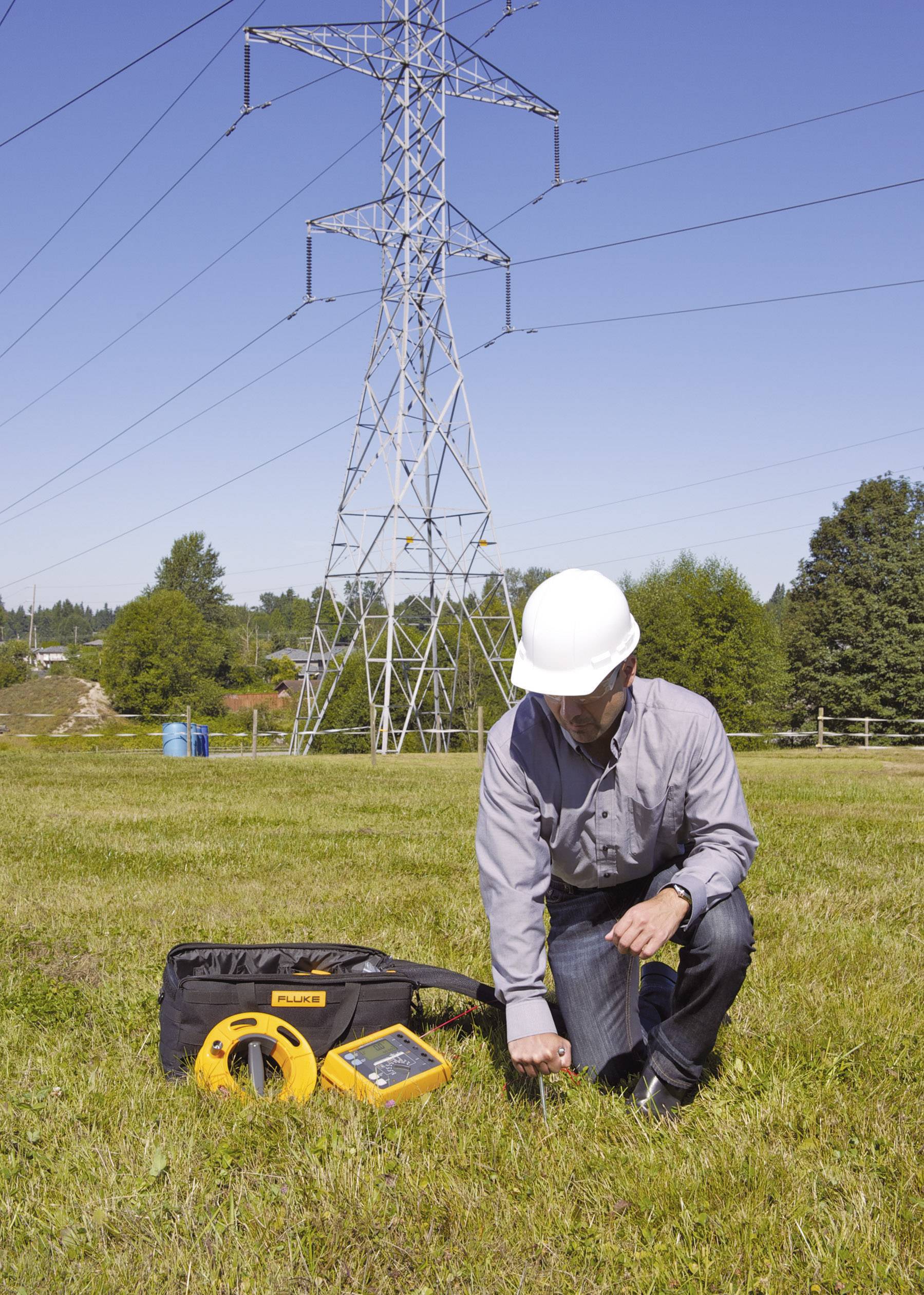

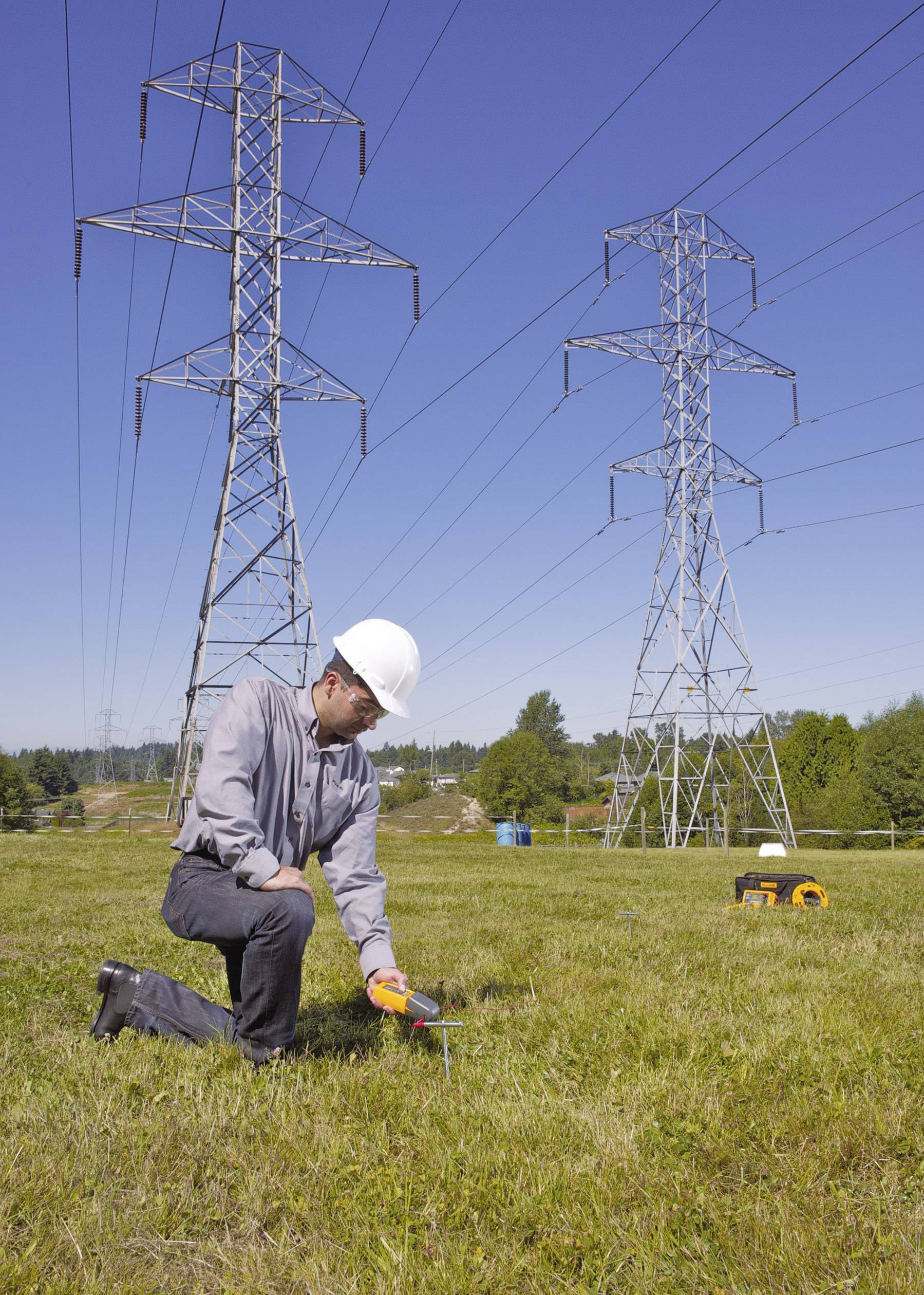

• Método de caída de tensión de 3 y 4 polos (con picos) • Medición de resistencia de tierra de 4 polos (con picos) • Medición selectiva (con un par de alicates y picos) • Medición sin vástago (solo con dos alicates)
