fischertechnik 511938 Robot de 3 ejes con pinzas de agarre 24V Modelo de entrenamiento y simulación
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Características y detalles
Robot de 3 ejes con pinzas de agarre 24V
- Modelo ideal de formación, simulación y demostración para la educación y capacitación, la automatización industrial y la Industria 4.0/digitalización.
- Un modelo de entrenamiento estable y completamente ensamblado.
- El modelo, montado sobre una sólida base de madera, viene empaquetado en una resistente caja de cartón.
- Disponible tanto en voltaje estándar de 9V como en el estándar industrial mundial de 24V.
- ATENCIÓN: Es absolutamente necesario un controlador PLC de 24 V para su funcionamiento.
Especificaciones técnicas
- Entradas digitales: 8
- Salidas de 24 V: 8
- Tipo de producto
Modelo de entrenamiento y simulación
- Modelo
Robot de 3 ejes con pinzas de agarre 24V
- Tensión de servicio
24 V
Documentos y descargas
Ficha técnica
Ficha técnica 2861952 fischertechnik 511938 Robot de 3 ejes con pinzas de agarre 24V Modelo de entrenamiento y simulación
Ficha técnica 2861952 fischertechnik 511938 Robot de 3 ejes con pinzas de agarre 24V Modelo de entrenamiento y simulación
Ficha técnica 2861952 fischertechnik 511938 Robot de 3 ejes con pinzas de agarre 24V Modelo de entrenamiento y simulación
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2861952 fischertechnik 511938 Robot de 3 ejes con pinzas de agarre 24V Modelo de entrenamiento y simulación
Descripción

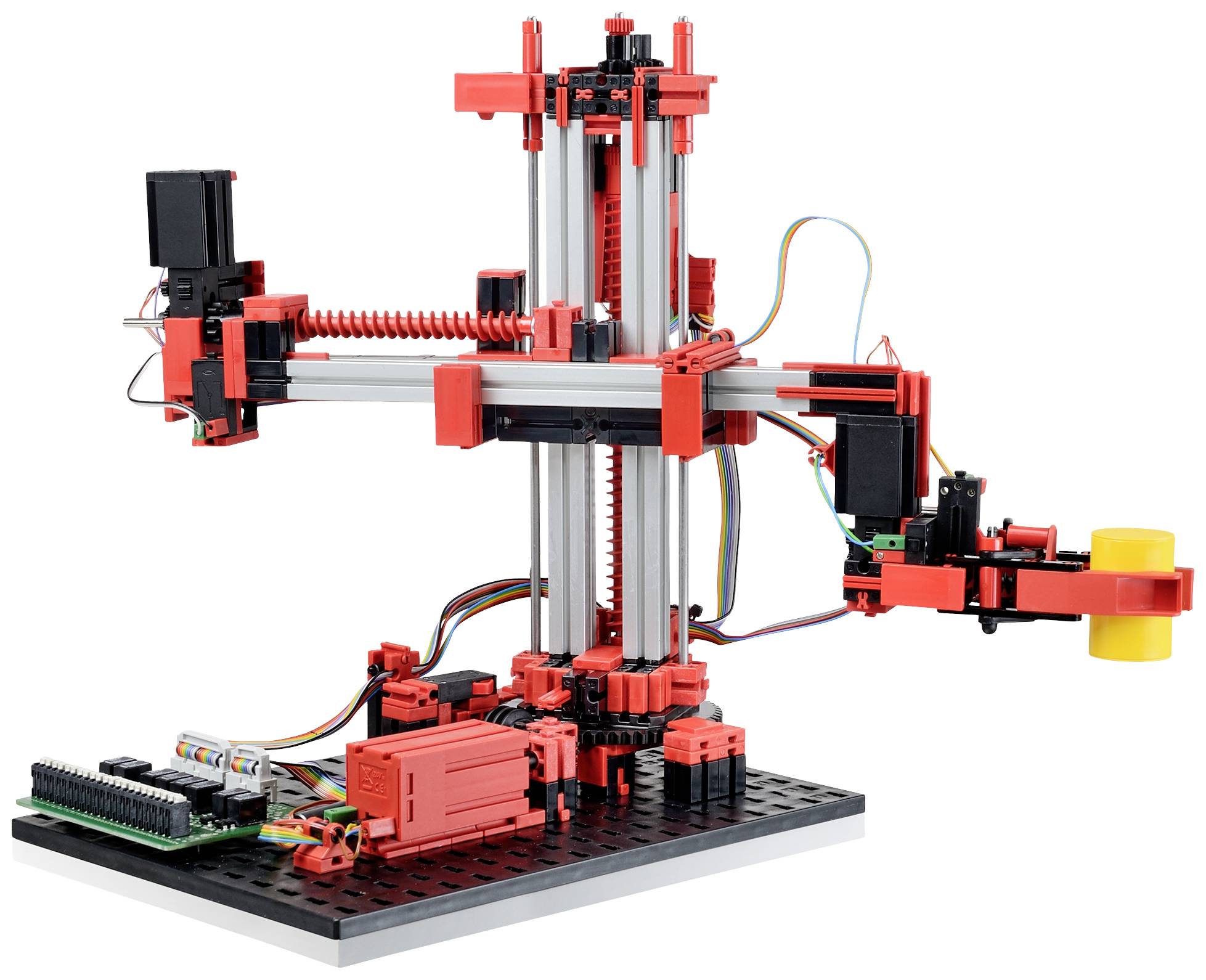

El robot de 3 ejes con pinza posiciona las piezas de trabajo de forma rápida y precisa en el espacio tridimensional. Grados de libertad: Eje 1: rotación de 180°, Eje 2: avance/retroceso de 90 mm, Eje 3: elevación/descenso de 150 mm. Este modelo es ideal para combinar con los modelos de entrenamiento «Cinta transportadora», «Punzonadora» y «Línea de producción incremental».

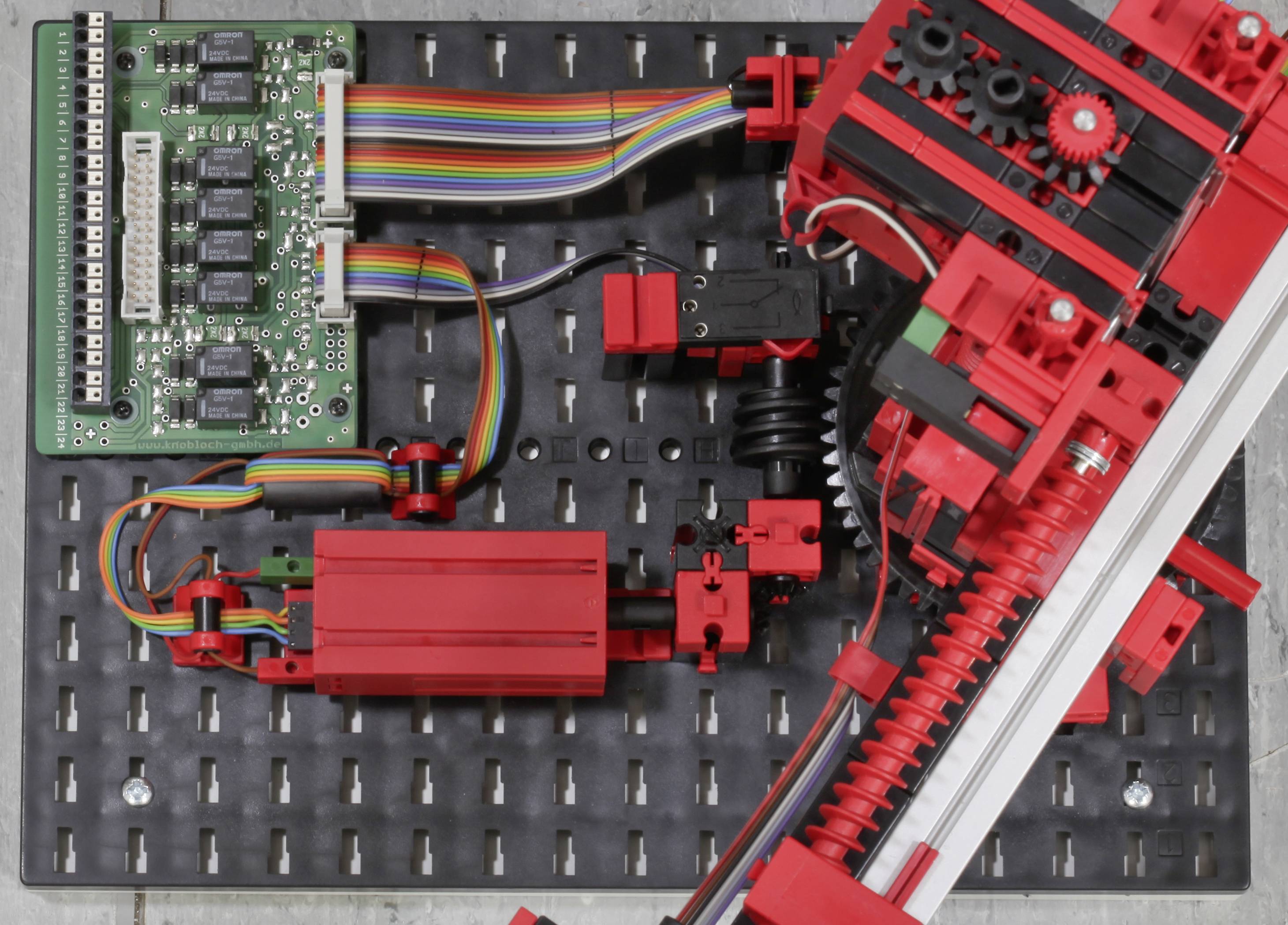

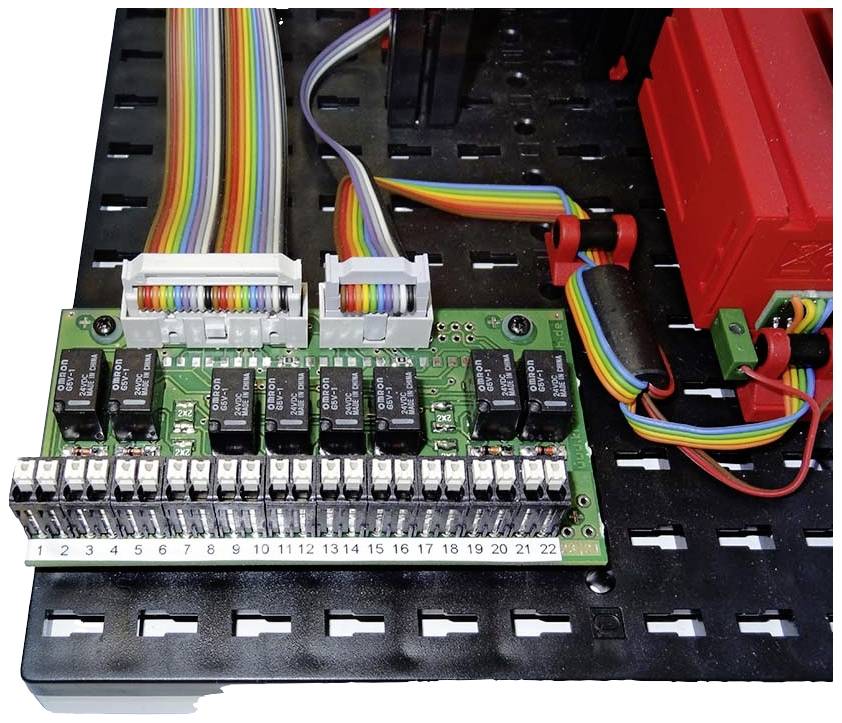

Conexión al control PLC: El modelo dispone de una placa de circuitos con relés para invertir el sentido de giro de los motores. Todas las entradas y salidas están conectadas tanto a conectores de 26 pines (paso de 2,54 mm) como a bloques de terminales de inserción.
Este texto es el resultado de una traducción automática.
Conexión al control PLC: El modelo dispone de una placa de circuitos con relés para invertir el sentido de giro de los motores. Todas las entradas y salidas están conectadas tanto a conectores de 26 pines (paso de 2,54 mm) como a bloques de terminales de inserción.
Este texto es el resultado de una traducción automática.
Volumen de suministro
- 2 motores XS (motor de CC)
- 2 motores con codificador (motor de CC con codificador magnético)
- 4 pulsadores (interruptores de límite)
Observaciones
Materiales didácticos adicionales:
El innovador material didáctico fischertechnik le ayuda a transmitir de forma práctica los conocimientos técnicos y a acercarlos a sus alumnos, estudiantes o aprendices. El folleto didáctico que acompaña al material, junto con recursos para el profesor, ofrece modelos ilustrativos y actividades para una rápida preparación de las clases. Incluye problemas con sus soluciones, hojas de trabajo y fichas reproducibles. El material didáctico está disponible para su descarga gratuita en el portal de aprendizaje electrónico.
Requisitos del sistema
- Control SPS
