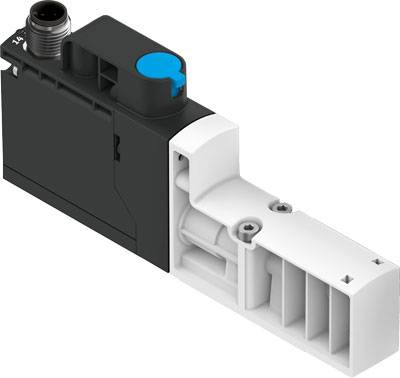

FESTO Válvula magnética 8066574 VSVA-BT-M32CS2-MS-A2-1T1L-PZ 24 V G 1/8 1 UD(S).

FESTO Válvula magnética 8066574 VSVA-BT-M32CS2-MS-A2-1T1L-PZ 24 V G 1/8 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Mar. 10/11
Vendido y enviado por  Conrad Electronic
Número
Total (409,00 € / Unidad)
409,00 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Ancho de instalación: 18 mm
  • Tipo de montaje: en placa de conexión
  • Tipo de funcionamiento: eléctrico
  • Presión de funcionamiento: 3 - 10 bar
  • Presión de funcionamiento MPa: 0,3 - 1 MPa
  • Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
  • Principio de sellado: suave
  • Posición de montaje deseada
  • Ciclo de trabajo: 1
  • Conexión eléctrica: Enchufe
  • Anulación manual: ninguna
  • Nota relativa al medio de operación y control: No es posible el funcionamiento lubricado.
  • Diseño constructivo: asiento de placa
  • Clase de resistencia a la corrosión KBK: 0 - sin corrosión
  • Pulso de prueba negativo máximo para 1 señal: 1200 µs
  • Pulso de prueba positivo máximo con señal 0: 2000 µs
  • Temperatura media: -5 - 50 °C
  • Tensión nominal de funcionamiento CC: 24 V
  • Caudal nominal normal: 125 l/min
  • Caudal nominal normal para la ventilación: 125 l/min
  • Conexión neumática 2: G1/8
  • Conexión neumática 4: G1/8
  • Peso del producto: 110 g
  • Tipo de retorno: resorte mecánico - resorte neumático
  • Función del elemento de conmutación: Normalmente abierto
  • Consulta de la posición del interruptor: mediante interruptor de presión, estado ventilado
  • Resistencia a los golpes: Ensayo de choque con grado de severidad 2 según FN 942017-5 y EN 60068-2-27.
  • Tipo de seguridad: IP65
  • Resistencia a la fatiga: Ensayo de uso en transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6.
  • Indicador de estado de la señal: LED amarillo, control de válvula - LED verde, interruptor de presión, estado de ventilación
  • Especificaciones de la bobina: 24 V CC: 1,6 W
  • Tipo de control: precontrolado
  • Control del suministro de aire: interno
  • Medio de control: Aire comprimido según ISO 8573-1:2010 [7:4:4]
  • Dirección del flujo: irreversible
  • Cobertura: cobertura negativa
  • Temperatura ambiente: -5 - 50 °C
  • Función de la válvula: monoestable cerrada 3/2
  • Material de sellado: HNBR - NBR
  • Material de la vivienda: reforzado con PA
  • Material del tornillo: Acero galvanizado
  • Nota sobre el material: Cumple con la normativa RoHS.
  • Fluctuaciones de voltaje permitidas: +/- 10%
Tipo de producto

Válvula magnética

Tensión de servicio

24 V

Presión de servicio (máx.)

10 bar

Material de la carcasa

PA

conexión

G 1/8

Medio operativa

Aire comprimido según ISO 8573-1:2010 [7:4:4]

operativo

-5 °C (min)

Rango de temperatura de los medios de comunicación

-5 hasta +50 °C

Fabricante de la pieza.

8066574

Presión de servicio (mín.)

3 bar

Min temperatura de funcionamiento.

-5 °C

operación

Eléctrico

Material de la junta

HNBR

NBR

Máx. Flujo

125 l/min

función

3/2 cerrada monoestable

Peso

110 g

Máx., La temperatura media

+50 °C

min temperatura del medio.

-5 °C

medio

Aire comprimido

características especiales

Accionado eléctricamente

Anchura

18 mm

Valor de QNn

125 l/min

IP65

Máx. Temperatura ambiente

+50 °C

min Temperatura ambiente.

-5 °C

Documentos y descargas

Ficha técnica

Ficha técnica 2801398 FESTO Válvula magnética 8066574 VSVA-BT-M32CS2-MS-A2-1T1L-PZ 24 V G 1/8 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2801398 FESTO Válvula magnética 8066574 VSVA-BT-M32CS2-MS-A2-1T1L-PZ 24 V G 1/8 1 UD(S).

Descripción

Válvula solenoide VSVA-BT-M32CS2-MS-A2-1T1L-PZ, función de la válvula = 3/2 cerrada, monoestable, tipo de accionamiento = eléctrico, ancho = 18 mm, caudal nominal = 125 l/min, caudal nominal (purga) = 125 l/min

Este texto es el resultado de una traducción automática.

Observaciones

El valor kv indica el caudal de agua que pasa por una válvula en litros por minuto, a una presión de casi 1 bar y a una temperatura de agua de entre 5 y 30 °C. El valor de QNn es la medida de gases en litros por minuto.
