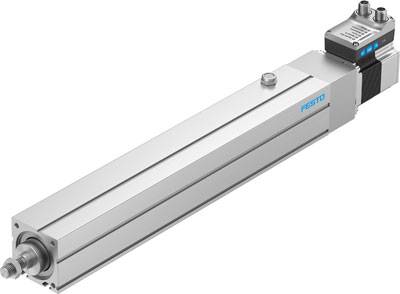

Similar a la imagen
FESTO Unidad de electrocilindro EPCS-BS-60-300-12P-A-ST-M-H1-PLK-AA 8118301 Longitud de la carrera de recorrido 300 mm F
Tipo de producto
Unidad de electrocilindro
Longitud de la carrera de recorrido
300 mm
Corriente nominal: redondeada
5.3 A
Velocidad (máx.)
0.22 m/s
Tensión nominal
24 V
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
1121,85 €
3
2% = 82,11 €
1094,48 €
5
3% = 191,25 €
1083,60 €
10
4% = 455,50 €
1076,30 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (1121,85 € / Unidad)
1121,85 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Número de salidas lógicas digitales de 24 V CC: 2
- Número de entradas lógicas digitales: 2
- Pantalla: LED
- Rango de funcionamiento de la entrada lógica: 24 V
- Tamaño: 60
- Tipo de montaje: con rosca interna - con accesorios
- Indicador de disponibilidad operativa: LED
- Masa móvil a 0 mm de carrera: 305 g
- Características de las salidas lógicas digitales: no están aisladas galvánicamente - configurables
- Características de entrada lógica: no está aislado galvánicamente - configurable
- Posición de montaje deseada
- Ciclo de trabajo: 1
- Incremento de peso por cada 10 mm de recorrido: 69 g
- Peso base con carrera de 0 mm: 2294 g
- Nota sobre la temperatura ambiente: Por encima de una temperatura ambiente de 30 °C, debe observarse una reducción de potencia del 2 % por cada grado Kelvin.
- Carrera: 300 mm
- Reserva de carrera: 0 mm
- IO-Link, Número de puertos: 1
- IO-Link, almacenamiento de datos requerido: 500 bytes
- IO-Link, modo de comunicación: COM3 (230,4 kBaud)
- IO-Link, tiempo de ciclo mínimo: 1 ms
- IO-Link, tipo de puerto: A
- IO-Link, protocolo: Dispositivo V 1.1
- IO-Link, ancho de datos de procesamiento ENTRADA: 2 bytes
- IO-Link, ancho de datos de procesamiento SALIDA: 2 bytes
- IO-Link, contenido de datos de procesamiento ENTRADA: 1 bit (estado del dispositivo) - 1 bit (movimiento de estado) - 1 bit (estado de entrada) - 1 bit (estado de salida)
- IO-Link, contenido de datos de procesamiento SALIDA: 1 bit (entrada) - 1 bit (salida) - 1 bit (error de salida)
- IO-Link, contenido de datos de servicio ENTRADA: Fuerza de 32 bits - Posición de 32 bits - Velocidad de 32 bits
- Compatibilidad con IO-Link y modo SIO: sí
- Clase de protección de aislamiento: B
- Marca KC: KC-EMC
- Extremo de la varilla del pistón: rosca externa
- Rosca de la varilla del pistón: M12x1.25
- Diseño: Cilindro eléctrico con accionamiento por husillo de bolas y accionamiento integrado.
- Clase de resistencia a la corrosión KBK: 0 - sin corrosión
- Cumplimiento de LABS: VDMA24364 Zona III
- Temperatura de almacenamiento: -20 - 60 °C
- Interfaz lógica, tipo de conexión: enchufe
- Interfaz lógica, diagrama de conexión: 992264
- Interfaz lógica, tecnología de conexión: M12x1, codificación A según EN 61076-2-101
- Interfaz lógica, número de polos/cables: 8
- Máx. Longitud del cable: 20 m para funcionamiento con IO-Link - 15 m para salidas - 15 m para entradas
- Máx. Momento máximo: 0 Nm
- Máx. Momento My: 6,4 Nm
- Máx. Momento Mz: 6.4 Nuevo Méjico
- Máx. Fuerza radial en el eje de transmisión: 230 N
- Máx. Consumo: 5300 mA
- Máx. Ángulo de rotación de la varilla del pistón +/-: 1 grado
- Máx. Fuerza de avance Fx: 375 N
- Corriente máxima de las salidas lógicas digitales: 100 mA
- Máx. Aceleración: 5 m/s²
- Máx. Velocidad: 0,22 m/s
- Tipo de motor: Motor paso a paso
- Tensión nominal CC: 24 V
- Corriente nominal: 5,3 A
- Interfaz de parámetros: IO-Link - interfaz de usuario
- Peso del producto: 4364 g
- Referencia: Bloque de parada fijo negativo - Bloque de parada fijo positivo - Interruptor de referencia
- Humedad relativa: 0 - 90% - sin condensación
- Reproducción inversa: 100 µm
- Carga útil recomendada, horizontal: 56 kg
- Carga útil recomendada, vertical: 18 kg
- Codificador de posición del rotor: Codificador absoluto de una sola vuelta
- Resolución del sensor de posición del rotor: 16 bits
- Principio de medición del sensor de posición del rotor: magnético
- Salidas lógicas de conmutación: PNP (conmutación positiva) - NPN (conmutación negativa)
- Entradas lógicas de conmutación: PNP (conmutación positiva) - NPN (conmutación negativa)
- Resistencia a los golpes: Ensayo de choque con grado de severidad 1 según FN 942017-5 y EN 60068-2-27.
- Tipo de seguridad: IP40
- Resistencia a la fatiga: Ensayo de uso en transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6.
- Fuente de alimentación, tipo de conexión: enchufe
- Fuente de alimentación, tecnología de conexión: M12x1, con codificación T según EN 61076-2-111
- Fuente de alimentación, número de polos/cables: 4
- Especificación de entrada lógica: basada en IEC 61131-2, tipo 1
- Diámetro del husillo: 12 mm
- Paso del husillo: 12 mm/rev
- Tipo de husillo: Accionamiento por husillo de bolas
- Marca UKCA, véase la declaración de conformidad: cumple con la normativa británica de compatibilidad electromagnética (CEM) y con la normativa británica de seguridad y salud ocupacional (RoHS).
- Temperatura ambiente: 0 - 50 °C
- Dispositivo/guía antirrotación: guiado deslizante
- Material de la carcasa: aleación de aluminio forjado, anodizado deslizante
- Material de la varilla del pistón: acero inoxidable de alta aleación
- Material del husillo: Acero para rodamientos
- Material de la tuerca del husillo: Acero
- Nota sobre el material: Cumple con la normativa RoHS.
- Repetibilidad: ±0,02 mm
- Fluctuaciones de voltaje permitidas: +/- 15%
- Aprobación: Marca RCM
- Características adicionales: Interfaz de usuario - Detección de posición final integrada
- Recargo trasladado Masa por carrera de 10 mm: 6,5 g
- Tipo de producto
Unidad de electrocilindro
- Corriente nominal
5.3 A
- Longitud de la carrera de recorrido
300 mm
- Corriente nominal: redondeada
5.3 A
- Velocidad (máx.)
0.22 m/s
- Tensión nominal
24 V
- Fuerza propulsora
375 N
- Fabricante de la pieza.
8118301
- tipo
EPCS-BS-60-300-12P-A-ST-M-H1-PLK-AA
- Tamaño de diseño
60
- operativo
0 °C (min)
- Min temperatura de funcionamiento.
0 °C
- Consumo de corriente
5300 mA
- Máx. Temperatura
50 °C
- min temperatura.
0 °C
- Máx. Temperatura ambiente
+50 °C
- min Temperatura ambiente.
0 °C
- Rosca de las bielas
M12 x 1.25
- Peso
4364 g
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2803414 FESTO Unidad de electrocilindro EPCS-BS-60-300-12P-A-ST-M-H1-PLK-AA 8118301 Longitud de la carrera de recorrido 300 mm F
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2803414 FESTO Unidad de electrocilindro EPCS-BS-60-300-12P-A-ST-M-H1-PLK-AA 8118301 Longitud de la carrera de recorrido 300 mm F
Descripción
Unidad de cilindro eléctrico EPCS-BS-60-300-12P-A-ST-M-H1-PLK-AA, tamaño=60, carrera=300 mm, reserva de carrera=0 mm, rosca del vástago del pistón=M12x1.25, juego reversible=100 µm
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
