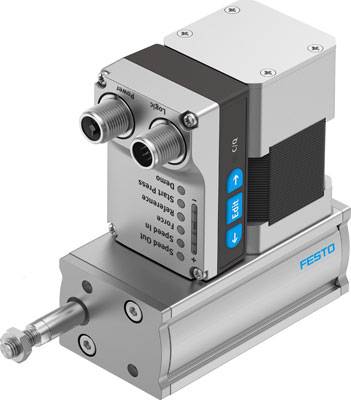

Similar a la imagen

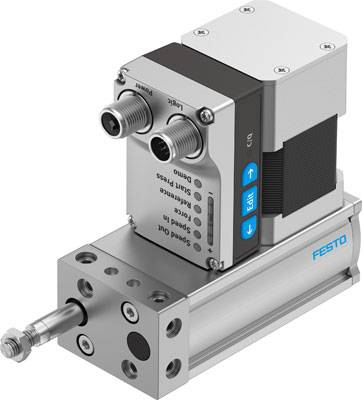

FESTO Unidad de electrocilindro EPCE-TB-45-30-FL-MF-ST-M-H1-PLK-AA 8101545 Longitud de la carrera de recorrido 30 mm Fue
Tipo de producto
Unidad de electrocilindro
Longitud de la carrera de recorrido
30 mm
Corriente nominal: redondeada
3 A
Velocidad (máx.)
0.44 m/s
Tensión nominal
24 V
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
617,65 €
3
2% = 45,21 €
602,58 €
5
3% = 105,30 €
596,59 €
10
4% = 250,80 €
592,57 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (617,65 € / Unidad)
617,65 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Diámetro efectivo del piñón de transmisión: 10,18 mm
- Número de salidas lógicas digitales de 24 V CC: 2
- Número de entradas lógicas digitales: 2
- Pantalla: LED
- Rango de funcionamiento de la entrada lógica: 24 V
- Energía de impacto en las posiciones finales: 0,003 J
- Talla: 45
- Tipo de montaje: con orificio pasante - con rosca interna - con manguito de centrado - con accesorios
- Indicador de disponibilidad operativa: LED
- Masa móvil a 0 mm de carrera: 87 g
- Características de las salidas lógicas digitales: no están aisladas galvánicamente - configurables
- Características de entrada lógica: no está aislado galvánicamente - configurable
- Posición de montaje deseada
- Ciclo de trabajo: 1
- Incremento de peso por cada 10 mm de recorrido: 29 g
- Peso base con carrera de 0 mm: 807 g
- Nota sobre la temperatura ambiente: Por encima de una temperatura ambiente de 30 °C, debe observarse una reducción de potencia del 2 % por cada grado Kelvin.
- Carrera: 30 mm
- Reserva de carrera: 0 mm
- IO-Link, tecnología de conexión: conector
- IO-Link, Número de puertos: 1
- IO-Link, almacenamiento de datos requerido: 500 bytes
- IO-Link, modo de comunicación: COM3 (230,4 kBaud)
- IO-Link, tiempo de ciclo mínimo: 1 ms
- IO-Link, tipo de puerto: A
- IO-Link, protocolo: Dispositivo V 1.1
- IO-Link, ancho de datos de procesamiento ENTRADA: 2 bytes
- IO-Link, ancho de datos de procesamiento SALIDA: 2 bytes
- IO-Link, contenido de datos de procesamiento ENTRADA: 1 bit (estado del dispositivo) - 1 bit (movimiento de estado) - 1 bit (estado de entrada) - 1 bit (estado de salida)
- IO-Link, contenido de datos de procesamiento SALIDA: 1 bit (entrada) - 1 bit (salida) - 1 bit (error de salida)
- IO-Link, contenido de datos de servicio ENTRADA: Fuerza de 32 bits - Posición de 32 bits - Velocidad de 32 bits
- Compatibilidad con IO-Link y modo SIO: sí
- Clase de protección de aislamiento: B
- Marca KC: KC-EMC
- Extremo de la varilla del pistón: rosca externa
- Rosca de la varilla del pistón: M6
- Diseño: con correa dentada - cilindro eléctrico - con accionamiento integrado
- Clase de resistencia a la corrosión KBK: 0 - sin corrosión
- Cumplimiento de LABS: VDMA24364 Zona III
- Temperatura de almacenamiento: -20 - 60 °C
- Interfaz lógica, tipo de conexión: enchufe
- Interfaz lógica, diagrama de conexión: 992264
- Interfaz lógica, tecnología de conexión: M12x1, codificación A según EN 61076-2-101
- Interfaz lógica, número Polos/Venas: 8
- Máx. Longitud del cable: 20 m para funcionamiento con IO-Link - 15 m para salidas - 15 m para entradas
- Máx. Momento máximo: 0 Nm
- Máx. Momento My: 0,4 Nm
- Máx. Momento Mz: 0,4 Nm
- Máx. Consumo: 3000 mA
- Máx. Fuerza de avance Fx: 85 N
- Corriente máxima de las salidas lógicas digitales: 100 mA
- Máx. Aceleración: 9 m/s²
- Máx. Velocidad: 0,44 m/s
- Tipo de motor: Motor paso a paso
- Tensión nominal CC: 24 V
- Corriente nominal: 03:00:00
- Interfaz de parámetros: IO-Link - interfaz de usuario
- Detección de posición: codificador del motor
- Peso del producto: 894 g
- Referencia: Bloque de stop fijo negativo - Bloque de stop fijo positivo
- Humedad relativa: 0 - 90%
- Kilometraje recomendado: 300 km
- Carga útil recomendada, horizontal: 5 kg
- Carga útil recomendada, vertical: 2,5 kg
- Codificador de posición del rotor: Codificador absoluto de una sola vuelta
- Resolución del sensor de posición del rotor: 16 bits
- Principio de medición del sensor de posición del rotor: magnético
- Salidas lógicas de conmutación: PNP (conmutación positiva)
- Entradas lógicas de conmutación: PNP (conmutación positiva)
- Resistencia a los golpes: Ensayo de choque con grado de severidad 1 según FN 942017-5 y EN 60068-2-27.
- Tipo de seguridad: IP40
- Clase de protección III
- Resistencia a la fatiga: Ensayo de uso en transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6.
- Fuente de alimentación, tipo de conexión: enchufe
- Fuente de alimentación, tecnología de conexión: M12x1, con codificación T según EN 61076-2-111
- Fuente de alimentación, número de polos/cables: 4
- Especificación de entrada lógica: basada en IEC 61131-2, tipo 1
- Marca UKCA, véase la declaración de conformidad: cumple con la normativa británica de compatibilidad electromagnética (CEM) y con la normativa británica de seguridad y salud ocupacional (RoHS).
- Temperatura ambiente: 0 - 50 °C
- Dispositivo/guía antirrotación: guiado deslizante
- Velocidad de avance constante: 32 mm/rev
- Intervalo de mantenimiento: Lubricación de por vida
- Material de la tapa: aleación de aluminio anodizado
- Material de la carcasa: aleación de aluminio forjado anodizado
- Material de la varilla del pistón: acero inoxidable de alta aleación
- Material de la correa de distribución: Policloropreno con fibra de vidrio
- Nota sobre el material: Cumple con la normativa RoHS.
- Repetibilidad: ±0,05 mm
- Alargamiento de la correa de distribución: 0,0031
- Paso de la correa de distribución: 2 mm
- Fluctuaciones de voltaje permitidas: +/- 15%
- Aprobación: RCM marca
- Características adicionales: Interfaz de usuario - Detección de posición final integrada
- Masa adicional desplazada por cada carrera de 10 mm: 0,455 g
- Tipo de producto
Unidad de electrocilindro
- Corriente nominal
3 A
- Longitud de la carrera de recorrido
30 mm
- Corriente nominal: redondeada
3 A
- Velocidad (máx.)
0.44 m/s
- Tensión nominal
24 V
- Fuerza propulsora
85 N
- Fabricante de la pieza.
8101545
- tipo
EPCE-TB-45-30-FL-MF-ST-M-H1-PLK-AA
- Tamaño de diseño
45
- Consumo de corriente
3000 mA
- Máx. Temperatura
50 °C
- min temperatura.
0 °C
- Máx. Temperatura ambiente
+50 °C
- min Temperatura ambiente.
0 °C
- Rosca de las bielas
M6
- Peso
894 g
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2803368 FESTO Unidad de electrocilindro EPCE-TB-45-30-FL-MF-ST-M-H1-PLK-AA 8101545 Longitud de la carrera de recorrido 30 mm Fue
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2803368 FESTO Unidad de electrocilindro EPCE-TB-45-30-FL-MF-ST-M-H1-PLK-AA 8101545 Longitud de la carrera de recorrido 30 mm Fue
Descripción
Unidad de cilindro eléctrico EPCE-TB-45-30-FL-MF-ST-M-H1-PLK-AA, piñón de accionamiento, diámetro efectivo = 10,18 mm, tamaño = 45, carrera = 30 mm, reserva de carrera = 0 mm, rosca del vástago del pistón = M6
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
