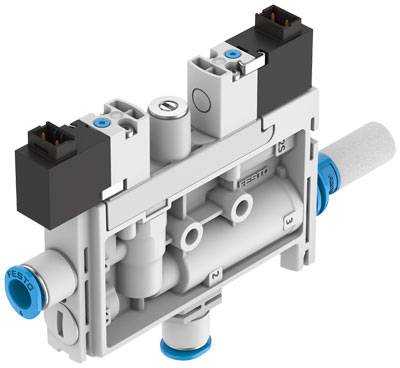

Similar a la imagen
FESTO Tobera de aspiración de vacío OVEL-10-H-15-PQ-VQ6-UA-C-A-B2PNLK-H3 8069572 6 mm Diámetro nominal 0.95 mm Material
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
256,30 €
3
2% = 18,75 €
250,05 €
5
3% = 43,70 €
247,56 €
10
4% = 104,00 €
245,90 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (256,30 € / Unidad)
256,30 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de pantalla: Pantalla LED - 2 dígitos
- Diseño del silenciador: abierto
- Tipo de montaje: con orificio pasante
- Tiempo de ventilación a presión nominal de funcionamiento con pulso de eyección: 1 s
- Presión de funcionamiento: 2 - 7 bar
- Presión de funcionamiento para caudal máximo de aspiración: 4 bar
- Presión de funcionamiento para vacío máximo: 3,8 bar
- Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
- Rango de tensión de funcionamiento CC: 21,6 - 26,4 V
- Rango de tensión de funcionamiento del sensor de CC: 18 - 30 V
- Rango de medición de presión: -1 a 1 bar
- Posición de montaje deseada
- Ciclo de trabajo: 1
- Opciones de configuración: IO-Link - Aprendizaje automático - mediante pantalla y botones
- Característica del eyector: alto vacío - estándar
- Salida de conexión eléctrica, tipo de conexión: cable
- Salida de conexión eléctrica, tecnología de conexión: extremo abierto
- Salida de conexión eléctrica, número de polos/cables: 3
- Salida de conexión eléctrica, función: sensor
- Entrada de conexión eléctrica, tipo de conexión: 2 enchufes
- Entrada de conexión eléctrica, tecnología de conexión: Diagrama de conexión H
- Entrada de conexión eléctrica, número de polos/cables: 2
- Entrada de conexión eléctrica, tipo de montaje: cierre a presión
- Entrada de conexión eléctrica, función: Pulso de eyección - generación de vacío
- Color de la funda del cable: gris
- Finura del filtro: 40 µm
- Funcionamiento manual: sensible al tacto
- Nota relativa al medio de operación y control: No es posible el funcionamiento lubricado.
- Función integrada: Silenciador abierto - Válvula de activación eléctrica - Acelerador - Filtro - Impulso de expulsión eléctrica - Sensor de presión
- Diámetro del cable: 2,9 mm
- Longitud del cable: 2,5 m
- Marca KC: KC-EMC
- Diseño estructural: forma de T
- Clase de resistencia a la corrosión KBK: 2 - corrosión moderada
- Sección transversal nominal del conductor: 0,14 mm²
- Característica de la línea: adecuada para cadenas portacables
- Máx. Caudal volumétrico de aspiración contra la atmósfera: 21 l/min
- Máx. Vacío: 0,92
- Temperatura media: 0 - 50 °C
- Método de medición: Sensor de presión piezorresistivo con pantalla
- Presión nominal de funcionamiento: 4 bar
- Diámetro nominal de la boquilla Laval: 0,95 mm
- Conexión neumática 1: para manguera con diámetro exterior de 6 mm
- Conexión neumática 3: silenciador abierto
- Peso del producto: 91 g
- Espaciado entre contactos 15 mm
- Nivel de presión sonora a presión nominal de funcionamiento: 68 dB(A)
- Salida conmutable: PNP/NPN
- Función del elemento de conmutación: Normalmente abierto - conmutable - Conmutable normalmente abierto/normalmente cerrado
- Función de conmutación: programable libremente
- Tipo de seguridad: IP40
- Especificaciones de la bobina: 24 V CC: 1 W
- Tolerancia del diámetro del cable: ± 0,1 mm
- Temperatura ambiente: 0 - 50 °C
- Conexión de vacío: para mangueras con diámetro exterior de 6 mm.
- Función de la válvula: cerrada
- Material de la rosca de conexión: POM
- Material de sellado: NBR
- Material de la boquilla: POM
- Material del filtro: POM
- Material de la vivienda: reforzado con PA
- Material de la funda del cable: PVC
- Material del tornillo de ajuste: acero
- Material del silenciador: PE
- Material del tornillo: Acero
- Material de la boquilla: aleación de aluminio forjado
- Nota sobre el material: Cumple con la normativa RoHS.
- Medio operativa
Aire comprimido según ISO 8573-1:2010 [7:4:4]
- Tipo
8069572
- Tipo de producto
Tobera de aspiración de vacío
- Material de la carcasa
PA
- conexión
6 mm
- Presión de servicio (máx.)
7 bar
- operativo
0 °C (min)
- Min temperatura de funcionamiento.
0 °C
- el consumo de energía actual
1 W
- ejecución
Forma en T
- Fabricante de la pieza.
8069572
- Presión de servicio (mín.)
2 bar
- Material de la junta
NBR
- función
Cerrada
- Peso
91 g
- Rango de temperatura de los medios de comunicación
0 hasta 50 °C
- Máx., La temperatura media
50 °C
- min temperatura del medio.
0 °C
- medio
Aire comprimido
- Diámetro nominal
0.95 mm
- características especiales
Clavija de conexión en P, 6 mm
- Función de elemento conmutador
Conmutable
IP40
- Máx. Temperatura ambiente
+50 °C
- min Temperatura ambiente.
0 °C
- La longitud del cable
2.5 m
- tipo de contacto
1 contacto NC
1 contacto NA
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2800196 FESTO Tobera de aspiración de vacío OVEL-10-H-15-PQ-VQ6-UA-C-A-B2PNLK-H3 8069572 6 mm Diámetro nominal 0.95 mm Material
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2800196 FESTO Tobera de aspiración de vacío OVEL-10-H-15-PQ-VQ6-UA-C-A-B2PNLK-H3 8069572 6 mm Diámetro nominal 0.95 mm Material
Descripción
Boquilla de succión al vacío OVEL-10-H-15-PQ-VQ6-UA-CA-B2PNLK-H3 Diámetro nominal Boquilla Laval=0,95 mm, paso=15 mm, diseño del silenciador=abierto, posición de instalación=cualquiera, característica del eyector=(* alto vacío, * estándar)
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
