FESTO Servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

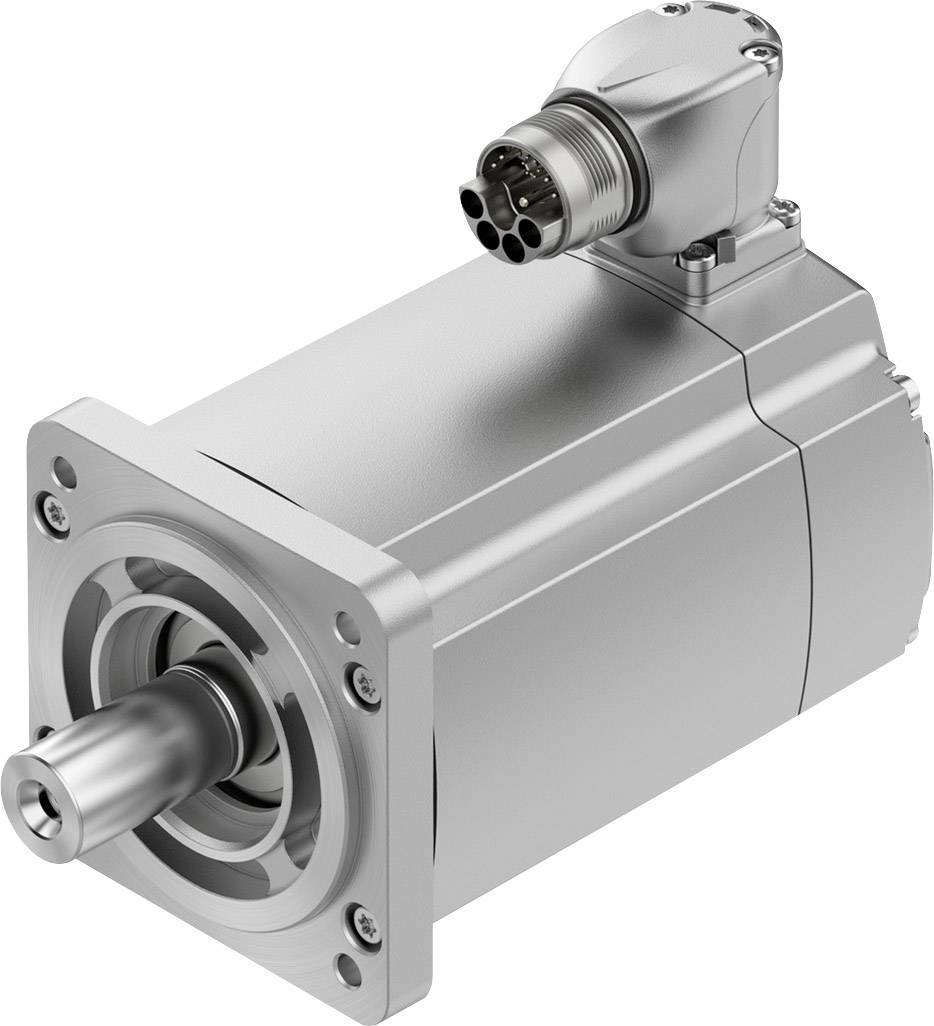

FESTO Servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A-0
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 06/11
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
881,51 €
3
2% = 64,53 €
860,00 €
5
3% = 150,30 €
851,45 €
10
4% = 357,90 €
845,72 €
Los descuentos por cantidad varían según el vendedor
Número
Total (881,51 € / Unidad)
881,51 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

  • Símbolo para FESTO Servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Especificaciones técnicas

  • Temperatura ambiente: -15 ... 40 °C
  • Temperatura de almacenamiento: -20 ... 70 °C
  • Máx. Altitud de instalación: 4.000 m
  • Nota sobre la altitud máxima de instalación: por encima de 1000 m, solo con una reducción de potencia del -1,0 % por cada 100 m.
  • Humedad relativa: 0 - 90%
  • Clase de aislamiento térmico según EN 60034-1: F
  • Máx. Temperatura de bobinado: 155 °C
  • Clase de diseño según EN 60034-1: S1
  • Monitorización de la temperatura: Transmisión digital de la temperatura del motor mediante EnDat 2.2.
  • Diseño del motor según EN 60034-7: IM B5
  • IM V1
  • IM V3
  • Posición de montaje deseada
  • Tipo de seguridad: IP40
  • Nota sobre la clase de protección: Eje del motor IP40 sin RWDR
  • Eje de motor IP65 con RWDR
  • Clasificación IP67 para la carcasa del motor, incluida la tecnología de conexión.
  • Par de retención:< 1,0% del par máximo
  • Vida útil del rodamiento en condiciones nominales: 20.000 h
  • Código de interfaz Salida del motor: 80P
  • Conexión eléctrica 1, tipo de conexión: enchufe híbrido
  • Conexión eléctrica 1, tecnología de conexión: M23x1
  • Conexión eléctrica 1, número de polos/cables: 15
  • Nivel de contaminación: 2
  • Clase de resistencia a la corrosión KBK: 0 - sin corrosión
  • Tipo de conexión de bobinado: Estrella interior
  • Número de pares de polos: 5
  • Par motor en reposo: 1,46 Nm
  • Par nominal: 1,3 Nm
  • Par máximo: 2,8 Nm
  • Velocidad máxima: 7440 rpm
  • Velocidad mecánica máxima: 14000 rpm
  • Potencia nominal del motor: 408 W
  • Corriente de espera continua: 2 A
  • Constante del motor: 0,74 Nm/A
  • Constante de par en reposo: 0,89 Nm/A
  • Constante de tensión fase a fase: 53,6 mV/min
  • Resistencia de bobinado fase a fase: 12,4 ohmios
  • Inductancia de bobinado fase a fase: 39,8 mH
  • Inductancia longitudinal del bobinado Ld (fase): 25 mH
  • Inductancia transversal del bobinado Lq (fase): 29,8 mH
  • Constante de tiempo eléctrica: 4,8 ms
  • Constante de tiempo térmico: 42 min
  • Resistencia térmica: 0,95 K/W
  • Brida de medición: 250 x 250 x 15 mm
  • Momento de inercia total de salida: 1,33 kgcm²
  • Peso del producto: 2020 g
  • Carga axial admisible del eje: 120 N
  • Carga radial admisible del eje: 620 N
  • Revoluciones absolutas detectables del sensor de posición del rotor: 1
  • Interfaz del sensor de posición del rotor: EnDat 22
  • Sensor de posición del rotor Principio de medición: inductivo
  • Tensión de funcionamiento del sensor de posición del rotor: CC: 5 V
  • Sensor de posición del rotor Rango de tensión de funcionamiento CC: 3,6 ... 14 V
  • Valores de posición del sensor de posición del rotor por revolución: 262.144
  • Resolución del sensor de posición del rotor: 18 bits
  • Precisión de la medición del ángulo del sistema de sensores de posición del rotor: -120 ... 120 segundos de arco
  • MTTF, subcomponente: 190 años, sensor de posición del rotor
  • MTTFd, subcomponente: 380 años, sensor de posición del rotor
Tipo de producto

Servomotor

Dimensiones de la brida

250 mm

Par de retención

1.46 Nm

Máx. Intensidad de fase

5.4 A

Fabricante de la pieza.

5255429

tipo

EMMT-AS-80-S-HS-RS

número de revoluciones

3000 r. p. m.

Peso

2020 g

Par de apriete nominal

1.3 Nm

potencia nominal

408 W

Tensión nominal

565 V

Corriente nominal

1.76 A

Máx. Temperatura ambiente

40 °C

min Temperatura ambiente.

-15 °C

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2207940 FESTO Servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2207940 FESTO Servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Descripción

• Dinámico, sin escobillas,
servomotores síncronos de imanes permanentes
• Par de torsión extremadamente bajo –
admite alta sincronización
incluso a bajas velocidades
• Sistema de medición absoluta digital
Seleccionable
– Giro simple
– Multivuelta, sin batería

• Tecnología de conexión sencilla
(OCP: Conector de un solo cable) – Cable híbrido: Cable de motor y conexión para alimentación eléctrica y
Codificador en un
• Enchufe de conexión en el motor
ajustable
• Par motor optimizado
• Velocidad optimizada
• Nivel de protección:
– IP40 (eje del motor)
– IP67 (carcasa del motor con tecnología de conexión)
– IP65 (eje del motor con junta radial de PTFE)

• Transferencia de temperatura del motor
Digital mediante EnDat 2.2; protección del motor mediante CMMT-AS
• Opcional:
– Freno de retención
– Eje con chavetero
– Eje del motor con sello radial


Este texto es el resultado de una traducción automática.
