FESTO Regulador de posición 8097420 CMSH-S-VDE1-D-A-AL-G14-C1M20-HA 1.4 hasta 8 bar 1 UD(S).

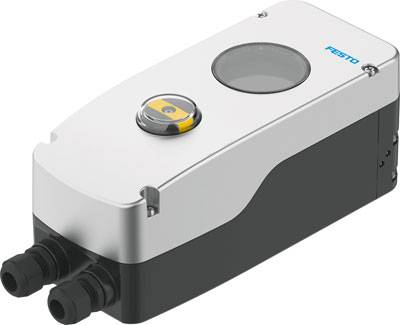

FESTO Regulador de posición 8097420 CMSH-S-VDE1-D-A-AL-G14-C1M20-HA 1.4 hasta 8 bar 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Lun. 09/11
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
1763,87 €
3
2% = 129,15 €
1720,82 €
5
3% = 300,80 €
1703,71 €
10
4% = 716,20 €
1692,25 €
Los descuentos por cantidad varían según el vendedor
Número
Total (1763,87 € / Unidad)
1763,87 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Entradas analógicas, impedancia de entrada: 480 ohmios a 20 mA
  • Entradas analógicas, aislamiento galvánico: sí
  • Entradas analógicas, rango de señal: 4 - 20 mA con HART
  • Entradas analógicas, protección contra sobrecarga:< 65 mA
  • Resistencia de conexión: 3 - 80 kOhms
  • Pantalla: Pantalla LCD, giratoria 90° mediante software.
  • Tipo de montaje: con accesorios - según VDI/VDE 3845
  • Presión de funcionamiento: 20,3 - 116 psi
  • Presión de funcionamiento MPa: 0,14 - 0,8 MPa
  • Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
  • Entradas digitales, posible aislamiento: sí
  • Entradas digitales, protección contra sobrecarga: 33 V
  • Entradas digitales, protección contra polaridad inversa: sí
  • Posición de montaje deseada
  • Opciones de configuración: mediante pantalla y botones.
  • Conexión eléctrica 1, tipo de conexión: bloque de terminales
  • Conexión eléctrica 1, tecnología de conexión: bloque de terminales con resorte
  • Conexión eléctrica 1, número de polos/cables: 7
  • Conexión eléctrica 1, Función: Entrada digital - Entrada analógica - Sensor de posición/ángulo externo
  • Rango de detección: 0 - 115 grados
  • Función: doble efecto
  • Nota relativa al medio de operación y control: No es posible el funcionamiento lubricado.
  • Nota sobre la temperatura ambiente: Visualización: -30 - 80 °C
  • Prensaestopas: 2x M20x1.5
  • Curva característica de entrada: 1x según IEC 61131-2, tipo 3
  • Clase climática: 1K5 según EN 60721 para almacenamiento - 4K3 según EN 60721 para funcionamiento
  • Características de diseño: Posición de seguridad: salida neumática 2 ventilada; Posición de seguridad: salida neumática 4 ventilada
  • Diseño: posicionador digital electroneumático
  • Cumplimiento de LABS: VDMA24364 Zona III
  • Temperatura de almacenamiento: -40 - 80 °C
  • Caudal de aire a Δp = 6 bar: 270 l/min
  • Máx. Longitud del cable: apantallado - 30 m para sensor de posición externo
  • Principio de medición, sistema de medición de posición: potenciómetro
  • Altura nominal de funcionamiento:< = 2000 m sobre el nivel del mar
  • Conexión neumática: G1/4
  • Peso del producto: 2640 g
  • Resistencia a los golpes: Ensayo de choque con grado de severidad 1 según FN 942017-5 y EN 60068-2-27.
  • Grado de protección: IP66 - IP67
  • Resistencia a la fatiga: Ensayo de uso en transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
  • Categoría de sobretensión: II
  • Marca UKCA, véase la declaración de conformidad: cumple con la normativa británica de compatibilidad electromagnética (CEM) y con la normativa británica de seguridad y salud ocupacional (RoHS).
  • Temperatura ambiente: -40 - 80 °C
  • Protección contra polaridad inversa: sí
  • Nivel de contaminación: 3
  • Materiales de sellado: EPDM - NBR - VMQ
  • Material de la carcasa: Aluminio con recubrimiento en polvo
  • Material de acoplamiento: acero inoxidable de alta aleación
  • Material del tornillo: acero inoxidable de alta aleación
  • Material de la ventana de visualización: PC
  • Material del eje: acero inoxidable de alta aleación
  • Nota sobre el material: Cumple con la normativa RoHS.
  • Aprobación: Marca RCM
  • Tiempo de ciclo: 20 ms
Medio operativa

Aire comprimido según ISO 8573-1:2010 [7:4:4]

Tipo de producto

Regulador de posición

Área de visualización (min.)

1.4 bar

Área de visualización (máx.)

8 bar

ejecución

Posicionador digital electroneumático

operativo

-40 °C (min)

Min temperatura de funcionamiento.

-40 °C

Fabricante de la pieza.

8097420

Conexión

Regleta de bornes

Presión de servicio (máx.)

8 bar

Presión de servicio (mín.)

1.4 bar

Intervalo de presión de servicio

1.4 hasta 8 bar

Fluido de servicio

Aire comprimido según ISO 8573-1:2010 [7:-:-]

IP66

IP67

Material de la carcasa

Aluminio

Conexión de aire comprimido

G1/4"

Material de la junta

EPDM

NBR

VMQ

Peso

2640 g

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2801944 FESTO Regulador de posición 8097420 CMSH-S-VDE1-D-A-AL-G14-C1M20-HA 1.4 hasta 8 bar 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2801944 FESTO Regulador de posición 8097420 CMSH-S-VDE1-D-A-AL-G14-C1M20-HA 1.4 hasta 8 bar 1 UD(S).

Descripción

Posicionador CMSH-S-VDE1-DA-AL-G14-C1M20-HA Diseño: posicionador electroneumático digital; Función: doble efecto; Características de diseño: (* posición de seguridad: salida neumática 2 ventilada, * posición de seguridad: salida neumática 4 ventilada); Posición de montaje: cualquiera; Tipo de montaje: (* con accesorios, * según VDI/VDE 3845)
