Similar a la imagen

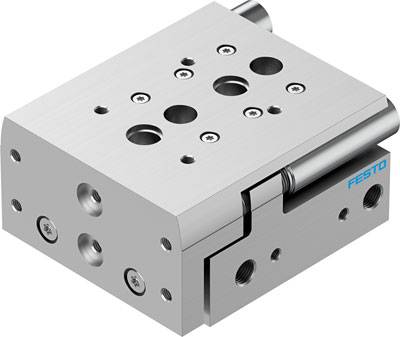

FESTO Minicarro 8085141 DGST-20-30-PA Material de la carcasa: Aleación forjada de aluminio Longitud de la carrera de rec
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Especificaciones técnicas
- Energía de impacto en las posiciones finales: 0,35 J
- Tipo de montaje: con orificio pasante
- Modo de funcionamiento de la unidad de accionamiento: Yugo
- Presión de funcionamiento: 14,5 - 116 psi
- Presión de funcionamiento MPa: 0,1 - 0,8 MPa
- Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
- Masa móvil: 527,5 g
- Amortiguación: P: anillos/placas de amortiguación elástica en ambos lados.
- Longitud de amortiguación: 1,2 mm
- Posición de montaje deseada
- Función: doble efecto
- Guía: Guía de jaulas para pelotas
- Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
- Carrera: 30 mm
- Rango de ajuste de la posición final / longitud trasera: 30,1 mm
- Rango de ajuste de la posición final / longitud frontal: 30,1 mm
- Diámetro del pistón: 20 mm
- Construcción: Doble pistón - horquilla - vástago del pistón - corredera
- Clase de resistencia a la corrosión KBK: 1 - baja tensión de corrosión
- Máx. Par máximo: 11 Nm
- Máx. Momento Mi: 12 Nm
- Máx. Momento Mz: 12 Nm
- Máx. Velocidad: 0,8 m/s
- Máx. Fuerza Fy: 1110 N
- Máx. Fuerza Fz: 1110 N
- Conexión neumática: G1/8
- Detección de posición: para interruptores de proximidad
- Peso del producto: 1139 g
- Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, fuerza de retorno: 317 N
- Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, precarga: 377 N
- Temperatura ambiente: -10 - 60 °C
- Material de la tapa: aleación de aluminio forjado
- Material de sellado: HNBR
- Material guía: POM - TPE-E - acero de alta aleación
- Material de la carcasa: aleación de aluminio forjado
- Material de la varilla del pistón: acero inoxidable de alta aleación
- Información del material: Libre de cobre y PTFE - Cumple con la normativa RoHS
- Repetibilidad:< = 0,3 mm
- Medio operativa
Aire comprimido según ISO 8573-1:2010 [7:4:4]
- Tipo de producto
Minicarro
- Longitud de la carrera de recorrido
30 mm
- Presión de servicio (máx.)
8 bar
- diámetro
20 mm
- Temperatura mínima de dispositivos.
-10 °C
- Máx. Temperatura de la unidad
60 °C
- Fabricante de la pieza.
8085141
- Peso
1139 g
- Tamaño de diseño
Mini
- min presión de funcionamiento.
1 bar
- Fluido de servicio
Aire comprimido
- Material de la junta
HNBR
- Material de la carcasa
Aleación forjada de aluminio
- Piston diameter
20 mm
- Material de las bielas
Acero inoxidable
- Fuerza (máx.)
1110 N
- Ventilación
G1/8
- Material
Aluminio
- medio
Aire comprimido
- Máx. Temperatura ambiente
+60 °C
- min Temperatura ambiente.
-10 °C
- Modo de acción
De doble efecto
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2802494 FESTO Minicarro 8085141 DGST-20-30-PA Material de la carcasa: Aleación forjada de aluminio Longitud de la carrera de rec
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2802494 FESTO Minicarro 8085141 DGST-20-30-PA Material de la carcasa: Aleación forjada de aluminio Longitud de la carrera de rec
Descripción
Mini corredera DGST-20-30-PA, carrera = 30 mm, rango de posición final ajustable / longitud delantera = 30,1 mm, rango de posición final ajustable / longitud trasera = 30,1 mm, diámetro del pistón = 20 mm, modo de funcionamiento de la unidad de accionamiento = horquilla
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
