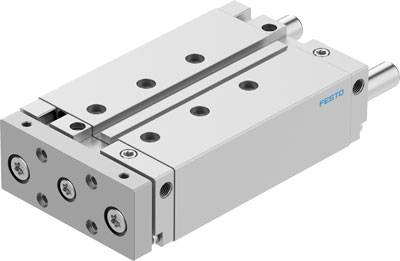

FESTO Cilindro guiado 609357 DFM-32-100-B-PPV-A-KF Material de la carcasa: Aleación forjada de aluminio Longitud de la c

FESTO Cilindro guiado 609357 DFM-32-100-B-PPV-A-KF Material de la carcasa: Aleación forjada de aluminio Longitud de la c-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Conexiones alternativas: véase el dibujo del producto.
  • Energía de impacto en las posiciones finales: 0,4 J
  • Modo de funcionamiento de la unidad de accionamiento: Yugo
  • Presión de funcionamiento MPa: 0,15 - 1 MPa
  • Medio de operación: Aire comprimido según ISO 8573-1:2010 [7:4:4]
  • Amortiguación: PPV: amortiguación ajustable neumáticamente en ambos lados.
  • Posición de montaje deseada
  • Función: doble efecto
  • Guía: Guía de husillo de bolas
  • Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
  • Carrera: 100 mm
  • Diámetro del pistón: 32 mm
  • Estructura constructiva: Liderazgo
  • Clase de resistencia a la corrosión KBK: 0 - sin corrosión
  • Cumplimiento de LABS: VDMA24364-B1/B2-L
  • Conexión neumática: G1/8
  • Detección de posición: para interruptores de proximidad
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, fuerza de retorno: 415 N
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, precarga: 482 N
  • Temperatura ambiente: -5 - 60 °C
  • Material de la tapa: aleación de aluminio forjado
  • Material de sellado: NBR
  • Material de la carcasa: aleación de aluminio forjado
  • Material de la varilla del pistón: acero inoxidable de alta aleación
Medio operativa

Aire comprimido según ISO 8573-1:2010 [7:4:4]

Tipo de producto

Cilindro guiado

Longitud de la carrera de recorrido

100 mm

Temperatura mínima de dispositivos.

-5 °C

Máx. Temperatura de la unidad

60 °C

Fabricante de la pieza.

609357

Tamaño de diseño

32

Fluido de servicio

Aire comprimido

Material de la junta

NBR

Material de la carcasa

Aleación forjada de aluminio

Piston diameter

32 mm

Material de las bielas

Acero inoxidable

Fuerza (máx.)

482 N

Ventilación

G1/8

Material

Aleación forjada de aluminio

medio

Aire comprimido

Máx. Temperatura ambiente

+60 °C

min Temperatura ambiente.

-5 °C

Modo de acción

De doble efecto

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2802895 FESTO Cilindro guiado 609357 DFM-32-100-B-PPV-A-KF Material de la carcasa: Aleación forjada de aluminio Longitud de la c

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2802895 FESTO Cilindro guiado 609357 DFM-32-100-B-PPV-A-KF Material de la carcasa: Aleación forjada de aluminio Longitud de la c

Descripción

Cilindro guía DFM-32-100-B-PPV-A-KF, carrera = 100 mm, diámetro del pistón = 32 mm, modo de funcionamiento: unidad de accionamiento = horquilla, amortiguación = PPV: amortiguación neumáticamente ajustable en ambos lados, posición de instalación = cualquiera

Este texto es el resultado de una traducción automática.
