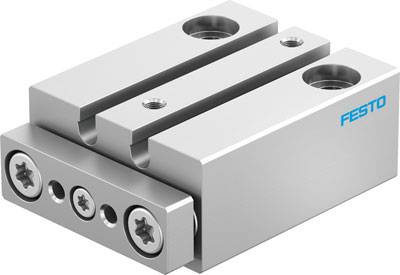

FESTO Cilindro guiado 4154799 DFM-10-20-P-A-GF Material de la carcasa: Aleación forjada de aluminio Longitud de la carre

FESTO Cilindro guiado 4154799 DFM-10-20-P-A-GF Material de la carcasa: Aleación forjada de aluminio Longitud de la carre-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Energía de impacto en las posiciones finales: 0,035 J
  • Modo de funcionamiento de la unidad de accionamiento: Yugo
  • Presión de funcionamiento: 1,5 - 8 bar
  • Presión de funcionamiento MPa: 0,15 - 0,8 MPa
  • Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
  • Masa móvil: 21 g
  • Amortiguación: P: anillos/placas de amortiguación elástica en ambos lados.
  • Posición de montaje deseada
  • Función: doble efecto
  • Guía: Guía deslizante
  • Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
  • Carrera: 20 mm
  • Diámetro del pistón: 10 mm
  • Estructura constructiva: Liderazgo
  • Clase de resistencia a la corrosión KBK: 1 - baja tensión de corrosión
  • Máx. Carga útil dependiendo del recorrido a una distancia definida xs: 2 N
  • Momento máximo admisible Mx en función de la carrera: 0,034 Nm
  • Máx. Velocidad: 1,7 m/s
  • Conexión neumática: M3
  • Detección de posición: para interruptores de proximidad
  • Peso del producto: 60,5 g
  • Distancia del centro de gravedad de la carga útil a la placa de acoplamiento: 10 mm
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, fuerza de retorno: 47 N
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, precarga: 68 N
  • Temperatura ambiente: -10 - 60 °C
  • Torsión: 0,1 grados
  • Material de la tapa: acero inoxidable de alta aleación
  • Material de sellado: NBR
  • Material para juntas dinámicas: HNBR
  • Material de la placa final: aleación de aluminio forjado anodizado
  • Material de la varilla guía: acero inoxidable de alta aleación
  • Material de la carcasa: aleación de aluminio forjado anodizado
  • Material de la varilla del pistón: acero inoxidable de alta aleación
  • Nota sobre el material: Cumple con la normativa RoHS.
Medio operativa

Aire comprimido según ISO 8573-1:2010 [7:4:4]

Tipo de producto

Cilindro guiado

Longitud de la carrera de recorrido

20 mm

Presión de servicio (máx.)

8 bar

Temperatura mínima de dispositivos.

-10 °C

Máx. Temperatura de la unidad

60 °C

Fabricante de la pieza.

4154799

Peso

60.5 g

Tamaño de diseño

10

min presión de funcionamiento.

1.5 bar

Fluido de servicio

Aire comprimido

Material de la junta

NBR

Conexión de aire comprimido

M3

Material de la carcasa

Aleación forjada de aluminio

Piston diameter

10 mm

Material de las bielas

Acero inoxidable

Ø de las bielas

10 mm

Fuerza (máx.)

2 N

Ventilación

M3

Material

Aleación forjada de aluminio

medio

Aire comprimido

Máx. Temperatura ambiente

+60 °C

min Temperatura ambiente.

-10 °C

Modo de acción

De doble efecto

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2802851 FESTO Cilindro guiado 4154799 DFM-10-20-P-A-GF Material de la carcasa: Aleación forjada de aluminio Longitud de la carre

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2802851 FESTO Cilindro guiado 4154799 DFM-10-20-P-A-GF Material de la carcasa: Aleación forjada de aluminio Longitud de la carre

Descripción

Cilindro guía DFM-10-20-PA-GF con guía integrada. Distancia del centro de gravedad de la carga útil a la placa del yugo = 10 mm, carrera = 20 mm, diámetro del pistón = 10 mm, unidad de accionamiento en modo de funcionamiento = yugo, amortiguación = P: anillos/placas de amortiguación elástica en ambos lados

Este texto es el resultado de una traducción automática.
