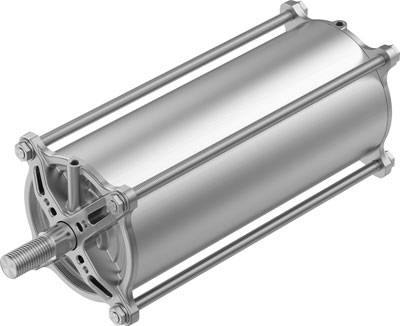

FESTO Accionamiento lineal 8133106 DFPC-200-400-D Material de la carcasa: Moldeado a presión de aluminio Longitud de la

FESTO Accionamiento lineal 8133106 DFPC-200-400-D Material de la carcasa: Moldeado a presión de aluminio Longitud de la -0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Energía de impacto en las posiciones finales: 4,8 J
  • Tamaño del actuador: 200
  • Tipo de montaje: opcional: - sobre brida según ISO 5210 - con pernos prisioneros
  • Presión de funcionamiento: 8,7 - 116 psi
  • Presión de funcionamiento MPa: 0,06 - 0,8 MPa
  • Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
  • Masa móvil a 0 mm de carrera: 3575,4 g
  • Amortiguación: P: anillos/placas de amortiguación elástica en ambos lados.
  • Posición de montaje deseada
  • Patrón de perforación de la brida: F10
  • Función: doble efecto
  • Incremento de peso por cada 10 mm de recorrido: 255,79 g
  • Peso base con carrera de 0 mm: 10258,2 g
  • Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
  • Carrera: 400 mm
  • Diámetro del pistón: 200 mm
  • Diseño estructural: Pistón - vástago del pistón - tubo del cilindro - tirante
  • Cumplimiento de LABS: VDMA24364 Zona III
  • Consumo de aire en sentido inverso por cada 10 mm de carrera: 2.111 l
  • Consumo de aire por cada 10 mm de carrera: 2.199 l
  • Presión nominal de funcionamiento: 6 bar
  • Presión nominal de funcionamiento: 87 psi
  • Conexión estándar al racor: ISO 5210
  • Conexión neumática: G1/4
  • Detección de posición: para interruptores de proximidad
  • Peso del producto: 20490 g
  • Resistencia a los golpes: Ensayo de choque con grado de severidad 1 según FN 942017-5 y EN 60068-2-27.
  • Resistencia a la fatiga: Ensayo de uso en transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6.
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, fuerza de retorno: 18096 N
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, entrada: 18850 N
  • Temperatura ambiente: -20 - 80 °C
  • Material de la tapa: Aluminio fundido a presión
  • Material de la varilla del pistón: acero inoxidable de alta aleación
  • Material del rascador de sellado del vástago del pistón: TPE-U(PU)
  • Material de la tuerca: acero inoxidable de alta aleación
  • Material para juntas estáticas: NBR
  • Material de la barra de acoplamiento: acero inoxidable de alta aleación
  • Material del tubo del cilindro: aleación de aluminio forjado, corredera anodizada
  • Nota sobre el material: Cumple con la normativa RoHS.
  • Masa adicional desplazada por cada carrera de 10 mm: 105,31 g
Medio operativa

Aire comprimido según ISO 8573-1:2010 [7:4:4]

Tipo de producto

Accionamiento lineal

Longitud de la carrera de recorrido

400 mm

Presión de servicio (máx.)

8 bar

diámetro

200 mm

Temperatura mínima de dispositivos.

-20 °C

Máx. Temperatura de la unidad

80 °C

Fabricante de la pieza.

8133106

Peso

20490 g

min presión de funcionamiento.

0.6 bar

Fluido de servicio

Aire comprimido

Material de la junta

NBR

Material de la carcasa

Moldeado a presión de aluminio

Piston diameter

200 mm

Material de las bielas

Acero inoxidable

Fuerza (máx.)

18850 N

Ventilación

G1/4

medio

Aire comprimido

Máx. Temperatura ambiente

+80 °C

min Temperatura ambiente.

-20 °C

Modo de acción

De doble efecto

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2802749 FESTO Accionamiento lineal 8133106 DFPC-200-400-D Material de la carcasa: Moldeado a presión de aluminio Longitud de la

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2802749 FESTO Accionamiento lineal 8133106 DFPC-200-400-D Material de la carcasa: Moldeado a presión de aluminio Longitud de la

Descripción

Actuador lineal DFPC-200-400-D, tamaño del actuador = 200, patrón de orificios de brida = F10, carrera = 400 mm, diámetro del pistón = 200 mm, conexión estándar a la válvula = ISO 5210
