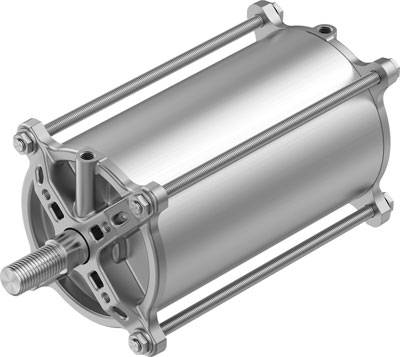

FESTO Accionamiento lineal 8133080 DFPC-160-200-D Material de la carcasa: Aleación forjada de aluminio Longitud de la ca

FESTO Accionamiento lineal 8133080 DFPC-160-200-D Material de la carcasa: Aleación forjada de aluminio Longitud de la ca-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Energía de impacto en las posiciones finales: 3,3 J
  • Tamaño del actuador: 160
  • Tipo de montaje: opcional: - sobre brida según ISO 5210 - con pernos prisioneros
  • Presión de funcionamiento: 8,7 - 116 psi
  • Presión de funcionamiento MPa: 0,06 - 0,8 MPa
  • Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
  • Masa móvil a 0 mm de carrera: 2102 g
  • Amortiguación: P: anillos/placas de amortiguación elástica en ambos lados.
  • Posición de montaje deseada
  • Patrón de perforación de la brida: F10
  • Función: doble efecto
  • Incremento de peso por cada 10 mm de recorrido: 148,61 g
  • Peso base con carrera de 0 mm: 5948,7 g
  • Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
  • Carrera: 200 mm
  • Diámetro del pistón: 160 mm
  • Diseño estructural: Pistón - vástago del pistón - tubo del cilindro - tirante
  • Cumplimiento de LABS: VDMA24364 Zona III
  • Consumo de aire en sentido inverso por cada 10 mm de carrera: 1.351 l
  • Consumo de aire por cada 10 mm de carrera: 1.407 l
  • Presión nominal de funcionamiento: 6 bar
  • Presión nominal de funcionamiento: 87 psi
  • Conexión estándar al racor: ISO 5210
  • Conexión neumática: G1/4
  • Detección de posición: para interruptores de proximidad
  • Peso del producto: 8920 g
  • Resistencia a los golpes: Ensayo de choque con grado de severidad 1 según FN 942017-5 y EN 60068-2-27.
  • Resistencia a la fatiga: Ensayo de uso en transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6.
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, fuerza de retorno: 11581 N
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, entrada: 12064 N
  • Temperatura ambiente: -20 - 80 °C
  • Material de la tapa: Aluminio fundido a presión
  • Material de la varilla del pistón: acero inoxidable de alta aleación
  • Material del rascador de sellado del vástago del pistón: TPE-U(PU)
  • Material de la tuerca: acero inoxidable de alta aleación
  • Material para juntas estáticas: NBR
  • Material de la barra de acoplamiento: acero inoxidable de alta aleación
  • Material del tubo del cilindro: aleación de aluminio forjado, corredera anodizada
  • Nota sobre el material: Cumple con la normativa RoHS.
  • Masa adicional desplazada por cada carrera de 10 mm: 64,34 g
Medio operativa

Aire comprimido según ISO 8573-1:2010 [7:4:4]

Tipo de producto

Accionamiento lineal

Longitud de la carrera de recorrido

200 mm

Presión de servicio (máx.)

8 bar

diámetro

160 mm

Temperatura mínima de dispositivos.

-20 °C

Máx. Temperatura de la unidad

80 °C

Fabricante de la pieza.

8133080

Peso

8920 g

Tamaño de diseño

160

min presión de funcionamiento.

0.6 bar

Fluido de servicio

Aire comprimido

Material de la junta

NBR

Material de la carcasa

Aleación forjada de aluminio

Piston diameter

160 mm

Material de las bielas

Acero inoxidable

Fuerza (máx.)

12064 N

Ventilación

G1/4

Material

Acero de alta aleación

medio

Aire comprimido

Máx. Temperatura ambiente

+80 °C

min Temperatura ambiente.

-20 °C

Modo de acción

De doble efecto

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2802742 FESTO Accionamiento lineal 8133080 DFPC-160-200-D Material de la carcasa: Aleación forjada de aluminio Longitud de la ca

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2802742 FESTO Accionamiento lineal 8133080 DFPC-160-200-D Material de la carcasa: Aleación forjada de aluminio Longitud de la ca

Descripción

Actuador lineal DFPC-160-200-D, tamaño del actuador = 160, patrón de perforación de la brida = F10, carrera = 200 mm, diámetro del pistón = 160 mm, conexión estándar a la válvula = ISO 5210

Este texto es el resultado de una traducción automática.
