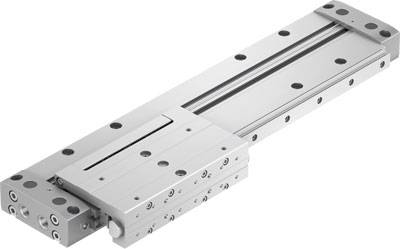

FESTO Accionamiento lineal 5074946 DLGF-KF-20-500-PPSA Material de la carcasa: Aluminio Longitud de la carrera de recorr

FESTO Accionamiento lineal 5074946 DLGF-KF-20-500-PPSA Material de la carcasa: Aluminio Longitud de la carrera de recorr-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Conexiones alternativas: véase el dibujo del producto.
  • Tipo de montaje: con accesorios - montaje directo mediante orificio pasante
  • Presión de funcionamiento: 2 - 8 bar
  • Presión de funcionamiento MPa: 0,2 - 0,8 MPa
  • Medio de operación: Aire comprimido según ISO 8573-1:2010 [7:-:-]
  • Masa móvil: 470 g
  • Amortiguación: PPS: amortiguación neumática de posición final autoajustable
  • Longitud de amortiguación: 9,6 mm
  • Posición de montaje deseada
  • Función: doble efecto
  • Guía: Guía de husillo de bolas
  • Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
  • Carrera: 500 mm
  • Diámetro del pistón: 20 mm
  • Clase de resistencia a la corrosión KBK: 1 - baja tensión de corrosión
  • Máx. Par máximo: 5,4 Nm
  • Máx. Momento Mi: 15 Nm
  • Máx. Momento Mz: 15 Nm
  • Máx. Fuerza +V en dirección opuesta al accionamiento: 400 N
  • Máx. Fuerza Fy: 600 N
  • Máx. Fuerza -Fz hacia el accionamiento: 700 N
  • Principio de accionamiento: ajuste perfecto (ranura)
  • Conexión neumática: M5
  • Detección de posición: para interruptores de proximidad
  • Peso del producto: 2784 g
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, fuerza de retorno: 188 N
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, precarga: 188 N
  • Temperatura ambiente: 0 - 60 °C
  • Material de la tapa: Aluminio fundido, recubierto
  • Material de sellado: NBR - TPE-U(PU)
  • Material de la carcasa: Aluminio anodizado
  • Nota sobre el material: Cumple con la normativa RoHS - Libre de cobre
Medio operativa

Aire comprimido según ISO 8573-1:2010 [7:-:-]

Tipo de producto

Accionamiento lineal

Longitud de la carrera de recorrido

500 mm

Presión de servicio (máx.)

8 bar

diámetro

20 mm

Temperatura mínima de dispositivos.

0 °C

Máx. Temperatura de la unidad

60 °C

Fabricante de la pieza.

5074946

Peso

2784 g

Tamaño de diseño

20

min presión de funcionamiento.

2 bar

Fluido de servicio

Aire comprimido

Material de la junta

NBR

TPE-U(PU)

Conexión de aire comprimido

M5

Material de la carcasa

Aluminio

Piston diameter

20 mm

Fuerza (máx.)

700 N

Ventilación

M5

Material

Aluminio

medio

Aire comprimido

Máx. Temperatura ambiente

+60 °C

min Temperatura ambiente.

0 °C

Modo de acción

De doble efecto

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2802721 FESTO Accionamiento lineal 5074946 DLGF-KF-20-500-PPSA Material de la carcasa: Aluminio Longitud de la carrera de recorr

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2802721 FESTO Accionamiento lineal 5074946 DLGF-KF-20-500-PPSA Material de la carcasa: Aluminio Longitud de la carrera de recorr

Descripción

Actuador lineal DLGF-KF-20-500-PPSA, carrera = 500 mm, diámetro del pistón = 20 mm, amortiguación = PPS: amortiguación neumática autoajustable de posición final, posición de montaje = cualquiera, guía = guía de husillo de bolas

Este texto es el resultado de una traducción automática.
