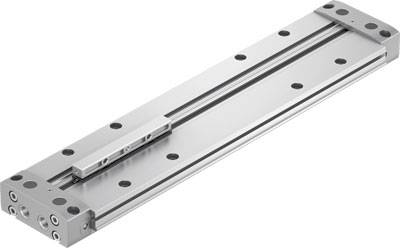

FESTO Accionamiento lineal 5074784 DLGF-G-32-300-PPSA Material de la carcasa: Aluminio Longitud de la carrera de recorri

FESTO Accionamiento lineal 5074784 DLGF-G-32-300-PPSA Material de la carcasa: Aluminio Longitud de la carrera de recorri-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Conexiones alternativas: véase el dibujo del producto.
  • Tipo de montaje: con accesorios - montaje directo mediante orificio pasante
  • Presión de funcionamiento: 1,5 - 8 bar
  • Presión de funcionamiento MPa: 0,15 - 0,8 MPa
  • Medio de operación: Aire comprimido según ISO 8573-1:2010 [7:-:-]
  • Masa móvil: 208 g
  • Amortiguación: PPS: amortiguación neumática de posición final autoajustable
  • Longitud de amortiguación: 11,6 mm
  • Posición de montaje deseada
  • Función: doble efecto
  • Liderazgo: Liderazgo básico
  • Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
  • Carrera: 300 mm
  • Diámetro del pistón: 32 mm
  • Clase de resistencia a la corrosión KBK: 1 - baja tensión de corrosión
  • Máx. Par máximo: 1,8 Nm
  • Máx. Momento My: 7,6 Nm
  • Máx. Momento Mz: 2,9 Nm
  • Máx. Fuerza +Fz alejándose del accionamiento: 138 N
  • Máx. Fuerza Fy: 0 N
  • Máx. Fuerza -Fz hacia el accionamiento: 276 N
  • Principio de accionamiento: ajuste perfecto (ranura)
  • Conexión neumática: G1/8
  • Detección de posición: para interruptores de proximidad
  • Peso del producto: 3349 g
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, fuerza de retorno: 483 N
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, precarga: 483 N
  • Temperatura ambiente: 0 - 60 °C
  • Material de la tapa: Aluminio fundido, recubierto
  • Material de sellado: NBR - TPE-U(PU)
  • Material de la carcasa: Aluminio anodizado
  • Nota sobre el material: Cumple con la normativa RoHS - Libre de cobre
Medio operativa

Aire comprimido según ISO 8573-1:2010 [7:-:-]

Tipo de producto

Accionamiento lineal

Longitud de la carrera de recorrido

300 mm

Presión de servicio (máx.)

8 bar

Temperatura mínima de dispositivos.

0 °C

Máx. Temperatura de la unidad

60 °C

Fabricante de la pieza.

5074784

Peso

3349 g

Tamaño de diseño

32

min presión de funcionamiento.

1.5 bar

Fluido de servicio

Aire comprimido

Material de la junta

NBR

TPE-U(PU)

Material de la carcasa

Aluminio

Piston diameter

32 mm

Fuerza (máx.)

276 N

Ventilación

G1/8

Material

Aluminio

medio

Aire comprimido

Máx. Temperatura ambiente

+60 °C

min Temperatura ambiente.

0 °C

Modo de acción

De doble efecto

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2802682 FESTO Accionamiento lineal 5074784 DLGF-G-32-300-PPSA Material de la carcasa: Aluminio Longitud de la carrera de recorri

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2802682 FESTO Accionamiento lineal 5074784 DLGF-G-32-300-PPSA Material de la carcasa: Aluminio Longitud de la carrera de recorri

Descripción

Actuador lineal DLGF-G-32-300-PPSA, carrera = 300 mm, diámetro del pistón = 32 mm, amortiguación = PPS: amortiguación neumática autoajustable de posición final, posición de instalación = cualquiera, guía = guía básica

Este texto es el resultado de una traducción automática.
