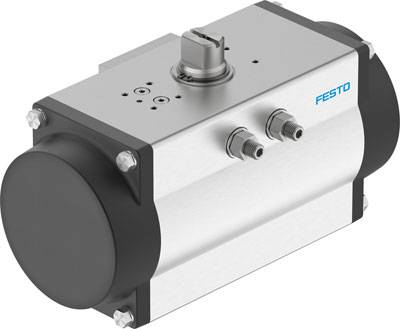

FESTO Accionamiento giratorio 8102848 DFPD-240-RP-90-RS35-F10-R3-C-VDE2 Material de la carcasa: Aleación forjada de alum

FESTO Accionamiento giratorio 8102848 DFPD-240-RP-90-RS35-F10-R3-C-VDE2 Material de la carcasa: Aleación forjada de alum-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • La conexión para el controlador de posición y la retroalimentación de posición cumple con la norma: VDI/VDE 3845 Tamaño AA 2
  • Gas de categoría ATEX: II 2G
  • Categoría ATEX para polvo: II 2D
  • Tamaño del actuador: 240
  • Presión de funcionamiento: 29 - 116 psi
  • Presión de funcionamiento MPa: 0,2 - 0,8 MPa
  • Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
  • Par de apriete a presión nominal de funcionamiento y ángulo de giro de 0°: 100,1 Nm
  • Par de apriete a presión nominal de funcionamiento y ángulo de giro de 90°: 52,2 Nm
  • Posición de montaje deseada
  • Temperatura ambiente: -20 °C< = Ta< = +80°C
  • Tipo de protección contra ignición Ex: Ex h IIC T4 Gb X
  • Protección contra explosiones tipo polvo: Ex h IIIC T105°C Db X
  • Par de retorno del muelle a 90°: 96,9 Nm
  • Par de retorno del muelle con ángulo de giro de 0°: 49 Nm
  • Patrón de perforación de la brida: F10
  • Función: de acción simple
  • Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para el funcionamiento continuo): el punto de rocío a presión debe estar 10 °C por debajo de la temperatura ambiente o del medio.
  • Nota sobre el par de apriete: El par de apriete del accionamiento no debe exceder el par máximo admisible especificado en la norma ISO 5211, en función del tamaño de la brida de montaje y del acoplamiento.
  • Componente apto para funciones de seguridad: Componente de seguridad
  • Diseño constructivo: Cremallera y piñón
  • Clase de resistencia a la corrosión KBK: 2 - corrosión moderada
  • Temperatura de almacenamiento: -20 - 60 °C
  • Consumo de aire a 0,6 MPa 6 bar, 87 psi por ciclo Ángulo de giro nominal de 0°: 8,6 l
  • Clasificación marítima: véase el certificado.
  • Tiempo medio hasta el fallo (MTTFd peligroso): 1126 años
  • Presión nominal de funcionamiento: 3,5 bar
  • Presión nominal de funcionamiento: 50,75 psi
  • Conexión estándar al racor: ISO 5211
  • Probabilidad de fallo bajo demanda del PFD: 0,00078
  • Conexión neumática: G1/4
  • Peso del producto: 9539 g
  • Nivel de integridad de seguridad (SIL): El producto se puede utilizar en SRP/CS hasta SIL 2. Bajo consumo: hasta SIL 1. Alto consumo: hasta SIL 3 en arquitectura redundante.
  • Dirección de cierre: hacia la derecha
  • Ángulo de giro: 90 grados
  • Función de seguridad: Válvula de control en posición de conmutación Regreso de primavera
  • Marca UKCA, véase la declaración de conformidad: según la normativa EX del Reino Unido.
  • Temperatura ambiente: -20 - 80 °C
  • La conexión de la válvula cumple con la norma: VDI/VDE 3845 (NAMUR)
  • Rango de ajuste de la posición final a 0°: -5 - 5 grados
  • Posición final del rango de ajuste en el ángulo de giro nominal: -5 - 5 grados
  • Conexión del eje: T22
  • Profundidad de conexión del eje: 24 mm
  • Material de la placa de conexión: Aleación de aluminio forjado, anodizado
  • Material de la tapa: Aluminio fundido a presión, recubierto
  • Material de sellado: NBR
  • Material del muelle: Acero para muelles
  • Material de la carcasa: aleación de aluminio forjado anodizado
  • Material del pistón: Aluminio fundido a presión
  • Material del cojinete: POM
  • Material de la leva: Acero
  • Material del tornillo: acero inoxidable de alta aleación
  • Material del eje: acero inoxidable de alta aleación
  • Nota sobre el material: Cumple con la normativa RoHS.
  • Organismo emisor del certificado: DNVGL TAP00001CE - TÜV Rheinland 968/V 1106.00/19
  • Certificado para la función de seguridad según ISO 13849 e IEC 61508 SIL: El producto se puede utilizar en SRP/CS hasta SIL 2. Bajo consumo: hasta SIL 1. Alto consumo: hasta SIL 3 en arquitectura redundante.
Medio operativa

Aire comprimido según ISO 8573-1:2010 [7:4:4]

Tipo de producto

Accionamiento giratorio

Presión de servicio (máx.)

8 bar

Temperatura mínima de dispositivos.

-20 °C

Máx. Temperatura de la unidad

80 °C

Fabricante de la pieza.

8102848

Peso

9539 g

Presión de servicio (mín.)

2 bar

Fluido de servicio

Aire comprimido según ISO 8573-1:2010 [7:-:-]

Material de la junta

NBR

Conexión de aire comprimido

G1/4"

Material de la carcasa

Aleación forjada de aluminio

Material de las bielas

Moldeado a presión de aluminio

Máx. Temperatura ambiente

+80 °C

min Temperatura ambiente.

-20 °C

Modo de acción

De efecto simple

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2800067 FESTO Accionamiento giratorio 8102848 DFPD-240-RP-90-RS35-F10-R3-C-VDE2 Material de la carcasa: Aleación forjada de alum

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2800067 FESTO Accionamiento giratorio 8102848 DFPD-240-RP-90-RS35-F10-R3-C-VDE2 Material de la carcasa: Aleación forjada de alum

Descripción

Actuador rotativo DFPD-240-RP-90-RS35-F10-R3-C-VDE2, tamaño: actuador=240, patrón de perforación de brida=F10, ángulo de giro=90°, rango de ajuste posición final a 0°=-5° - 5°, rango de ajuste posición final en ángulo de giro nominal=-5° - 5°

Este texto es el resultado de una traducción automática.
