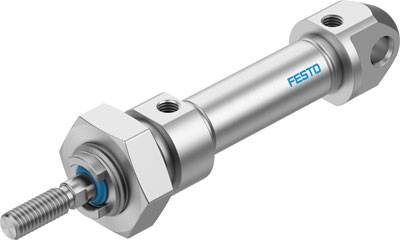

FESTO 8152524 CRDSNU-12-10-P-A Cilindro normalizado Material de la carcasa: Acero de alta aleación Longitud de la carrer

FESTO 8152524 CRDSNU-12-10-P-A Cilindro normalizado Material de la carcasa: Acero de alta aleación Longitud de la carrer-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Energía de impacto en las posiciones finales: 0,07 J
  • Tipo de montaje: con accesorios
  • Presión de funcionamiento: 1 - 10 bar
  • Presión de funcionamiento MPa: 0,1 - 1 MPa
  • Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
  • Masa móvil a 0 mm de carrera: 19 g
  • Amortiguación: P: anillos/placas de amortiguación elástica en ambos lados.
  • Posición de montaje deseada
  • Cumple con la norma: ISO 6432
  • Función: doble efecto
  • Incremento de peso por cada 10 mm de recorrido: 4 g
  • Peso base con carrera de 0 mm: 101 g
  • Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
  • Carrera: 10 mm
  • Diámetro del pistón: 12 mm
  • Extremo de la varilla del pistón: rosca externa
  • Rosca de la varilla del pistón: M6
  • Diseño estructural: Pistón - vástago del pistón - tubo del cilindro
  • Clase de resistencia a la corrosión KBK: 3 - alta resistencia a la corrosión
  • Conexión neumática: M5
  • Detección de posición: para interruptores de proximidad
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, fuerza de retorno: 51 N
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, precarga: 68 N
  • Temperatura ambiente: -20 - 80 °C
  • Material de la tapa: acero inoxidable de alta aleación
  • Material de la varilla del pistón: acero inoxidable de alta aleación
  • Material del tubo del cilindro: acero inoxidable de alta aleación
  • Nota sobre el material: Cumple con la normativa RoHS.
  • Peso adicional por cada 10 mm de recorrido: 2 g
Medio operativa

Aire comprimido según ISO 8573-1:2010 [7:4:4]

Tipo de producto

Cilindro normalizado

Longitud de la carrera de recorrido

10 mm

min presión de funcionamiento.

1 bar

Presión de servicio (máx.)

10 bar

diámetro

12 mm

Temperatura mínima de dispositivos.

-20 °C

Máx. Temperatura de la unidad

80 °C

Fabricante de la pieza.

8152524

ejecución

Pistón - vástago del pistón - tubo del cilindro

Peso

101 g

Tamaño de diseño

12

Rosca de fijación

M6

Fluido de servicio

Aire comprimido

Conexión de aire comprimido

M5

Material de la carcasa

Acero de alta aleación

Piston diameter

12 mm

Material de las bielas

Acero de alta aleación

Rosca de las bielas

M6

Fuerza (máx.)

68 N

Material

Acero de alta aleación

medio

Aire comprimido

Norma

ISO 6432

Máx. Temperatura ambiente

+80 °C

min Temperatura ambiente.

-20 °C

Modo de acción

De doble efecto

Documentos y descargas

Ficha técnica

Ficha técnica 2799940 FESTO 8152524 CRDSNU-12-10-P-A Cilindro normalizado Material de la carcasa: Acero de alta aleación Longitud de la carrer

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2799940 FESTO 8152524 CRDSNU-12-10-P-A Cilindro normalizado Material de la carcasa: Acero de alta aleación Longitud de la carrer

Descripción

Cilindro estándar CRDSNU-12-10-PA, carrera = 10 mm, diámetro del pistón = 12 mm, rosca del vástago del pistón = M6, amortiguación = P: anillos/placas de amortiguación elástica en ambos lados, posición de instalación = cualquiera

Este texto es el resultado de una traducción automática.
