Similar a la imagen

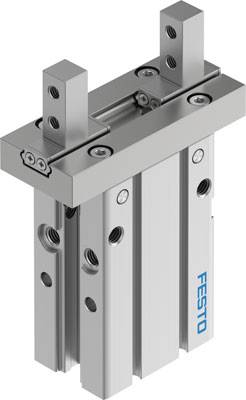

FESTO 8116841 DHPC-L-20-A-NO-S Pinza paralela Material de la carcasa: Aluminio 1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Total (369,00 € / Unidad)
369,00 €
IVA incl.
& Envío gratuito
Solo está disponible para clientes de empresa
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Número de mordazas de agarre: 2
- Tamaño: 20
- Tipo de montaje: en bastidor de montaje - con orificio pasante y pasador - con rosca interna y pasador - opcionalmente: - montaje directo mediante orificio pasante - montaje directo mediante rosca
- Presión de funcionamiento: 36,25 - 116 psi
- Presión de funcionamiento MPa: 0,25 - 0,8 MPa
- Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
- Posición de montaje deseada
- Función: simple acción - abierto
- Guía: Rodamiento de bolas
- Fuerza de agarre total a 0,6 MPa, 6 bar, 87 psi: 139,4 N
- Función de agarre: Paralelo
- Fuerza de agarre por mordaza a 0,6 MPa, 6 bar, 87 psi de cierre: 69,7 N
- Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
- Recorrido por mordaza de la pinza: 9 mm
- Diseño: Palanca - secuencia de movimiento forzado - dirección de conexión lateral - tipo de montaje estándar para dedos de agarre
- Clase de resistencia a la corrosión KBK: 0 - sin corrosión
- Cumplimiento de LABS: VDMA24364-B2-L
- Máx. Masa por dedo de la pinza externa: 450 g
- Máx. Momento en la mordaza de la pinza Mx estático: 0,66 Nm
- Máx. Momento en la mordaza de la pinza Mi estático: 1,33 Nm
- Máx. Momento en la mordaza de la pinza Mz estático: 0,66 Nm
- Momento de inercia: 0,764 kgcm²
- Máx. Frecuencia de funcionamiento de la pinza: 3 Hz
- Máx. Precisión de intercambio: 0,2 mm
- Máx. Espacio libre entre mordazas Sz: 0 mm
- Máx. Ángulo de la mandíbula juego hacha,ay: 0 grados
- Máx. Fuerza en la mordaza de agarre Fz estática: 73,5 N
- Mín. Tiempo de apertura a 0,6 MPa, 6 bar, 87 psi: 156 ms
- Mín. Tiempo de cierre a 0,6 MPa, 6 bar, 87 psi: 51 ms
- Conexión neumática: M5
- Detección de posición: para interruptores de proximidad
- Peso del producto: 261 g
- Simetría rotacional:< = 0,2 mm mm
- Temperatura ambiente: -10 - 60 °C
- Material de la carcasa: Aluminio anodizado
- Material de la mordaza de agarre: acero inoxidable de alta aleación
- Información del material: Libre de cobre y PTFE - Cumple con la normativa RoHS
- Repetibilidad de la pinza:< = 0,02 mm mm
- Medio operativa
Aire comprimido según ISO 8573-1:2010 [7:4:4]
- Tipo
8116841
- Tipo de producto
Pinza paralela
- Material de la carcasa
Aluminio
- conexión
M5
- Fabricante de la pieza.
8116841
- Precisión (+/-)
0.02 mm
- Peso
261 g
- Rango de temperatura de los medios de comunicación
-10 hasta +60 °C
- Máx., La temperatura media
+60 °C
- min temperatura del medio.
-10 °C
- medio
Aire comprimido
- Máx. Temperatura ambiente
60 °C
- min Temperatura ambiente.
-10 °C
- Modo de acción
De efecto simple
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2802269 FESTO 8116841 DHPC-L-20-A-NO-S Pinza paralela Material de la carcasa: Aluminio 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2802269 FESTO 8116841 DHPC-L-20-A-NO-S Pinza paralela Material de la carcasa: Aluminio 1 UD(S).
Descripción
Pinza paralela DHPC-L-20-A-NO-S, tamaño 20, carrera por mordaza = 9 mm, precisión de intercambio máxima = 0,2 mm, juego angular máximo de las mordazas ax,ay = 0 grados, juego máximo de las mordazas Sz = 0 mm
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
