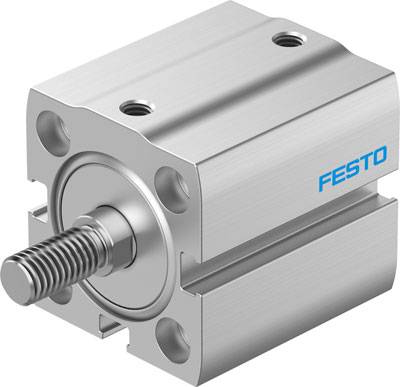

FESTO 8092091 ADN-S-25-20-A-P Cilindro compacto Material de la carcasa: Aleación forjada de aluminio Longitud de la carr

FESTO 8092091 ADN-S-25-20-A-P Cilindro compacto Material de la carcasa: Aleación forjada de aluminio Longitud de la carr-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Energía de impacto en las posiciones finales: 0,18 J
  • Tipo de montaje: con orificio pasante - con rosca interna - con accesorios - opcional:
  • Presión de funcionamiento: 0,6 - 10 bar
  • Presión de funcionamiento MPa: 0,06 - 1 MPa
  • Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
  • Masa móvil a 0 mm de carrera: 17 g
  • Amortiguación: P: anillos/placas de amortiguación elástica en ambos lados.
  • Posición de montaje deseada
  • Función: doble efecto
  • Incremento de peso por cada 10 mm de recorrido: 30 g
  • Peso base con carrera de 0 mm: 70 g
  • Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
  • Carrera: 20 mm
  • Diámetro del pistón: 25 mm
  • Extremo de la varilla del pistón: rosca externa
  • Construcción: Pistón - Biela
  • Clase de resistencia a la corrosión KBK: 1 - baja tensión de corrosión
  • Conexión neumática: M5
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, fuerza de retorno: 247 N
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, entrada: 295 N
  • Temperatura ambiente: 0 - 60 °C
  • Variantes: vástago de pistón de un solo lado
  • Material de la tapa: aleación de aluminio anodizado
  • Material para juntas dinámicas: NBR
  • Material de la carcasa: aleación de aluminio forjado anodizado
  • Material de la varilla del pistón: acero inoxidable de alta aleación
  • Nota sobre el material: Cumple con la normativa RoHS.
  • Peso adicional por cada 10 mm de recorrido: 6 g
Medio operativa

Aire comprimido según ISO 8573-1:2010 [7:4:4]

Tipo de producto

Cilindro compacto

Longitud de la carrera de recorrido

20 mm

min presión de funcionamiento.

0.6 bar

Presión de servicio (máx.)

10 bar

diámetro

25 mm

Temperatura mínima de dispositivos.

0 °C

Máx. Temperatura de la unidad

60 °C

Fabricante de la pieza.

8092091

ejecución

Pistón - Varilla del pistón

Peso

70 g

Tamaño de diseño

25

Fluido de servicio

Aire comprimido

Material de la junta

NBR

Conexión de aire comprimido

M5

Material de la carcasa

Aleación forjada de aluminio

Piston diameter

25 mm

Material de las bielas

Acero inoxidable

Fuerza (máx.)

295 N

Material

Aleación de aluminio

medio

Aire comprimido

Máx. Temperatura ambiente

+60 °C

min Temperatura ambiente.

0 °C

Modo de acción

De doble efecto

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2800905 FESTO 8092091 ADN-S-25-20-A-P Cilindro compacto Material de la carcasa: Aleación forjada de aluminio Longitud de la carr

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2800905 FESTO 8092091 ADN-S-25-20-A-P Cilindro compacto Material de la carcasa: Aleación forjada de aluminio Longitud de la carr

Descripción

Cilindro compacto ADN-S-25-20-AP, carrera = 20 mm, diámetro del pistón = 25 mm, amortiguación = P: anillos/placas de amortiguación elástica en ambos lados, posición de instalación = cualquiera, principio de funcionamiento = doble efecto

Este texto es el resultado de una traducción automática.
