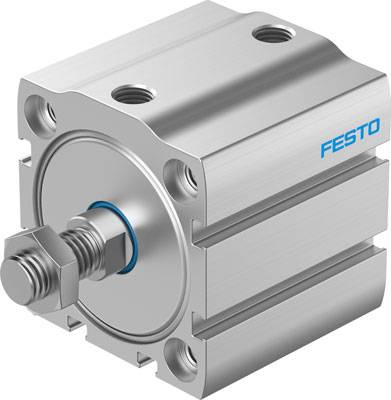

FESTO 8092085 ADN-S-50-15-A-P-A Cilindro compacto Material de la carcasa: Aleación forjada de aluminio Longitud de la ca

FESTO 8092085 ADN-S-50-15-A-P-A Cilindro compacto Material de la carcasa: Aleación forjada de aluminio Longitud de la ca-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Energía de impacto en las posiciones finales: 1 J
  • Tipo de montaje: con orificio pasante - con rosca interna - con accesorios - opcional:
  • Presión de funcionamiento: 0,4 - 10 bar
  • Presión de funcionamiento MPa: 0,04 - 1 MPa
  • Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
  • Masa móvil a 0 mm de carrera: 104 g
  • Amortiguación: P: anillos/placas de amortiguación elástica en ambos lados.
  • Posición de montaje deseada
  • Función: doble efecto
  • Incremento de peso por cada 10 mm de recorrido: 63 g
  • Peso base con carrera de 0 mm: 324 g
  • Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
  • Carrera: 15 mm
  • Diámetro del pistón: 50 mm
  • Extremo de la varilla del pistón: rosca externa
  • Construcción: Pistón - Biela
  • Clase de resistencia a la corrosión KBK: 1 - baja tensión de corrosión
  • Conexión neumática: G1/8
  • Detección de posición: para interruptores de proximidad
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, fuerza de retorno: 1057 N
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, precarga: 1178 N
  • Temperatura ambiente: 0 - 60 °C
  • Variantes: vástago de pistón de un solo lado
  • Material de la tapa: aleación de aluminio anodizado
  • Material para juntas dinámicas: TPE-U(PU)
  • Material de la carcasa: aleación de aluminio forjado anodizado
  • Material de la varilla del pistón: acero inoxidable de alta aleación
  • Nota sobre el material: Cumple con la normativa RoHS.
  • Masa adicional desplazada por cada carrera de 10 mm: 16 g
Medio operativa

Aire comprimido según ISO 8573-1:2010 [7:4:4]

Tipo de producto

Cilindro compacto

Longitud de la carrera de recorrido

15 mm

min presión de funcionamiento.

0.4 bar

Presión de servicio (máx.)

10 bar

diámetro

50 mm

Temperatura mínima de dispositivos.

0 °C

Máx. Temperatura de la unidad

60 °C

Fabricante de la pieza.

8092085

ejecución

Pistón - Varilla del pistón

Peso

324 g

Tamaño de diseño

50

Fluido de servicio

Aire comprimido

Material de la junta

TPE-U(PU)

Conexión de aire comprimido

G1/8"

Material de la carcasa

Aleación forjada de aluminio

Piston diameter

50 mm

Fuerza (máx.)

1178 N

Material

Aleación forjada de aluminio

medio

Aire comprimido

Máx. Temperatura ambiente

+60 °C

min Temperatura ambiente.

0 °C

Modo de acción

De doble efecto

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2800901 FESTO 8092085 ADN-S-50-15-A-P-A Cilindro compacto Material de la carcasa: Aleación forjada de aluminio Longitud de la ca

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2800901 FESTO 8092085 ADN-S-50-15-A-P-A Cilindro compacto Material de la carcasa: Aleación forjada de aluminio Longitud de la ca

Descripción

Cilindro compacto ADN-S-50-15-APA, carrera = 15 mm, diámetro del pistón = 50 mm, amortiguación = P: anillos/placas de amortiguación elástica en ambos lados, posición de instalación = cualquiera, principio de funcionamiento = doble efecto

Este texto es el resultado de una traducción automática.
