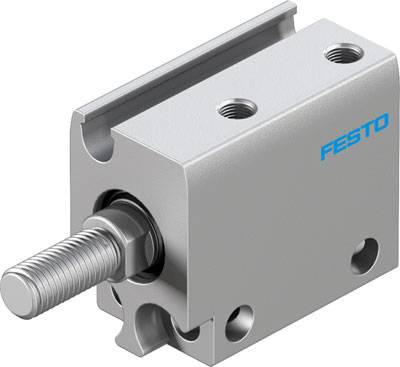

FESTO 8080587 ADN-S-10-5-A-A Cilindro compacto Material de la carcasa: Aleación forjada de aluminio Longitud de la carre

FESTO 8080587 ADN-S-10-5-A-A Cilindro compacto Material de la carcasa: Aleación forjada de aluminio Longitud de la carre-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Energía de impacto en las posiciones finales: 0,012 J
  • Tipo de montaje: con orificio pasante
  • Presión de funcionamiento: 1 - 8 bar
  • Presión de funcionamiento MPa: 0,1 - 0,8 MPa
  • Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
  • Masa móvil: 4,5 g
  • Amortiguación: sin amortiguación
  • Posición de montaje deseada
  • Función: doble efecto
  • Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
  • Carrera: 5 mm
  • Diámetro del pistón: 10 mm
  • Extremo de la varilla del pistón: rosca externa
  • Construcción: Pistón - Biela
  • Clase de resistencia a la corrosión KBK: 2 - corrosión moderada
  • Conexión neumática: M3
  • Detección de posición: para interruptores de proximidad
  • Peso del producto: 17 g
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, fuerza de retorno: 30,2 N
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, precarga: 47 N
  • Temperatura ambiente: -10 - 60 °C
  • Variantes: vástago de pistón de un solo lado
  • Material de la tapa: aleación de aluminio forjado
  • Material para juntas dinámicas: NBR - TPE-U(PU)
  • Material de la carcasa: Aleación de aluminio forjado - anodizado
  • Material de la varilla del pistón: acero inoxidable de alta aleación
  • Nota sobre el material: Cumple con la normativa RoHS.
Medio operativa

Aire comprimido según ISO 8573-1:2010 [7:4:4]

Tipo de producto

Cilindro compacto

Longitud de la carrera de recorrido

5 mm

min presión de funcionamiento.

1 bar

Presión de servicio (máx.)

8 bar

diámetro

10 mm

Temperatura mínima de dispositivos.

-10 °C

Máx. Temperatura de la unidad

60 °C

Fabricante de la pieza.

8080587

ejecución

Pistón - biela

Peso

17 g

Tamaño de diseño

10

Fluido de servicio

Aire comprimido

Material de la junta

NBR

Conexión de aire comprimido

M3

Material de la carcasa

Aleación forjada de aluminio

Piston diameter

10 mm

Material de las bielas

Acero inoxidable

Fuerza (máx.)

47 N

Material

Aleación forjada de aluminio

medio

Aire comprimido

Máx. Temperatura ambiente

+60 °C

min Temperatura ambiente.

-10 °C

Modo de acción

De doble efecto

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2800788 FESTO 8080587 ADN-S-10-5-A-A Cilindro compacto Material de la carcasa: Aleación forjada de aluminio Longitud de la carre

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2800788 FESTO 8080587 ADN-S-10-5-A-A Cilindro compacto Material de la carcasa: Aleación forjada de aluminio Longitud de la carre

Descripción

Cilindro compacto ADN-S-10-5-AA, carrera = 5 mm, diámetro del pistón = 10 mm, amortiguación = ninguna, posición de instalación = cualquiera, principio de funcionamiento = doble efecto

Este texto es el resultado de una traducción automática.
