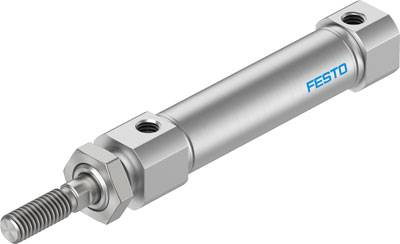

FESTO 5211899 DSNU-S-12-25-P-A-MQ Cilindro redondo Material de la carcasa: Aleación forjada de aluminio Longitud de la c

FESTO 5211899 DSNU-S-12-25-P-A-MQ Cilindro redondo Material de la carcasa: Aleación forjada de aluminio Longitud de la c-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Tipo de montaje: con accesorios
  • Presión de funcionamiento: 1,5 - 10 bar
  • Presión de funcionamiento MPa: 0,15 - 1 MPa
  • Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
  • Masa móvil a 0 mm de carrera: 18,5 g
  • Amortiguación: P: anillos/placas de amortiguación elástica en ambos lados.
  • Posición de montaje deseada
  • Función: doble efecto
  • Incremento de peso por cada 10 mm de recorrido: 4 g
  • Peso base con carrera de 0 mm: 75 g
  • Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
  • Carrera: 25 mm
  • Diámetro del pistón: 12 mm
  • Rosca de la varilla del pistón: M6
  • Diseño estructural: Pistón - vástago del pistón - tubo del cilindro
  • Clase de resistencia a la corrosión KBK: 2 - corrosión moderada
  • Cumplimiento de LABS: VDMA24364-B2-L
  • Conexión neumática: M5
  • Detección de posición: para interruptores de proximidad
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, fuerza de retorno: 50,9 N
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, entrada: 67,9 N
  • Temperatura ambiente: -20 - 80 °C
  • Material de la tapa: aleación de aluminio anodizado
  • Material de sellado: TPE-U(PU)
  • Material de la varilla del pistón: acero inoxidable de alta aleación
  • Material del tubo del cilindro: acero inoxidable de alta aleación
  • Nota sobre el material: Cumple con la normativa RoHS.
  • Peso adicional por cada 10 mm de recorrido: 2 g
Medio operativa

Aire comprimido según ISO 8573-1:2010 [7:4:4]

Tipo de producto

Cilindro redondo

Longitud de la carrera de recorrido

25 mm

min presión de funcionamiento.

1.5 bar

Presión de servicio (máx.)

10 bar

diámetro

12 mm

Temperatura mínima de dispositivos.

-20 °C

Máx. Temperatura de la unidad

80 °C

Fabricante de la pieza.

5211899

ejecución

Pistón - vástago del pistón - tubo del cilindro

Peso

75 g

Tamaño de diseño

12

Rosca de fijación

M6

Fluido de servicio

Aire comprimido

Material de la junta

TPE-U(PU)

Conexión de aire comprimido

M5

Material de la carcasa

Aleación forjada de aluminio

Piston diameter

12 mm

Material de las bielas

Acero de alta aleación

Rosca de las bielas

M6

Fuerza (máx.)

67.9 N

Material

Acero de alta aleación

medio

Aire comprimido

Máx. Temperatura ambiente

+80 °C

min Temperatura ambiente.

-20 °C

Modo de acción

De doble efecto

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2800130 FESTO 5211899 DSNU-S-12-25-P-A-MQ Cilindro redondo Material de la carcasa: Aleación forjada de aluminio Longitud de la c

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2800130 FESTO 5211899 DSNU-S-12-25-P-A-MQ Cilindro redondo Material de la carcasa: Aleación forjada de aluminio Longitud de la c

Descripción

Cilindro redondo DSNU-S-12-25-PA, carrera = 25 mm, diámetro del pistón = 12 mm, rosca del vástago del pistón = M6, amortiguación = P: anillos/placas de amortiguación elástica en ambos lados, posición de instalación = cualquiera
