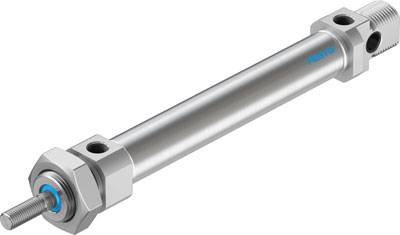

FESTO 19212 DSNU-20-100-P-A Cilindro normalizado Material de la carcasa: Aleación forjada de aluminio Longitud de la car

FESTO 19212 DSNU-20-100-P-A Cilindro normalizado Material de la carcasa: Aleación forjada de aluminio Longitud de la car-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Energía de impacto en las posiciones finales: 0,2 J
  • Tipo de montaje: con accesorios
  • Presión de funcionamiento: 1 - 10 bar
  • Presión de funcionamiento MPa: 0,1 - 1 MPa
  • Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
  • Masa móvil a 0 mm de carrera: 44 g
  • Amortiguación: P: anillos/placas de amortiguación elástica en ambos lados.
  • Posición de montaje deseada
  • Cumple con la norma: CETOP RP 52 P - ISO 6432
  • Función: doble efecto
  • Incremento de peso por cada 10 mm de recorrido: 7,2 g
  • Peso base con carrera de 0 mm: 186,8 g
  • Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
  • Carrera: 100 mm
  • Diámetro del pistón: 20 mm
  • Extremo de la varilla del pistón: rosca externa
  • Rosca de la varilla del pistón: M8
  • Diseño estructural: Pistón - vástago del pistón - tubo del cilindro
  • Clase de resistencia a la corrosión KBK: 2 - corrosión moderada
  • Cumplimiento de LABS: VDMA24364-B1/B2-L
  • Conexión neumática: G1/8
  • Detección de posición: para interruptores de proximidad
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, fuerza de retorno: 158,3 N
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, entrada: 188,5 N
  • Temperatura ambiente: -20 - 80 °C
  • Variantes: vástago de pistón de un solo lado
  • Material de la tapa: Aleación de aluminio anodizado incoloro
  • Material de sellado: NBR - TPE-U(PU)
  • Material de la varilla del pistón: acero inoxidable de alta aleación
  • Material del tubo del cilindro: acero inoxidable de alta aleación
  • Nota sobre el material: Cumple con la normativa RoHS.
  • Peso adicional por cada 10 mm de recorrido: 4 g
Medio operativa

Aire comprimido según ISO 8573-1:2010 [7:4:4]

Tipo de producto

Cilindro normalizado

Longitud de la carrera de recorrido

100 mm

min presión de funcionamiento.

1 bar

Presión de servicio (máx.)

10 bar

diámetro

20 mm

Temperatura mínima de dispositivos.

-20 °C

Máx. Temperatura de la unidad

80 °C

Fabricante de la pieza.

19212

ejecución

Pistón - vástago del pistón - tubo del cilindro

Peso

186.8 g

Tamaño de diseño

20

Rosca de fijación

M8

Fluido de servicio

Aire comprimido

Material de la junta

NBR

TPE-U(PU)

Conexión de aire comprimido

G1/8"

Material de la carcasa

Aleación forjada de aluminio

Piston diameter

20 mm

Material de las bielas

Acero de alta aleación

Rosca de las bielas

M8

Fuerza (máx.)

188.5 N

medio

Aire comprimido

Norma

ISO 6432

Máx. Temperatura ambiente

+80 °C

min Temperatura ambiente.

-20 °C

Modo de acción

De doble efecto

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2799937 FESTO 19212 DSNU-20-100-P-A Cilindro normalizado Material de la carcasa: Aleación forjada de aluminio Longitud de la car

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2799937 FESTO 19212 DSNU-20-100-P-A Cilindro normalizado Material de la carcasa: Aleación forjada de aluminio Longitud de la car

Descripción

Cilindro estándar DSNU-20-100-PA según DIN ISO 6432 para detección de posición. Diversas opciones de montaje, con y sin elementos de montaje adicionales. Con anillos amortiguadores elásticos en las posiciones finales. Carrera=100 mm, diámetro del pistón=20 mm, rosca del vástago del pistón=M8, amortiguación=P: anillos/placas de amortiguación elástica en ambos lados, posición de instalación=cualquiera

Este texto es el resultado de una traducción automática.
